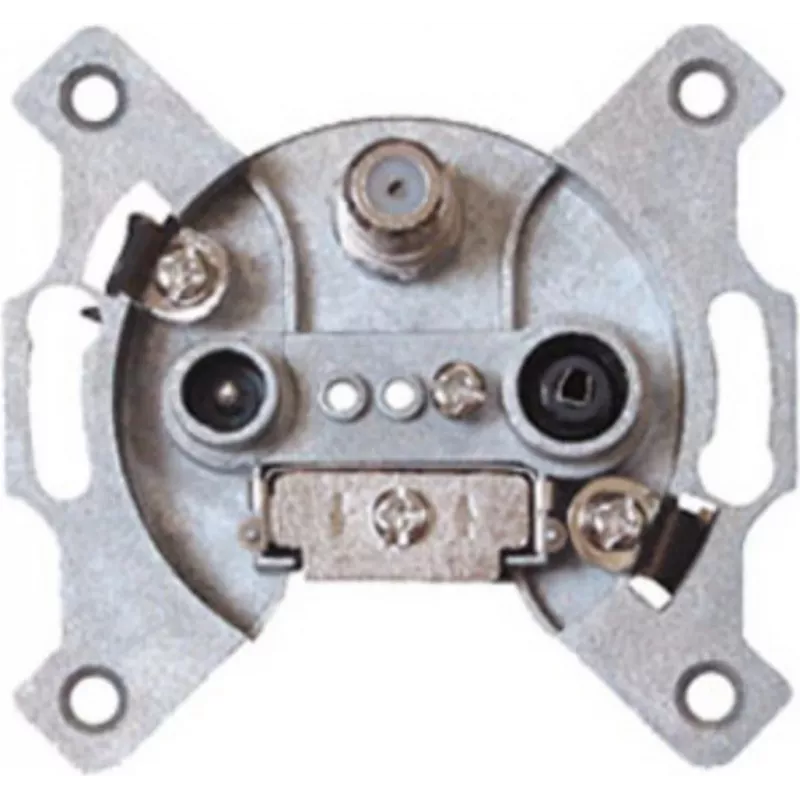

Antenni pistikupesa ShiverPeaks 83905-10DCL BK+SAT läbiv ühendus TV/satelliidi koaksiaalkaablile

ShiverPeaks 83905-10DCL BK+SAT on antenni seinapistikupesa TV ja satelliidi koaksiaalpaigaldistele läbiva (läbistus) ühendusega. Seade ühildub tavaliste koaksiaalpistikute ning pakub kombineeritud BK (ringhääling) ja SAT väljundeid, võimaldades maapealsete ja satelliitsignaalide jaotamist ühelt seinaplaadilt. See on mõeldud elamu- ja väikeäri AV seadistustele ning toetab puhast kaablimaršruutimist seina paigaldatavates lahendustes.

Eelised

Pistikupesa pakub läbivat ühendust, mis säilitab signaali järjepidevuse allavoolu seadmete jaoks, võimaldades samas ühes moodulis eraldi BK ja SAT väljundit. See toetab laia sagedusvahemikku, mis sobib maapealse ringhäälingu ja satelliidi vastuvõtuks, ning sisaldab alalisvoolu läbilaske võimalust aktiivsete satelliitseadmete toiteks. Kompaktne disain sobib tavalistele seinaplaatidele ja lihtsustab paigaldamist eramutesse, korteritesse ja väikestesse äriruumidesse.

Sobib

• Eramutele ja korteritele, mis vajavad kombineeritud maapealseid ja satelliitväljundeid
• Väikestele ärilistele AV paigaldistele ja hotellitubadele, kus on seinasisseehitatud koaksiaalväljundid
• Seinaplaatidele, kus on vaja puhast maršruutimist ja BK ning SAT signaalide ühepunkti jaotamist

Peamised spetsifikatsioonid

• Sagedusvahemik: 5 – 2050 MHz (hõlmab maapealseid ja satelliidi alasid)
• Läbiv sumbumus: 10 dB
• Tagasikanali vahemik: 4 – 30 MHz
• Väike sisestuskadu tagasikanalis: näiteks mõõdetud 1,55 dB vahemikus 0,5 – 26,1 MHz
• Alalisvoolu läbilase: võimaldab aktiivsete satelliitseadmete toidet koaksiaalkaabli kaudu
• Pistikutüüp: standardsed koaksiaalpistikud, ühilduvad BK ja SAT kaabeldusega
• Paigaldus: mõeldud tavalisele seinaplaadi paigaldusele

Kasutusjuhend

Paigaldage ShiverPeaks 83905-10DCL BK+SAT ühilduvasse ühekordse avaga seinakarbi või seinaplaadi raami, järgides kohalikke elektri- ja ehitusnorme. Ühendage sissetulev magistraalkoaksiaalkaabel mooduli sisendisse, seejärel ühendage BK ja SAT väljundid vastavate vastuvõtja koaksiaalkaablitega. Kui satelliitvastuvõtja vajab kaugtoidet, võimaldab alalisvoolu läbilaske funktsioon toidet saata läbi SAT koaksiaalkaabli. Kui ühendused on kinnitatud, kinnitage moodul seinakarbi külge ja kinnitage esipaneel, et paigaldus lõpule viia.

Soovitused

Kasutage kvaliteetset koaksiaalkaablit ja surve- või presspistikuid, et tagada väike signaalikadu. Kontrollige sagedusplaani ja signaalitasemeid pärast paigaldamist ning vältige liigseid painutamisi või keerde koaksiaalkaabli marsruudis. Alalisvoolu läbilaske funktsiooni kasutamisel kontrollige pinge ühilduvust toiteseadmetega, et vältida kahjustusi.
