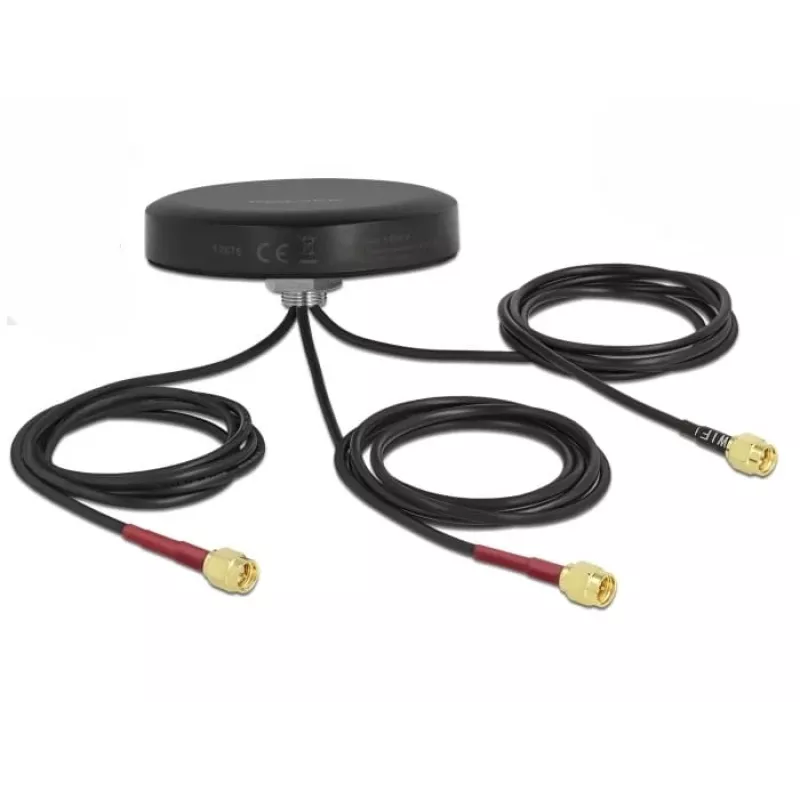

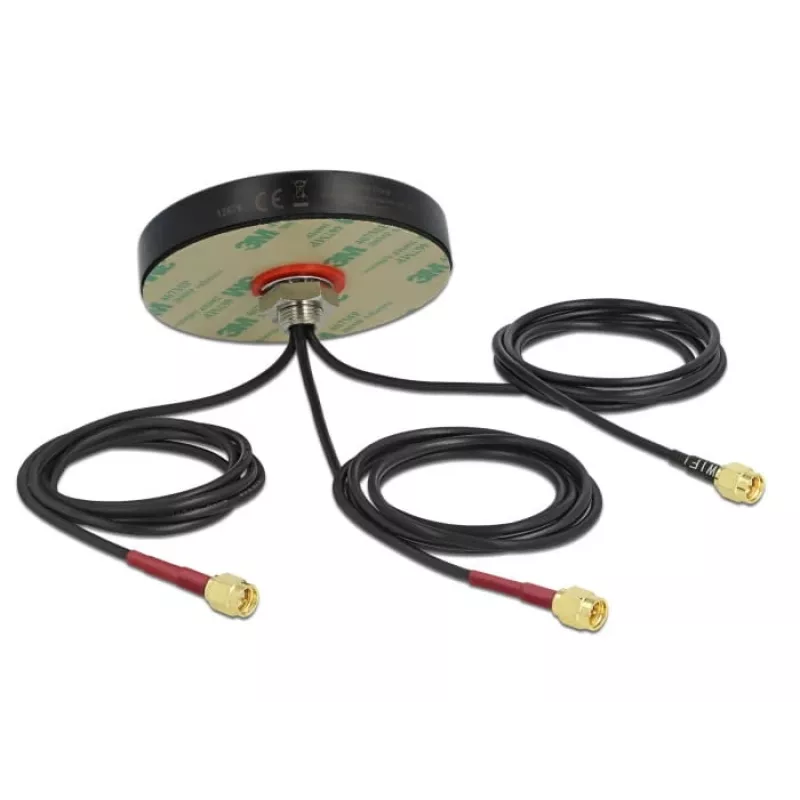

Antenna DeLOCK 12676

DeLOCK 12676 antenn on kompaktne välis-/siseantenn, mis on mõeldud mitmeribaliseks juhtmevabaks ühenduvuseks. See katab sagedusalad 0,698–0,96 GHz, 1,71–2,69 GHz, 2,4–2,483 GHz ja 4,9–5,825 GHz, toetab 50 Ω takistust, lineaarset polarisatsiooni ja pakub kuni 3 dBi võimendust. Antenn kasutab SMA-pistikut ja sobib integreerimiseks seadmetega, mis nõuavad usaldusväärset vastuvõttu ja edastust GSM-, UMTS-, LTE-, kaheribalise WLAN-i, Bluetoothi, ISM-i, ZigBee, DECT-i, Z-Wave'i, NB-IoT, MIMO ja LoRa (868/915 MHz) sagedusaladel.

Eelised

DeLOCK 12676 pakub laia sageduskatet kompaktses vormiteguris, võimaldades ühel antennil teenindada mitut juhtmevaba protokolli. Selle 50 Ω takistus ja SMA-pistik tagavad ühilduvuse levinud võrgu- ja raadiomoodulitega. Maksimaalse võimendusega 3 dBi ja lineaarse polarisatsiooniga pakub antenn tasakaalustatud jõudlust nii sise- kui ka välispaigaldiste jaoks, säilitades samal ajal madalad VSWR väärtused tõhusaks signaaliedastuseks.

Sobib

• Mitmeribalistele ruuteritele ja võrgulüüsidele
• NB-IoT-d, LoRat või ZigBee'd kasutavatele asjade interneti seadmetele
• Juhtmevabadele moodulitele GSM-i, UMTS-i ja LTE jaoks
• Kaheribalise Wi-Fi ja Bluetoothi seadmetele
• Rakendustele, mis nõuavad SMA-pistikuga välist antenni

Peamised spetsifikatsioonid

• Sagedusala: 0,698–0,96; 1,71–2,69; 2,4–2,483; 4,9–5,825 GHz
• Antenni võimendus (max): 3 dBi
• Takistus: 50 Ω
• Pistiku tüüp: SMA
• Polarisatsioon: Lineaarne
• VSWR: 2.0/3.0
• Värv: Must
• Mõõtmed: kõrgus 16,3 mm, läbimõõt 81,3 mm

Kasutamine

Ühendage DeLOCK 12676 seadme SMA-porti ja asetage antenn vertikaalselt üldiseks igasuunaliseks levi tagamiseks. Välistingimustes kasutamiseks paigaldage antenn kohta, kus on selge vaateväli soovitud signaaliallikate suunas, ja kaitske pistikut otsese vee sissepääsu eest. Enne kasutamist kontrollige seadme seadeid ja sagedusi, et need vastaksid antenni toetatud sagedusaladele.

Soovitused

Optimaalse jõudluse tagamiseks asetage antenn eemale suurtest metallesemetest ja teistest antennidest, et vähendada häireid. MIMO-süsteemide kasutamisel paigaldage eraldi antennid õige vahekauguse ja orientatsiooniga vastavalt seadme tootja juhistele.
