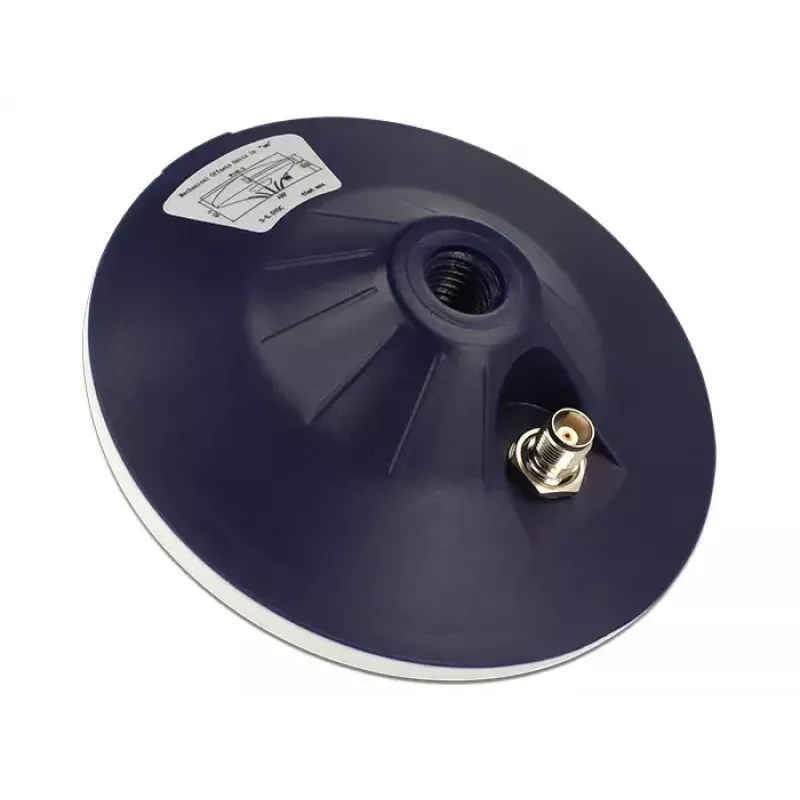

Antenn Navilock NL-60560M

Navilock NL-60560M on kompaktne ja ülitäpne võrguantenn, mis on mõeldud GNSS-vastuvõtuks. See toetab samaaegset GPS-, GLONASS-, GALILEO- ja COMPASS/BEIDOU satelliidisignaalide vastuvõttu, pakub 5 dBi võimendust ja kasutab TNC-pistikut. Antenn pakub ringpolarisatsiooni ja 360° horisontaalset kiire laiust, väikese energiatarbega ja väikesevormiteguriga, mis sobib erinevatesse paigaldustesse.

Eelised

Antenni 5 dBi võimendus ja ringpolarisatsioon parandavad signaali stabiilsust mitme konstellatsiooniga GNSS-seadistustes, samal ajal kui 360° horisontaalne kiire laius tagab järjepideva vastuvõtu kõigist asimuutidest. Selle madal voolutarve (umbes 45 mA) ja lai sisendpinge vahemik (3–5,5 V) võimaldavad integreerimist akutoitega ja sõidukile paigaldatud seadmetesse. Kompaktsed mõõtmed (kõrgus 62,5 mm, läbimõõt 147 mm) ja standardne TNC-pistik lihtsustavad paigaldamist kitsastes kohtades.

Sobib

• GNSS-vastuvõtjatele, mis vajavad mitme konstellatsiooni tuge (GPS, GLONASS, GALILEO, BEIDOU/COMPASS)
• Sõiduki-, mere- ja statsionaarsed positsioneerimissüsteemid
• Asjade interneti lüüsid ja jälgimisseadmed, millel on TNC-antenni pordid

Peamised spetsifikatsioonid

• Antenni mudel: Navilock NL-60560M
• Antenni võimendus (max): 5 dBi
• Pistik: TNC
• Polarisatsioon: Ringpolarisatsioon
• Horisontaalne kiire laius: 360°
• VSWR: 1.5/2
• Tööpinge: 3–5,5 V
• Tüüpiline voolutarve: 45 mA
• Mõõtmed: 62,5 mm (kõrgus) × 147 mm (läbimõõt)
• Värv: Valge, Sinine
• EAN: 4043619605606

Kasutamine

Paigaldage Navilock NL-60560M kohta, kus on selge vaade taevale, et tagada optimaalne GNSS-vastuvõtt. Ühendage antenn GNSS-seadmega, kasutades TNC-pistikut; veenduge, et seade toetab antenni toite- ja pingevahemikku (3–5,5 V). Juhtige ja kinnitage kaabel, et vältida pistiku pinget, ning kontrollige signaali vastuvõttu GNSS-vastuvõtja olekuindikaatorite või tarkvara abil.

Soovitused

Parimaks tulemuseks paigaldage antenn eemale suurtest metallist takistustest ja raadiosagedusliku müra allikatest. Sõiduki- või merepaigaldiste puhul kontrollige maandust ja kaabli kvaliteeti, et säilitada usaldusväärne mitme konstellatsiooni vastuvõtt.
