Antenn DeLOCK 89457

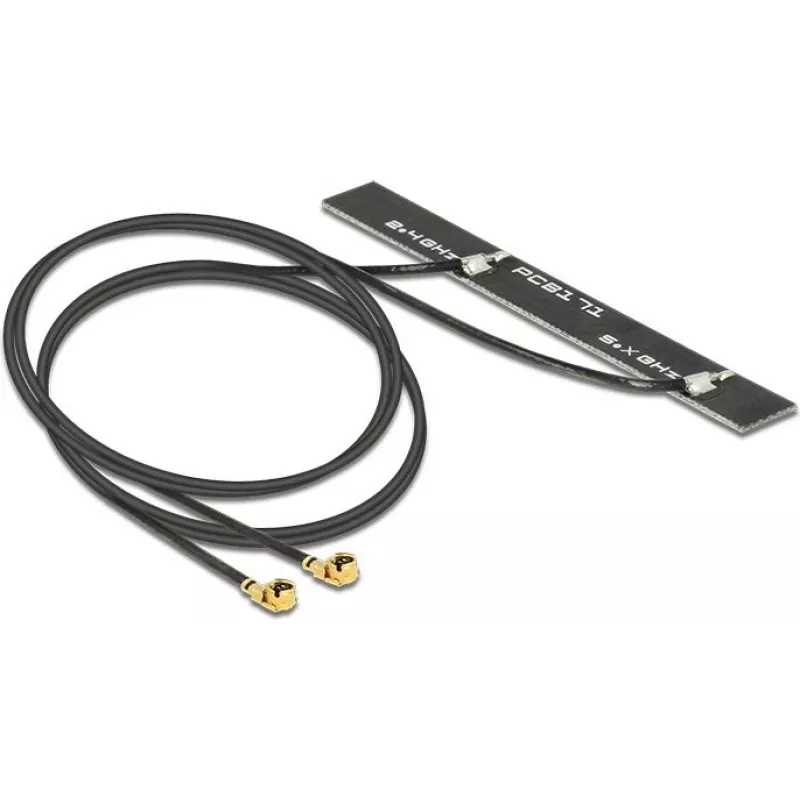

DeLOCK 89457 WLAN-kaksikantenn on kompaktne kahe antennielemendiga moodul, mis on mõeldud MHF/U.FL-pistikutega seadmetele. See pakub kahte eraldi antennielementi ühise maandusega, toetab IEEE 802.11a/b/g/n/ac/h standardeid ja töötab sagedusaladel 2,4–2,5 GHz ja 5,1–5,875 GHz. Antenn pakub kuni 5 dBi võimendust ja sellel on 0,5 m kaabel; väikesed mõõtmed muudavad selle sobivaks paigaldamiseks piiratud ruumiga seadmetesse.

Eelised

Kaksikantenni disain tagab parema vastuvõtu- ja saate mitmekesisuse võrreldes ühe elemendiga antenniga. Maksimaalne 5 dBi võimendus tasakaalustab leviala ja kompaktsuse. MHF/U.FL-pistik ja 0,5 m kaabel lihtsustavad ühendamist Wi-Fi-moodulite ning mini PCIe või M.2 traadita kaartidega. Väike suurus ja must värv võimaldavad diskreetset paigaldust erinevatesse seadmetesse.

Sobib

• Integreerimiseks ruuteritesse, pääsupunktidesse ja manustatud Wi-Fi-moodulitesse, millel on MHF/U.FL-pistikud
• Kliendiseadmetesse ja mini PCIe / M.2 traadita kaartidesse, mis vajavad väliseid kaksikantenne
• Tööstus- või kompaktelektroonikaseadmetesse, kus ruumi on vähe

Peamised tehnilised andmed

• Sagedusala: 2,4 - 2,5 GHz ja 5,1 - 5,875 GHz
• Antenni võimendus (max): 5 dBi
• Pistiku tüüp: MHF / U.FL
• Kaabli pikkus: 0,5 m
• Toetatud standardid: IEEE 802.11a/b/g/n/ac/h
• Värv: Must
• Mõõtmed (L×S×K): 7 × 61,6 × 1,6 mm

Kasutamine

Kinnitage MHF/U.FL-pistik oma traadita kaardi või mooduli vastavasse pessa, jälgides, et pistik on õigesti joondatud, enne kui rakendate õrna survet. Juhtige 0,5 m kaabel ja asetage antennielemendid seadme sees nii, et minimeerida takistusi ja metallist varjestust, mis võivad signaali halvendada. Veenduge, et mõlemad antennielemendid jagavad tootega kaasasolevat ühist maandusühendust.

Soovitused

Optimaalse jõudluse saavutamiseks asetage antennielemendid selge vaateväljaga leviala suunas ja vältige suurte metallpindade või kaablite lähedust. Enne paigaldamist kontrollige ühilduvust oma seadme pistikutüübiga (MHF/U.FL). Järgige ESD-ohutusnõudeid pistikute ja sisemiste vooluringide käsitsemisel.
