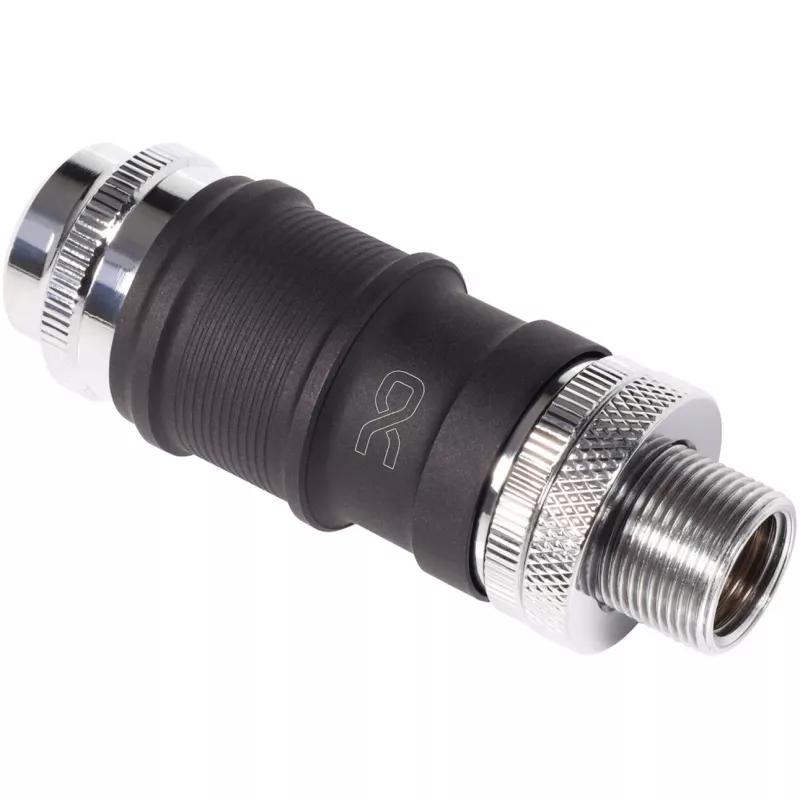

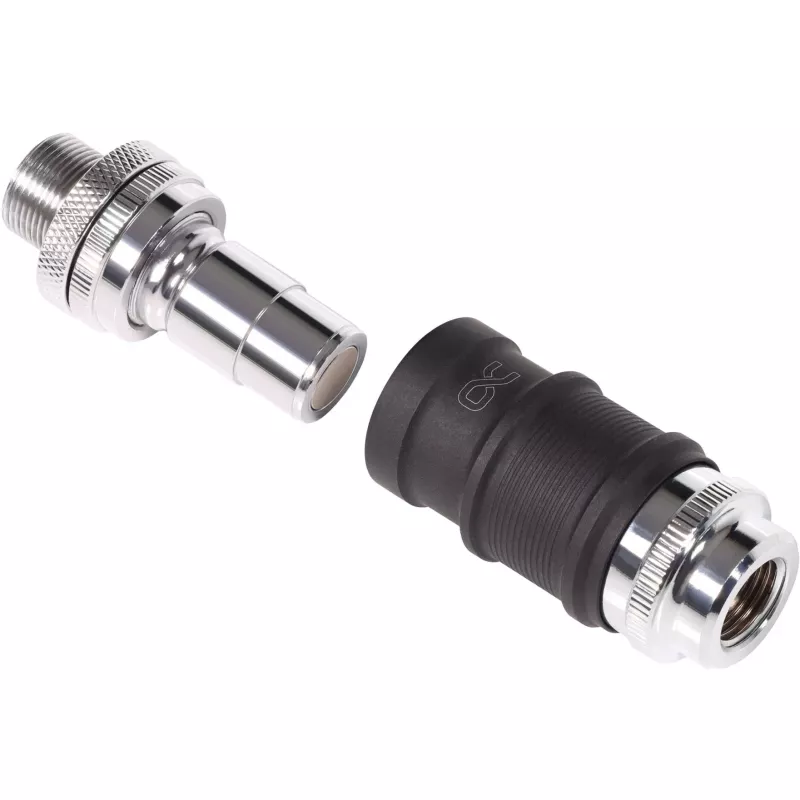

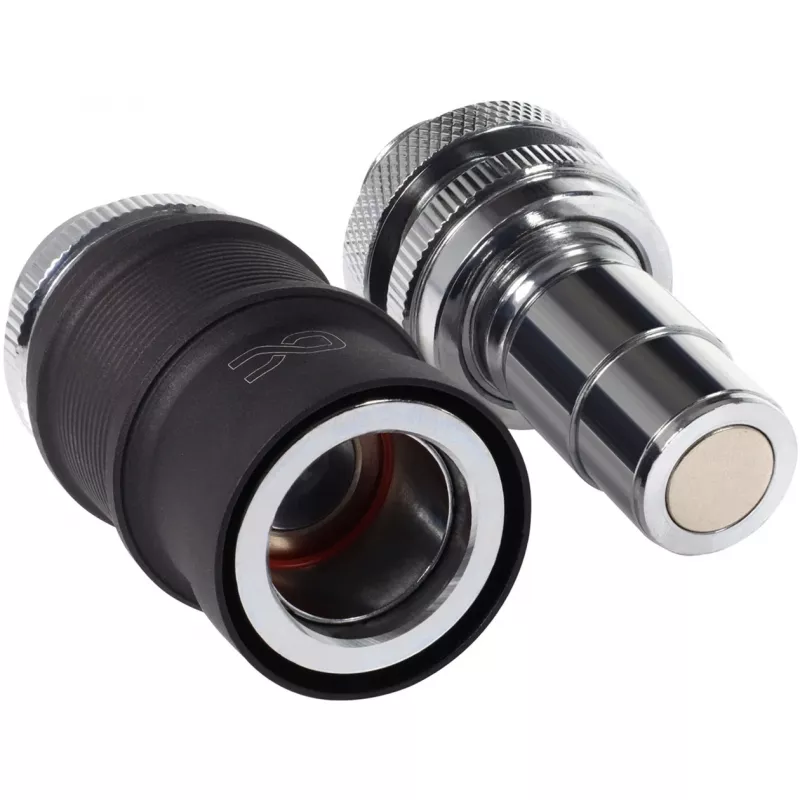

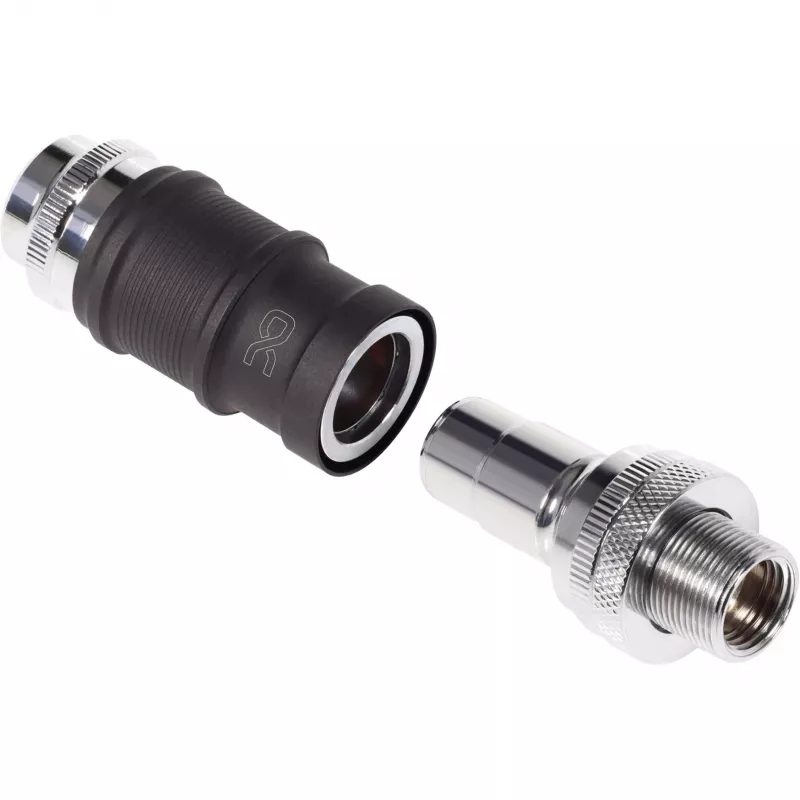

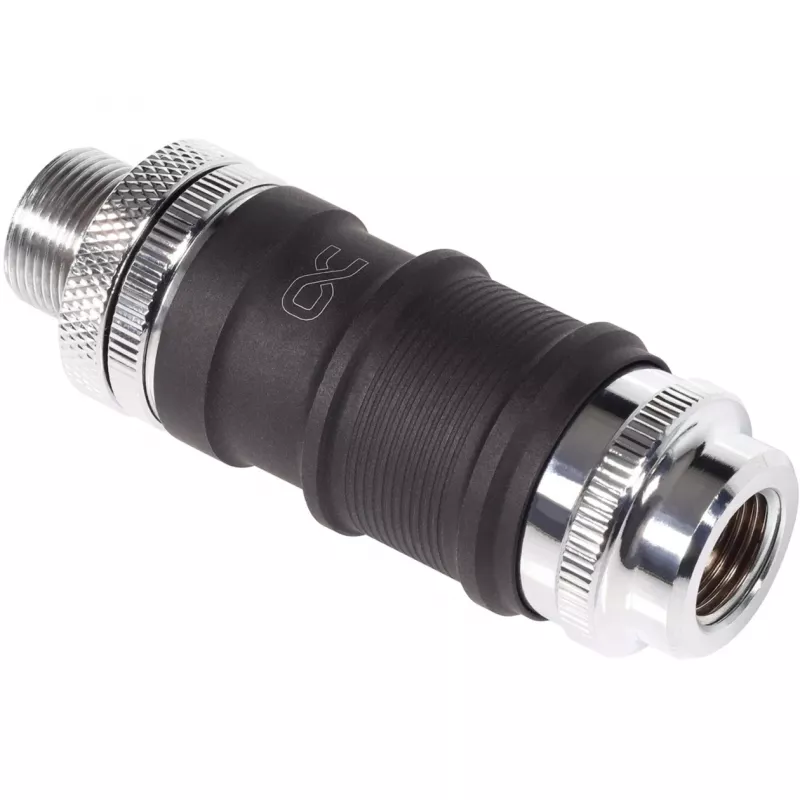

Alphacool Quick Disconnect Set BLH1A IG-IG with Schott fitting – kiirvabastusliitmike paar G½/G1/4 keermetele

Alphacool Quick Disconnect Set BLH1A IG-IG with Schott fitting on kiirvabastusliitmike paar, mis on loodud vedelikjahutussüsteemi hoolduseks ja modulaarseks torustikuks. IG‑IG konfiguratsioon võimaldab ühendust kahe sisekeermega liitmiku vahel ilma tööriistadeta, samas kui Schott-tüüpi tihendusliides tagab kompaktse, lekke eest kaitsva eralduspunkti. See kiirvabastuskomplekt on mõeldud integreerimiseks vesijahutussüsteemidesse, et lihtsustada komponentide vahetamist, radiaatori või pumba eemaldamist ning jahutuskontuuride paindlikku ümberseadistamist.

Eelised

Liitmikepaar võimaldab tööriistavaba lahti- ja taasühendamist, vähendades hoolduse ajal seisakuid. Schott-tihendusliides on projekteeritud nii, et see loob lahtiühendamisel turvalise tihendi, minimeerides vedelikukadu ja lekkeohtu. Konstrueeritud ühilduma tavaliste G½ ja G1/4 torustiku suurustega, toetab komplekt modulaarseid ehitusi ja lihtsaid marsruudimuudatusi, säilitades samas kompaktse jalajälje ahela paigutuses.

Sobib järgmisteks rakendusteks

• Arvuti vedelikjahutussüsteemid, mis vajavad kiiret komponendivahetust
• Radiaatori, reservuaari või pumba eemaldamine kogu süsteemi tühjendamata
• Modulaarsed vesijahutusega arvutid ja testpinkid
• Ajutised või püsivad lahtiühenduspunktid süsteemi uuendamiseks ja hoolduseks

Peamised tehnilised andmed

• Liitmiku tüüp: kiirvabastuspaar Schott (klaas) stiilis tihendusliidesega
• Ühenduse konfiguratsioon: sisekeere sisekeermesse (IG‑IG)
• Ühilduvad keermestandardid: G½ ja G1/4 torustiku suurused
• Materjali omadused: korrosioonikindel metallkonstruktsioon tihenduselementidega (O‑rõngad)
• Kavandatud kasutus: vedelikjahutussüsteemi hooldus ja modulaarne torustik

Kasutusjuhend

Paigaldage iga liitmik vastavasse G½ või G1/4 sisekeermega avasse, keerates kuni käega pingule ja veendudes, et tihendavad O‑rõngad on kohal. Kui kaks poolt kokku viiakse, joondub Schott-stiilis liides ja surub tihendi kokku, et vältida vedeliku väljapääsu. Lahtiühendamiseks vajutage vabastusmehhanismi vastavalt komponendi konstruktsioonile ja eraldage pooled; tehke lahtiühendamine imava pinna kohal või minimaalse jääkvedeliku käitlemisega, et vältida lekkeid. Taasühendamiseks joondage liitmikupooled ja suruge, kuni vabastusmehhanism haakub ja tihend on kinnitatud.

Soovitused

Enne paigaldamist kontrollige keerme ühilduvust ja O‑rõngaste seisukorda. Kasutage ühilduvate jahutusvedelikega ja järgige standardseid ettevaatusabinõusid survestatud või täidetud vedelikjahutussüsteemidega töötamisel. Kontrollige perioodiliselt tihendeid ja ühendusi kulumise suhtes ning vahetage tihenduselemendid, kui tuvastatakse leke või kahjustus.
