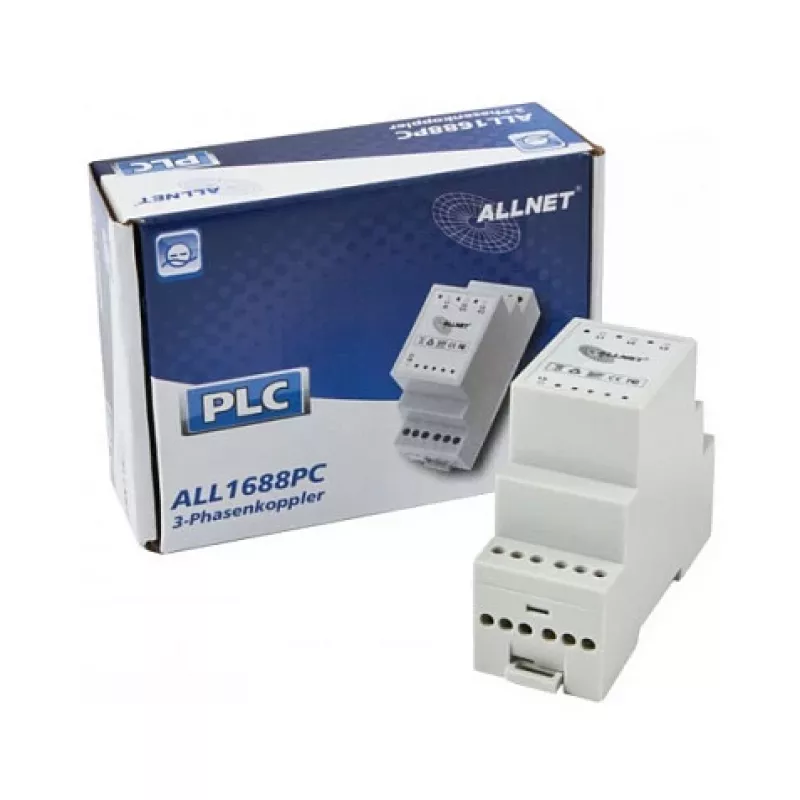

ALLNET ALL1688PC Powerline faasikoppler, 3-faasiline + nulljuht, passiivne, 1-70 MHz, DIN-liist

Elektrikud ja võrguinstallijad kasutavad ALL1688PC-d, et sidestada Powerline-side signaale kõigil kolmel faasil ja nulljuhil elu- ja ärihoonete elektrikilpides. DIN-liistule kinnitatuna sillutab see faasid, nii et ühe faasi PLC-signaalid jõuavad teise faasi seadmeteni, parandades leviala ja töökindlust kolmefaasilistes paigaldistes.

Põhiandmed

• Tootetüüp: Powerline faasikoppler
• Faasid: 3-faasiline + nulljuht (L1, L2, L3, N)
• Sidestustüüp: Passiivne
• Sagedusvahemik: 1–70 MHz
• Maksimaalne tööpinge: 250 V AC (L-N), 440 V AC (L-L)
• Maksimaalne töövool: 63 A faasi kohta
• Sisestuskadu: < 1 dB
• Paigaldus: DIN-liistule kinnitamine (TS35)
• Klemmide tüüp: Kruviklemmid
• Maksimaalne juhtme ristlõige: 16 mm²
• Korpuse materjal: Plast
• Töötemperatuur: -25°C kuni +70°C
• Ühilduvad standardid: HomePlug AV, HomePlug AV2, G.hn, IEEE 1901

Miks valida

Passiivne disain ei vaja välist toidet ja põhjustab minimaalset signaali kadu, tagades tõhusa sidestuse ilma aktiivse elektroonikata. Vastupidavad kruviklemmid mahutavad jämedaid juhtmeid ning DIN-liistule kinnitamine lihtsustab paigaldust jaotuskeskustes.

Ideaalsed kasutusjuhud

• Powerline-signaalide sidestamine kolmefaasilistes elu- või ärihoonetes.
• Powerline-võrgu leviala laiendamine eri faaside vahel.
• Integreerimine HomePlug AV/AV2, G.hn või IEEE 1901 võrkudega.

Hea teada

Koppler töötab laias sagedusvahemikus 1–70 MHz, kattes levinud Powerline-side standardeid. See on ette nähtud vooludele kuni 63 A faasi kohta, muutes selle sobivaks tüüpilistesse majapidamis- ja väikeärilistesse paigaldistesse.
