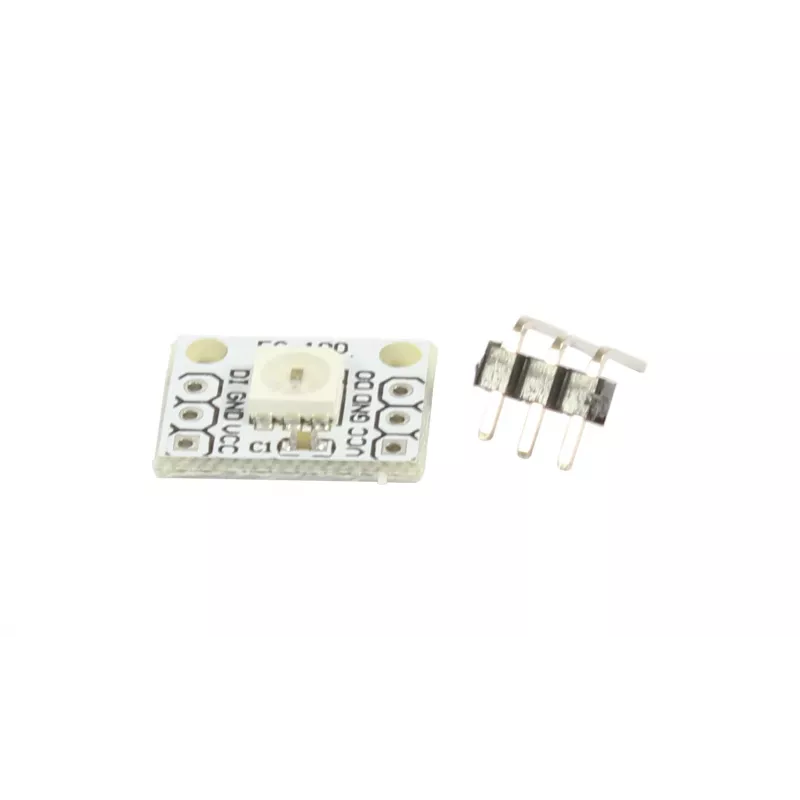

ALLNET 4duino Full-Color LED Module (ALL_OY_3211)

ALLNET 4duino Full-Color LED Module (ALL_OY_3211) on kompaktne RGB LED-i laiendusplaat, mis on loodud lihtsaks integreerimiseks Arduino, Raspberry Pi ja teiste mikrokontrollerplatvormidega. See moodul sisaldab 5 mm ühise katoodiga RGB LED-i integreeritud voolu piiravate takistitega, lihtsustades prototüüpimist ja haridusprojekte, mis nõuavad värvide segamist ja PWM-juhtimist.

Eelised

Integreeritud takistid vähendavad väliste komponentide arvu, samas kui 4-kontaktiline liides (R, G, B, GND) võimaldab lihtsat ühendamist digitaalsete I/O viikudega. Moodul töötab pingega 3.3V kuni 5V alalisvoolu, muutes selle ühilduvaks nii 3.3V kui ka 5V loogikasüsteemidega. Kaks kinnitusava võimaldavad turvalist kinnitamist leivaplaadile või korpusele.

Sobib

• Arduino ja Raspberry Pi projektidele
• Värvide segamise ja PWM-i demonstratsioonidele
• Indikaatortuledele ja oleku näidikutele
• Hariduslikele elektroonikakomplektidele
• Prototüüpimisele ja harrastusrakendustele

Peamised tehnilised andmed

• LED-i tüüp: RGB (punane, roheline, sinine)
• LED-i läbimõõt: 5 mm
• Konfiguratsioon: ühine katood
• Viikude arv: 4
• Viikude määratlus: R, G, B, GND
• Tööpinge: 3.3V - 5V alalisvoolu
• Maksimaalne vool kanali kohta: 20 mA
• Integreeritud takistid: jah (voolu piiravad)
• Juhtimismeetod: PWM
• Värvisügavus: 24-bitine (8-bitine kanali kohta)
• Liides: digitaalne I/O
• Mooduli tüüp: laiendusplaat
• Kinnitusavad: jah (2)

Soovitused

Optimaalse jõudluse saavutamiseks kasutage oma mikrokontrolleri PWM-võimelisi viike. Veenduge, et koguvoolutarve ei ületaks mikrokontrolleri väljundpiiranguid. See moodul sobib ideaalselt nii algajatele kui ka kogenud tegijatele.
