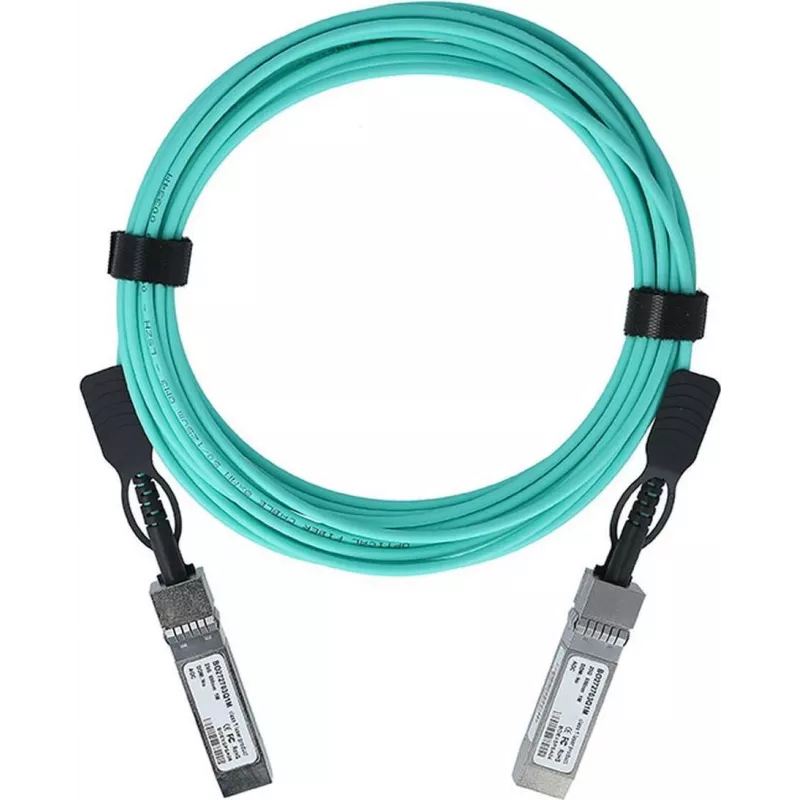

Aktiivne optiline kaabel (AOC) CBO SFP28-AOC-10M 10 m SFP28 SFP28-AOC-10M-MA-BO

CBO SFP28-AOC-10M on 10-meetrine aktiivne optiline kaabel (AOC) SFP28 ühenduvusega, mis on projekteeritud 25Gb/s klassi linkide jaoks. Integreeritud optilised transiiverid on ehitatud kaablikoostu sisse, võimaldades otseühendust optilist ühendust SFP28 portide vahel lülititel, serveritel või NIC-del ilma eraldiseisvate ühendatavate mooduliteta. See AOC on mõeldud lühimaa suure kiirusega ühendusteks andmekeskuste ja ettevõtete keskkondades, kus on vaja väiksemat energiatarbimist ja kompaktset kaabeldust.

Eelised

Aktiivne optiline kaabel pakub väiksemat energiatarbimist võrreldes samaväärsete elektriliste otseühendusega vasklahendustega ning kõrvaldab vajaduse hallata eraldiseisvaid transiivereid. Selle optiline konstruktsioon tagab elektrilise isolatsiooni ja vähendatud elektromagnetilise häire, samas kui fikseeritud pikkusega koost lihtsustab juurutamist ja riiuliplaanimist. 10 m pikkus võimaldab paindlikku seadmete paigutust samas ruumis või külgnevates riiulites, ilma et signali tervikliksus kannataks 25Gb/s klassi linkide puhul.

Sobib järgmiste jaoks

• Serveri-lüliti ja lüliti-lüliti ühendused riiulite sees ja külgnevate riiulite vahel
• Suure kiirusega üleslingid ja leht-seljastik struktuurid, mis töötavad 25Gb/s klassi kiirustel
• Võrguliidesekaartide (NIC) ühendused ülemise riiulilülitiga
• Keskkonnad, mis nõuavad väiksemat energiatarbimist ja kompaktseid kaabelduslahendusi

Peamised tehnilised andmed

• Pistiku tüüp: SFP28 mõlemas otsas (fikseeritud kaablikoost)
• Nominaalne andmeedastuskiirus: projekteeritud 25 Gigabitti sekundis klassi linkide jaoks
• Kaabli tüüp: aktiivne optiline kaabel integreeritud transiiveri elektroonikaga
• Pikkus: 10 meetrit
• Signaali ulatus: lühimaa optiline ühendus, sobiv andmekeskuse riiulitele
• Elektrilised omadused: väiksem energiatarbimine võrreldes vasest DAC-dega
• EMH: optiline edastus tagab elektrilise isolatsiooni ja madala elektromagnetilise häire

Kasutusjuhend

Paigaldage AOC, sisestades iga SFP28 pistiku ühilduvatesse SFP28 portidesse võrguseadmetel, kuni riiv haakub. Veenduge, et mõlemad otsad on istutatud SFP28-reitinguga portidesse ja et seadmetel on aktiivsete optiliste koostude jaoks tarkvara- või draiveritugi. Pärast sisestamist kontrollige lingi olekut ja kiirust lüliti või hosti haldusliidese kaudu ning vajadusel kohandage pordi konfiguratsiooni. Eraldiseisvaid transiiverimooduleid ega fiiberoptilisi ühendusjuhtmeid pole vaja.

Soovitused

Suunake kaabel nii, et vältida teravaid painutusi ja kaitsta fiiberoptilist koostu mehhaanilise stressi eest. Järgige tootja poolt määratud minimaalset painderaadiust, hoidke kaabel vaba pingulistest murdekohtadest ja vältige selle juhtimist kõrge kuumusallikate läheduses. Kasutage otste käsitsemisel asjakohaseid elektrostaatilise lahenduse (ESD) ettevaatusabinõusid ning vajadusel veenduge ühilduvuses lüliti või NIC tarnija püsivara toega.
