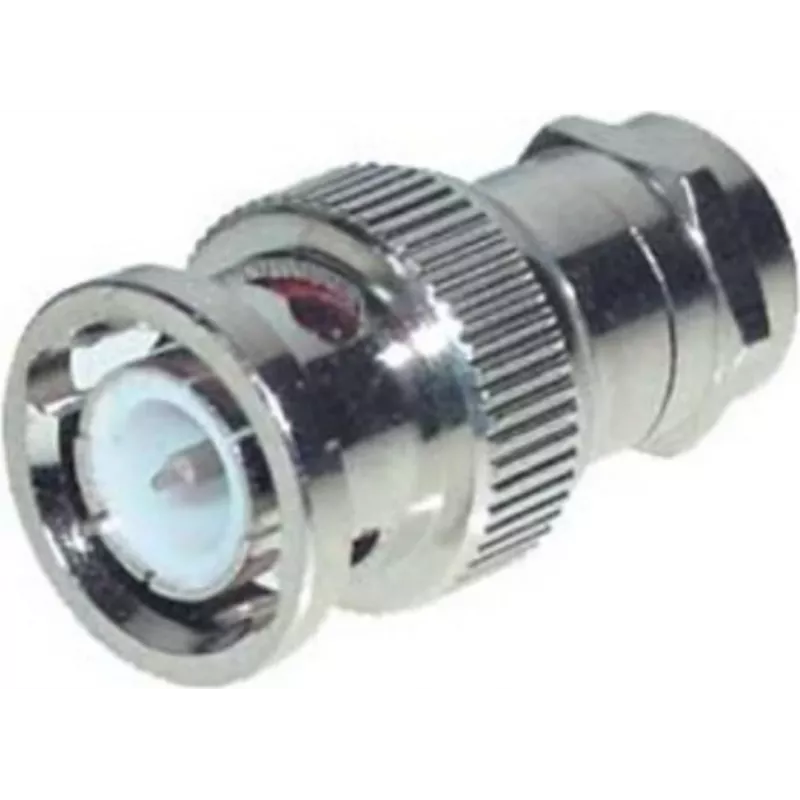

Adapter ShiverPeaks 85331 — F-pistik (emale) to BNC-pistik (isane) koaksiaalkonnektor

Koaksiaaladapter ShiverPeaks 85331 muundab F-tüüpi emase pesa BNC-isaseks pistikuks, võimaldades F-konnektoritega seadmeid ühendada BNC-liideseid kasutavate seadmetega. Adapter on ehitatud kompaktse metallkorpusega, mis on loodud tagama stabiilset raadiosagedusliku signaali edastust sellistes rakendustes nagu televisioon, satelliidi vastuvõtt, CCTV-süsteemid ning labori- või välistingimustes tehtavad raadiosagedustestid. Selle mehaaniline disain toetab lihtsat ühendamist standardsete F-pesade ja BNC-sisendite vahel ilma lisatööriistadeta.

Eelised

Metallkonstruktsioon pakub mehaanilist vastupidavust ja tõhusat varjestust signaaliradade häirete minimeerimiseks. Kompaktne kuju vähendab kaabli pinget ja aitab hoida paigalduse korras. Adapteri lihtne lükka-ja-keera BNC-ühendus ning keermestatud F-ühendus tagavad usaldusväärse elektrilise kontakti, mis sobib nii tarbija- kui ka professionaalsele varustusele.

Sobilik

• Digibokside ja tuunerite ühendamiseks F-pesadega BNC-sisenditega seadmetega
• Satelliit- või maapealse TV-kaabelduse ühendamiseks BNC-d kasutavate testimisseadmetega
• CCTV-kaamera voogude kohandamiseks BNC-d vastuvõtvatele jälgimis- või salvestusseadmetele
• Ajutisteks labori- või välistingimustes tehtavateks raadiosagedusmõõtmiste seadistusteks, mis nõuavad kiiret liidese konverteerimist

Peamised tehnilised andmed

• Konnektori tüüp: F-pesa BNC-pistiku liidesele
• Materjal: metallkorpus paremaks varjestuseks ja mehaaniliseks tugevuseks
• Signaali tüüp: koaksiaalne RF televisiooni, satelliidi, CCTV ja üldiste raadiosagedusmõõtmiste jaoks
• Mehaaniline ühendus: keermestatud F-ühendus ja bajonett-tüüpi BNC-lukustus
• Suurus: kompaktne inline-adapter, mis sobib kitsastesse paigaldusruumidesse

Kuidas kasutada

Joondage adapteri F-tüüpi pesa kaabli või seadme isase F-konnektoriga ja keerake see käsitsi tihedalt kinni. Sisestage BNC-isane pistik emasesse BNC-pistikusse ja kinnitage bajonett, lükates ja keerates, kuni see lukustub. Veenduge, et ühendused on kindlad, ja testige signaali pidevust sihtseadme või mõõtevahendiga. Tavapäraseks paigalduseks ei ole vaja spetsiaalseid tööriistu.

Soovitused

Optimaalse signaalijõudluse tagamiseks vältige ülemäärast painutamist või korduvat keeramist adapteri-kaabli liitekohas ning hoidke ühendused puhtad ja kuivad. Kasutage adapterit ajutiste või üleminekuühenduste jaoks; püsivate paigaldiste korral kaaluge ühtsete konnektoritüüpide või püsivalt paigaldatud kaablite kasutamist, et minimeerida võimalikke signaalikadude punkte.
