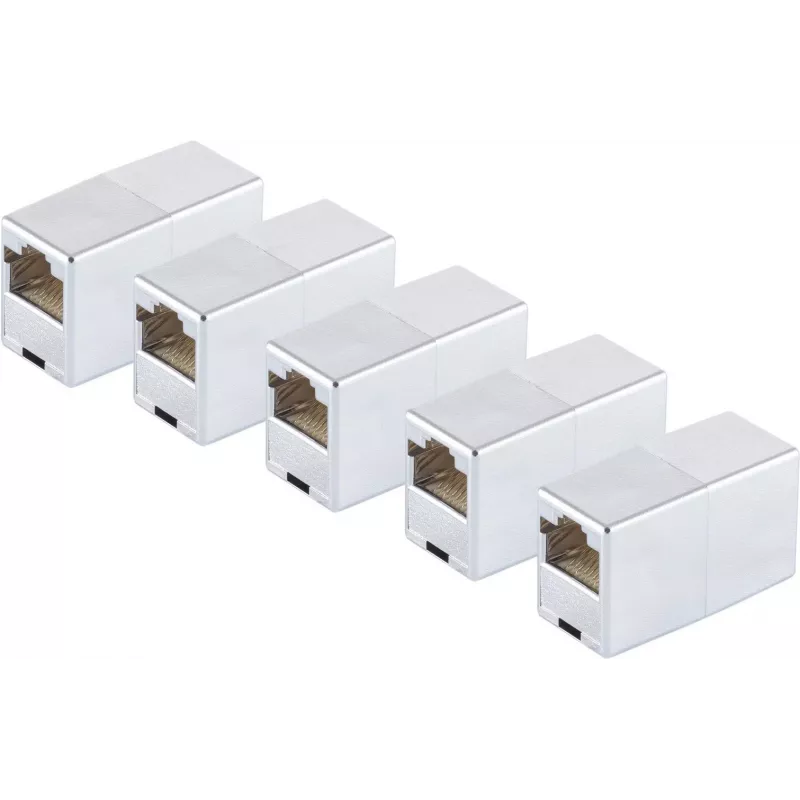

Adapter ShiverPeaks 71220-8M-SET5 modulaarne patch-pistik Cat 5, 8-positsiooniline RJ45

Adapter ShiverPeaks 71220-8M-SET5 modulaarne patch-pistik Cat 5, 8-positsiooniline RJ45 on modulaarne otsastuskomponent, mis on loodud usaldusväärsete Ethernet-ühenduste loomiseks 8-positsioonilise RJ45-kaabliga. Pistik toetab Cat 5 jõudlust keerupaar-võrgukaablite jaoks ja on mõeldud kasutamiseks patch-paneelides, seinaplaatides, võtmemoodulites ja muudes struktureeritud kaabeldusrakendustes, kus on vaja standardiseeritud RJ45-liidest.

Eelised

Modulaarne patch-pistik pakub kompaktset, standardiseeritud 8-positsioonilist RJ45-liidest, mis lihtsustab kaabli otsastamist ja patchimistöid. Selle metalliseeritud, varjestatud konstruktsioon vähendab elektromagnetilisi häireid ja pakub paremat maandust varjestatud kaabelduskeskkondades. Mõeldud lihtsaks paigaldamiseks, tarnitakse pistikut viiest tükist koosnevas komplektis, et toetada mitut otsastust ja väikseid paigaldusprojekte.

Sobib

• Cat 5 keerupaar-võrgukaablite otsastamiseks
• Võtmemoodulite paigaldamiseks seinaplaatidesse ja patch-paneelidesse
• Lühikeste patch-ühenduste loomiseks LAN- ja kontorivõrkudes
• RJ45-otsastuste asendamiseks või uuendamiseks struktureeritud kaabelduses

Peamised spetsifikatsioonid

• Kaablikategooria tugi: Cat 5 (keerupaar-Ethernet)
• Kontaktpositsioonid: 8-positsiooniline RJ45
• Pistiku stiil: modulaarne patch / võtmekujuline
• Varjestus: metalliseeritud, varjestatud konstruktsioon EMI vähendamiseks
• Komplekti kogus: viis pistikut pakendis
• Mõeldud paigaldusteks: patch-paneelid, seinaplaadid, võtmekorpused

Kasutamine

Valmistage keerupaar-kaabel ette, eemaldades välimise mantli, et paljastada paarid, harutage lahti ja joondage juhtmed vastavalt sobivale juhtmestiku standardile. Sisestage juhtmed pistiku otsastuspesadesse ja kinnitage otsastus sobiva pressimis- või IDC-tööriista abil modulaarsete patch-pistikute jaoks. Pärast otsastamist kontrollige pistiku õiget asetust võtmekorpuses või paneelis ja testige pidevust ja signaali terviklikkust võrgutestimisseadmetega, et kinnitada Cat 5 jõudlust.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage neid pistikuid koos Cat 5-reitinguga keerupaar-kaabliga ja hoidke otsastamisel paari harutamise pikkused õiged. Tagage varjestuse pidevus, ühendades pistiku metalliseeritud kesta kaabli varje ja šassii maandusega, kui see on kohaldatav. Pärast paigaldamist tehke lingitestimine, et kontrollida signaali kvaliteeti ja õiget juhtmestikku.
