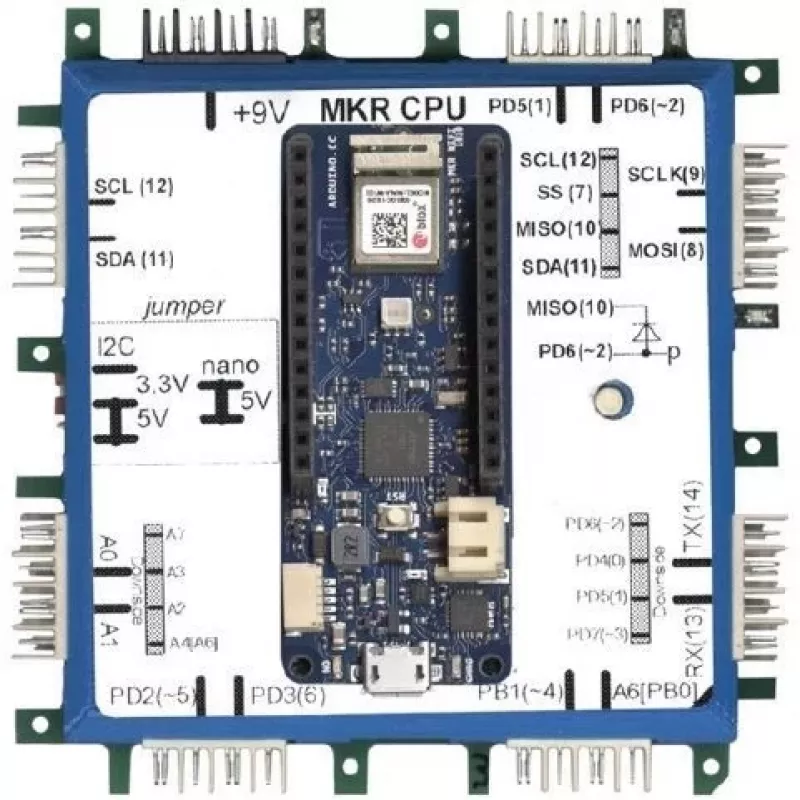

Adapter ALLNET MKR Brick ALL-BRICK-0707 Arduino MKR-ile — katkestusplaat MKR-vormiteguriga moodulitele

Adapter ALLNET MKR Brick ALL-BRICK-0707 Arduino MKR-ile on katkestusplaat, mis on loodud MKR-vormiteguriga moodulite viikude ja ühiste ühenduste väljatoomiseks ja korraldamiseks. Plaat muundab kompaktse MKR-viikude paigutuse hõlpsasti ligipääsetavateks päisteks ja kontaktpindadeks, muutes andurite, täiturite, toiteallikate ja sideliinide ühendamise lihtsamaks prototüüpimise ajal või MKR-moodulite integreerimisel suurematesse süsteemidesse. Adapter toetab standardseid signaaliliine, toiterööpaid ja MKR-plaatidel kasutatavaid tavalisi liideseid, et ühtlustada juhtmestikku ja testimist.

Eelised

Adapter lihtsustab juurdepääsu MKR-mooduli viikudele, tuues signaali-, toite- ja maandusliinid välja selgelt märgistatud päistele ja katsepunktidele, vähendades juhtmestiku vigu. Selle kompaktne jalajälg säilitab MKR-vormiteguri, lisades samas praktilisi ühenduspunkte ühendusplaatide, hüppajuhtmete ja väliste välisseadmete jaoks. Korraldatud paigutus kiirendab prototüüpimist ja silumist, rühmitades seotud signaale ja pakkudes moodulile arenduse ajal stabiilset mehaanilist tuge.

Sobib

• Kiireks prototüüpimiseks Arduino MKR-moodulitega
• Andurite, täiturite ja sidevälisseadmete testimiseks
• MKR-moodulite integreerimiseks asjade interneti (IoT) ja manussüsteemidesse
• Haridusprojektideks ja laborikatseteks

Peamised spetsifikatsioonid

• Vormitegur: ühildub Arduino MKR-standardse viikude paigutusega
• Ühendustüübid: väljaviidud päised ja jootepinnad signaali, toite ja maanduse jaoks
• Toetatud liidesed: üldotstarbeline sisend/väljund, toiterööpad, tavalised sideliinid
• Füüsikalised omadused: kompaktne katkestusplaat, mis säilitab MKR-jalajälje mehaaniliseks ühilduvuseks

Kasutamine

Paigaldage MKR-moodul adapterile, joondades mooduli viigud vastavate päistega ja vajutades õrnalt, kuni need on täielikult paigas. Ühendage toite- ja maandusliinid oma toiteallikast adapteri päistesse, seejärel ühendage andurid, täiturid või sideliinid väljaviidud signaalipäistesse või jootepindadele. Kasutage standardseid hüppajuhtmeid või joodetud ühendusi sõltuvalt sellest, kas vajate ajutist või püsivat juhtmestikku. Arenduse ajal kontrollige viikude määramisi ja toitetasemeid enne süsteemi täisvõimsuse rakendamist.

Soovitused

Kasutage adapterit stabiilsel tööpinnal ja veenduge MKR-mooduli õiges orientatsioonis enne vooluringi pingestamist. Ajutiste seadistuste jaoks eelistage hüppakaableid; püsivate paigalduste jaoks kasutage joodetud ühendusi. Järgige MKR-mooduli ja ühendatud seadmete pinge- ja voolupiiranguid ning lisage sobiv nivooteisendus või kaitse, kui liidestute signaalidega, mis jäävad väljapoole mooduli nimivahemikke.
