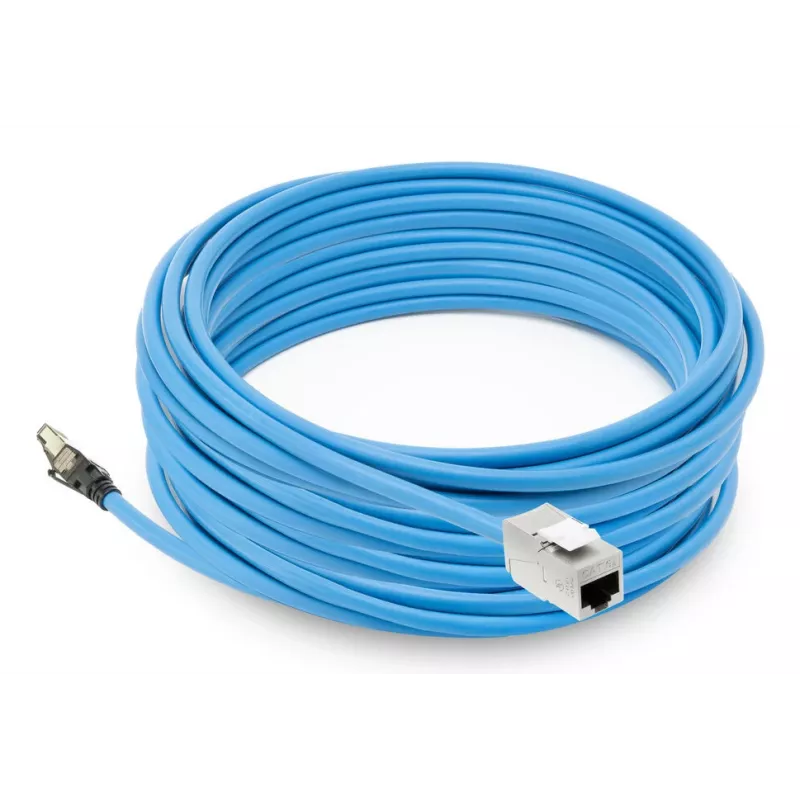

ACT sinine 65-meetrine S/FTP CAT6A B2ca PoE++ 100W täisjuhtmest eeltermineritud paigalduskaabel, RJ45 isane – emane

ACT S/FTP CAT6A B2ca PoE++ 100W eeltermineritud paigalduskaabel 65 m, RJ45 isane–emane (FB0165) on tehases termineritud täisjuhtmest paigalduskaabel, mis on mõeldud 10-gigabitise Etherneti ja kuni 100 W Power over Etherneti jaoks. Koost kasutab 23 AWG täisvaskjuhte koos S/FTP varjestusega, et vähendada ülekõnet ja säilitada stabiilne signaali terviklikkus andme-, kõne- ja videovõrkude jaoks. Tehases paigaldatud RJ45 isas- kuni emaspistikud koos IDC-terminatsiooniga võimaldavad kohest „plug and play” kasutamist ilma kohapealse termineerimise või eritööriistadeta. Kaabel on CPR Euroklassi B2ca reitinguga, mis muudab selle sobivaks nõudlikesse paigaldistesse ja vastab Euroopa ehitustoodete määruse nõuetele.

Eelised

Eeltermineritud disain välistab aeganõudva termineerimise ja vähendab kohapealsete juhtmestiku vigade riski, pakkudes ühtlast pistiku kvaliteeti 50 µtollise kullatud kontaktidega. S/FTP varjestus ja täisvask 23 AWG juhid tagavad usaldusväärse jõudluse kiirete linkide ja häiretele tundlike keskkondade jaoks. IDC-pistikud on optimeeritud 4-paarilise PoE (PoE++ kuni 100 W) jaoks, tagades töökindla toite- ja andmeühenduse toitel olevatele seadmetele. Vastavus ANSI/TIA-568.2-D ja ISO/IEC 11801-1 standarditele ning CPR B2ca tuleklass lisavad ohutuse ja regulatiivse vastavuse tasemeid.

Sobib

• 10-gigabitise Etherneti selgroo- ja horisontaalühendused äri- ja ettevõttevõrkudes
• Power over Etherneti paigaldised, mis nõuavad kuni 100 W (4PPoE / PoE++ tüüp 4)
• Andmekeskused, serveriruumid ja kriitilised rajatised, kus on nõutav kõrge tulekindlus
• Struktureeritud kaabelduse juurutused, kus eelistatakse kiiret ja veavaba paigaldamist

Kui see ei pruugi sobida

See eeltermineritud täisjuhtmest paigalduskaabel on mõeldud fikseeritud seina- või kanalisisesteks paigaldisteks ega ole mõeldud sagedaseks painutamiseks või kasutamiseks jätkukaablina, kus on oodata korduvat painutamist ja liigutamist. See on täisjuhtmest kaabel; rakendustes, mis nõuavad mitmekiulisi juhte (näiteks paindlikud jätkukaablid või teisaldatavate seadmete ühendused), on sobivam mitmekiuline jätkukaabel.

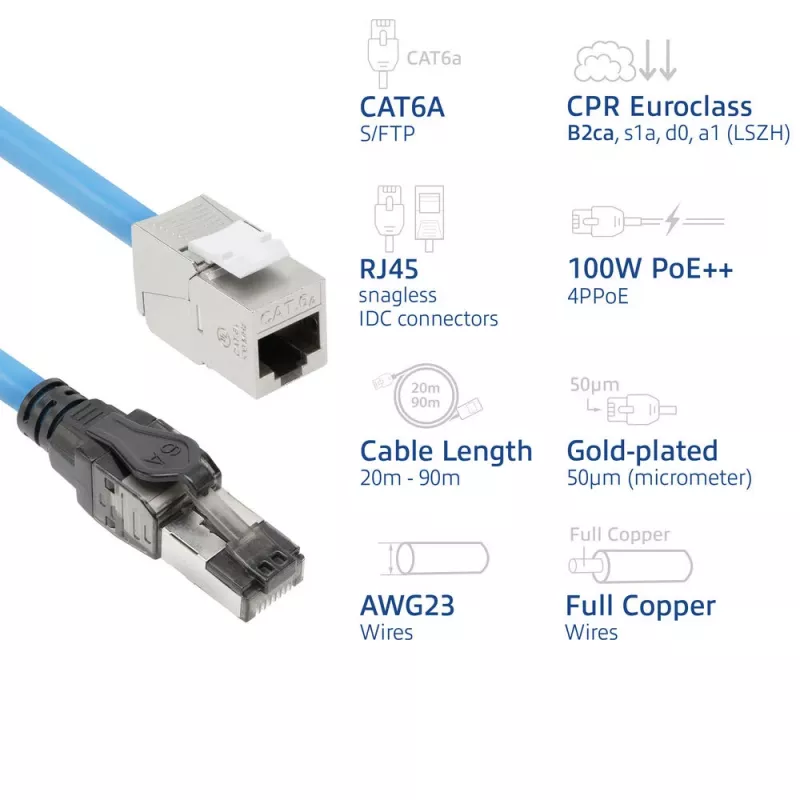

Peamised spetsifikatsioonid

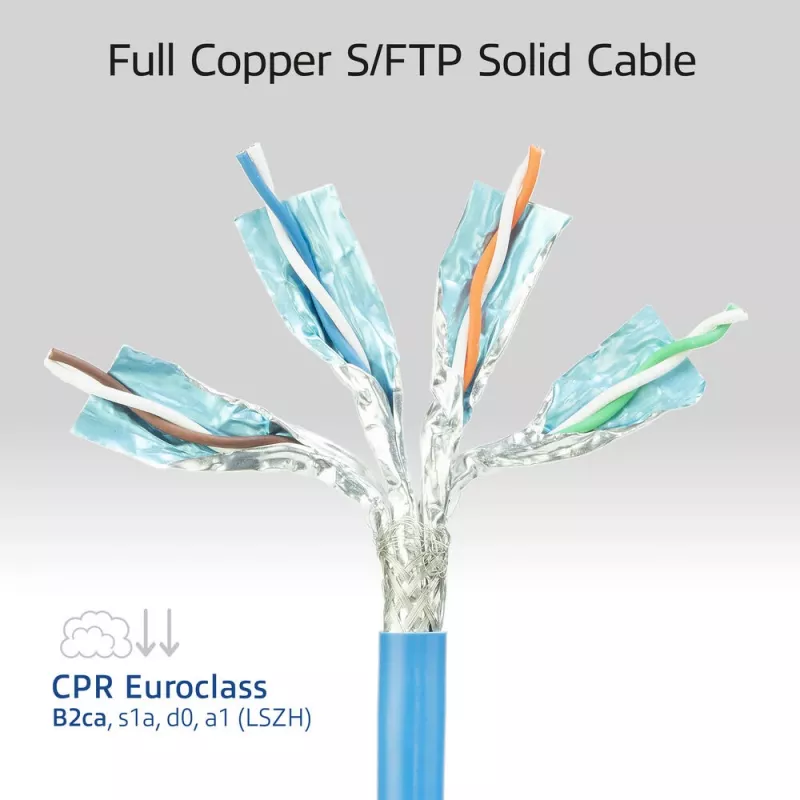

• Kaabli tüüp: S/FTP CAT6A (varjestatud fooliumiga üksikpaaridel, üldise punutisega)
• Juht: täisvask, 23 AWG
• Pikkus: 65 m

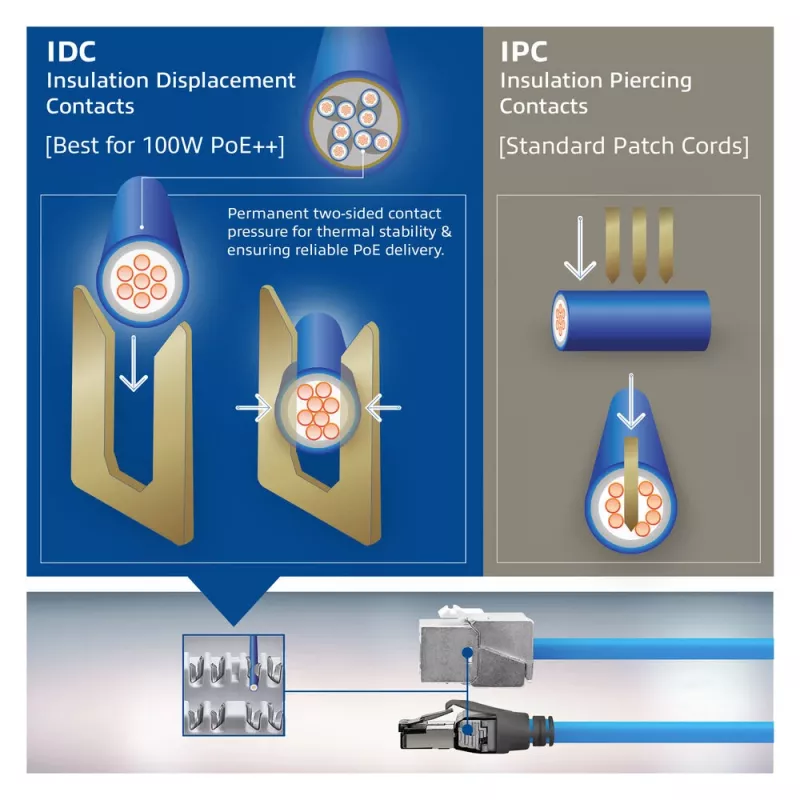

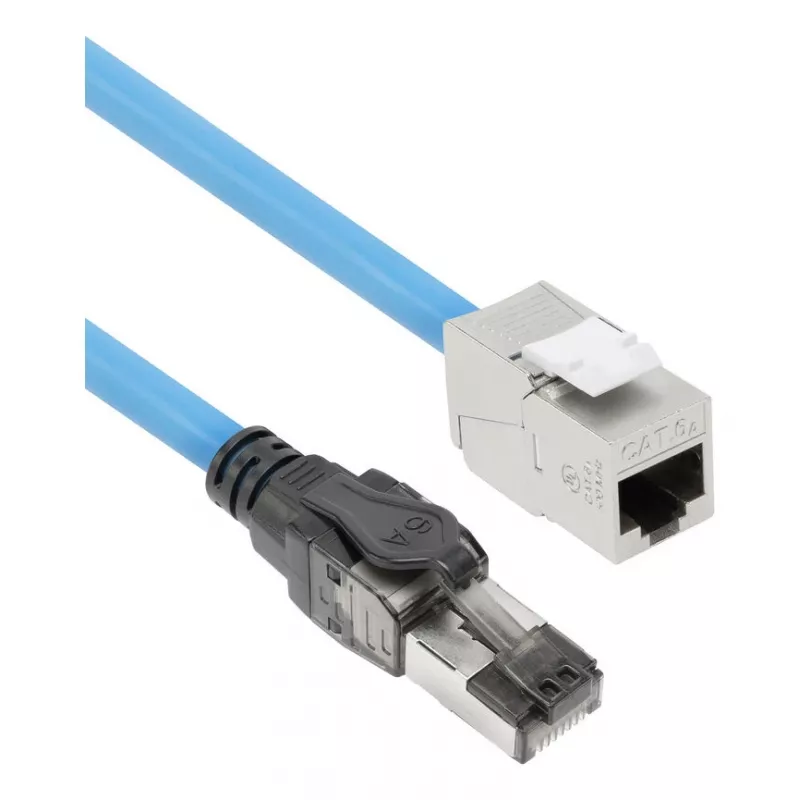

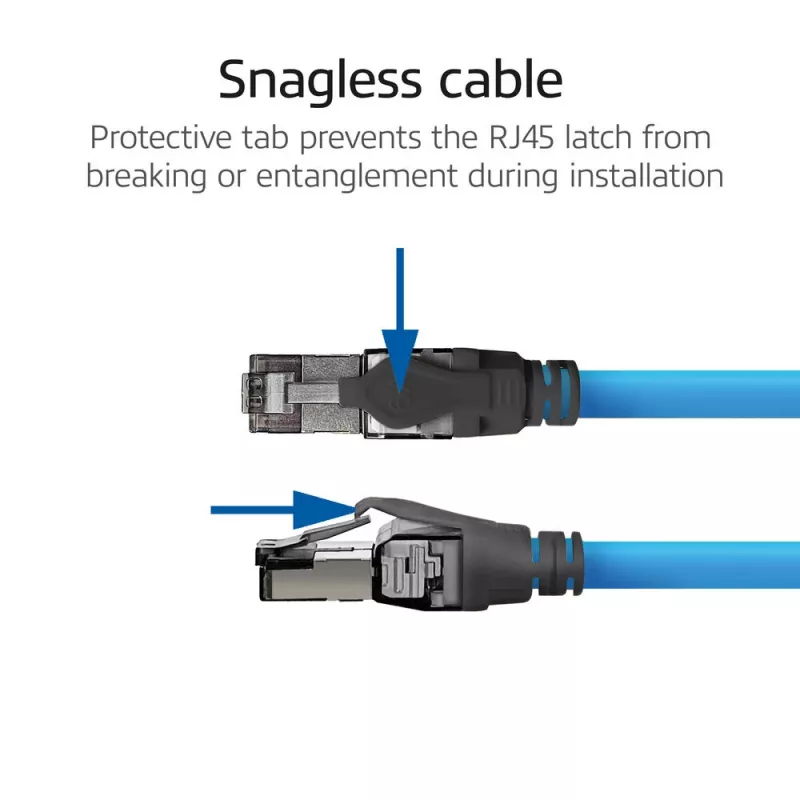

• Pistikud: RJ45 isane kuni RJ45 emane, 50 µtolli kullatud kontaktid, IDC-terminatsioon
• Andmeedastuskiirus: kuni 10 Gbit/s (10GBASE-T)
• PoE tugi: 4-paariline PoE, PoE++ kuni 100 W
• Standardid: vastab ANSI/TIA-568.2-D ja ISO/IEC 11801-1 nõuetele

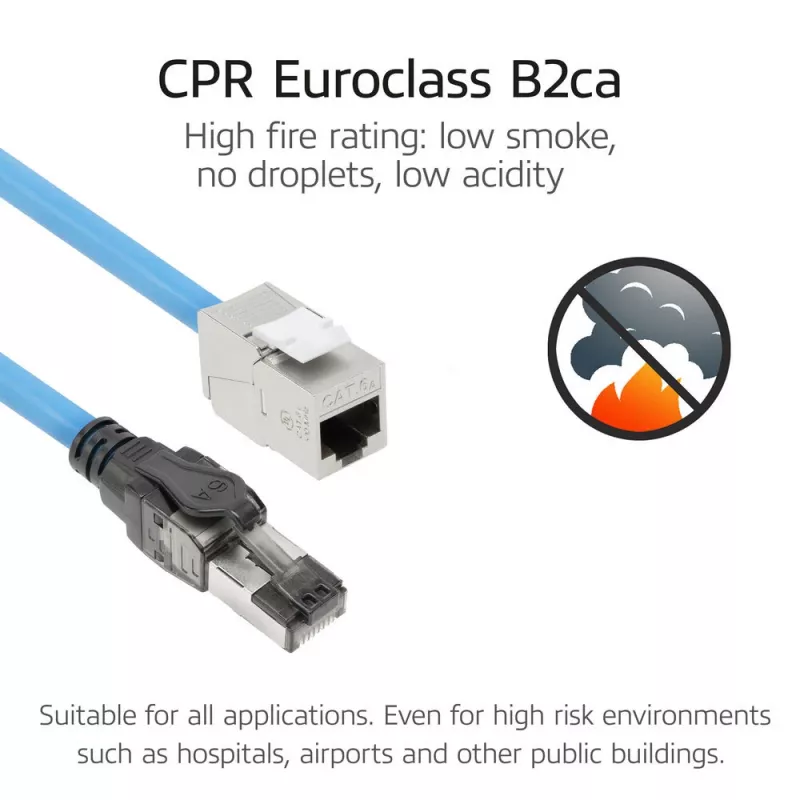

• Tulekindlus: CPR Euroklass B2ca
• Värv: sinine

Kasutamine

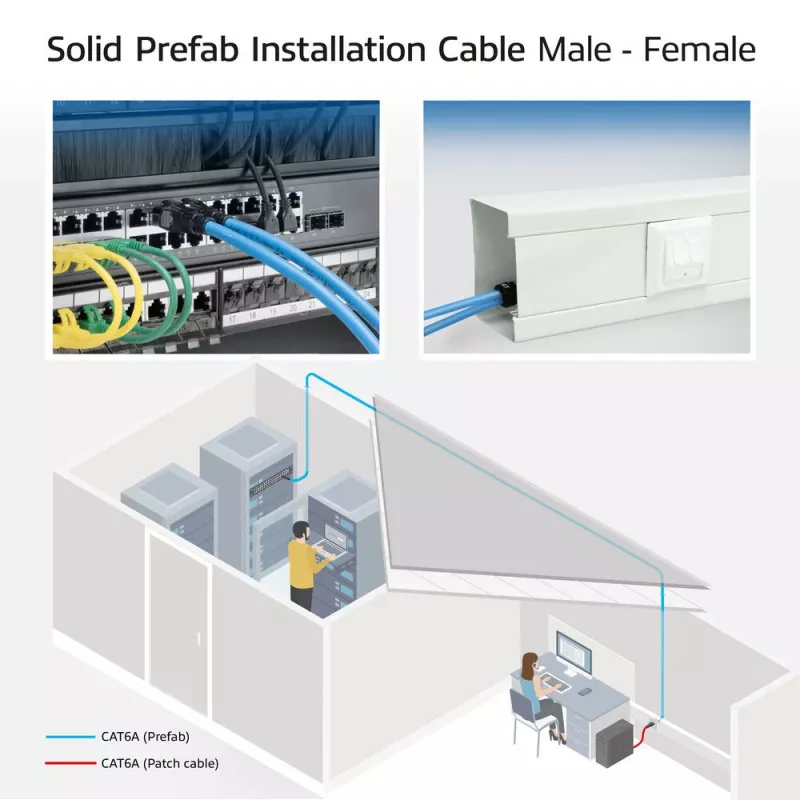

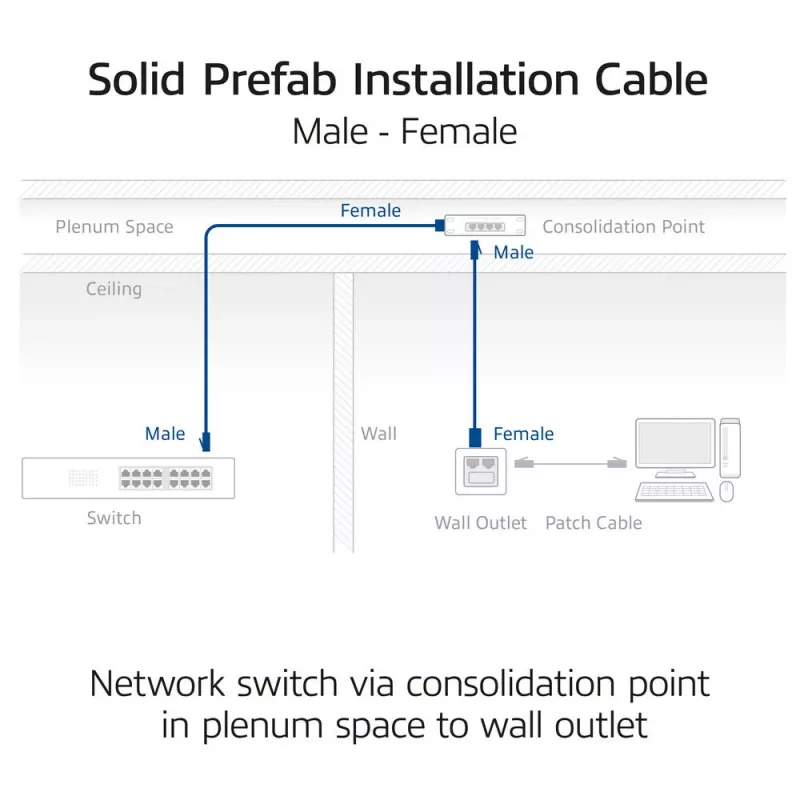

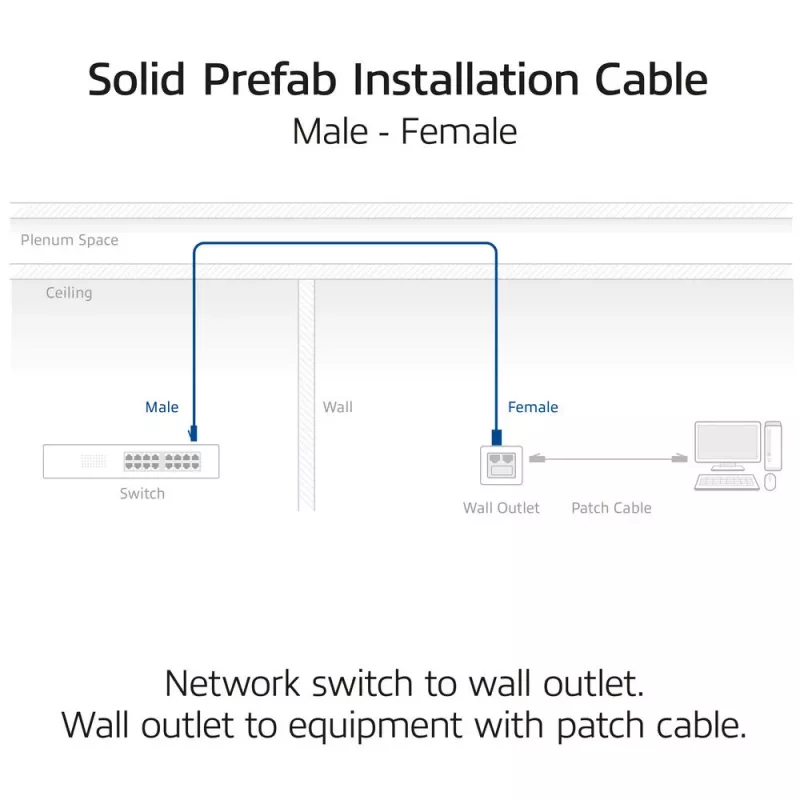

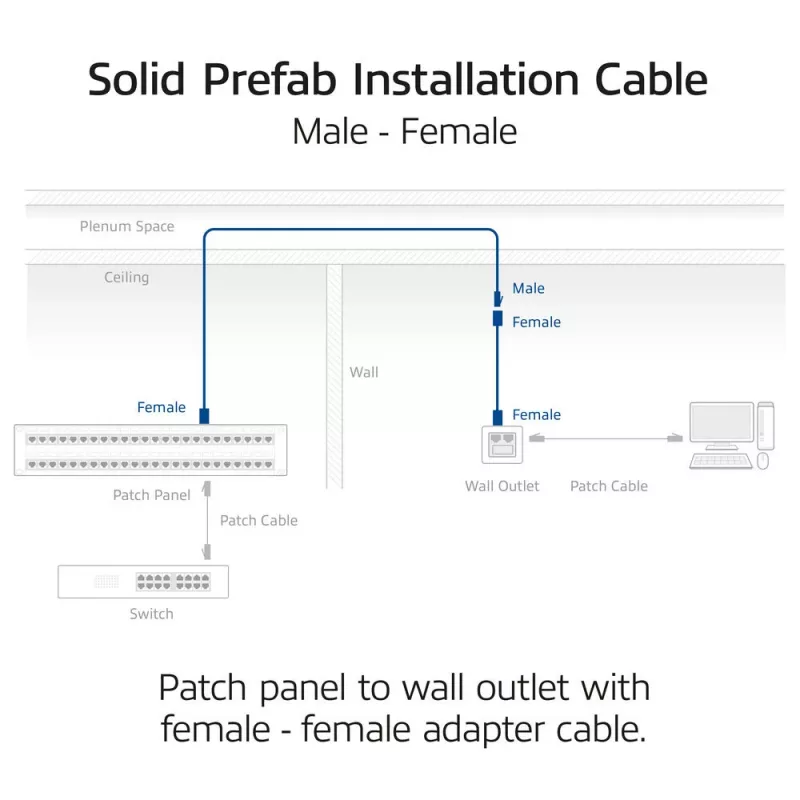

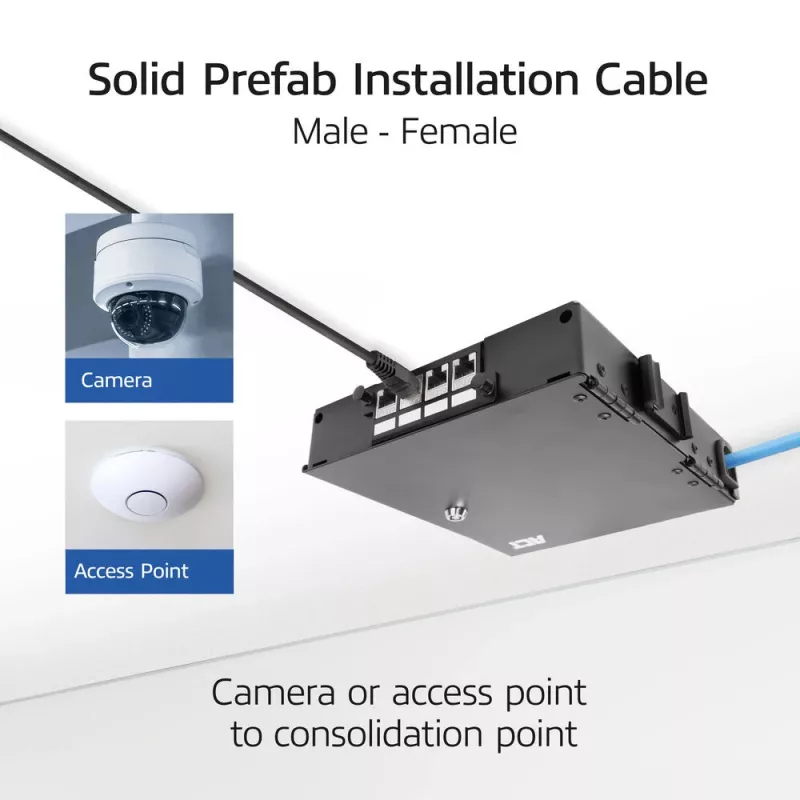

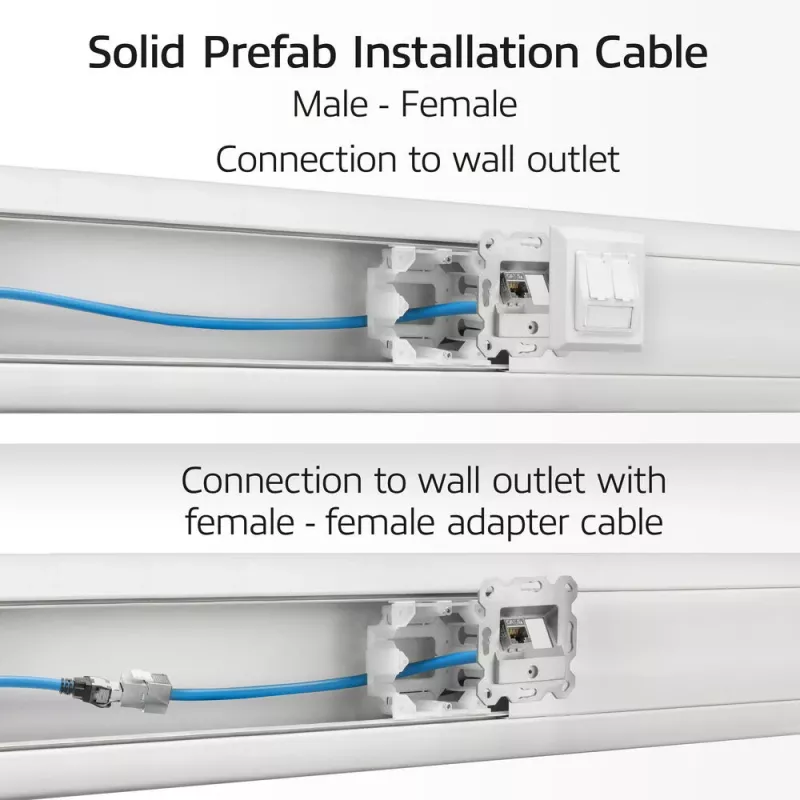

Paigaldage ACT eeltermineritud CAT6A kaabel seina-, kanali- või struktureeritud kaabelduse segmendina võrgupistikupesade, jaotuspaneele või seadmete vahele. Kuna pistikud on tehases paigaldatud, tuleb lihtsalt kaabel marsruutida, kinnitada see vastavalt kohalikele paigaldustavadele ja ühendada RJ45 isas- või emaspistik vastavasse porti. Kohapealset termineerimist, eritööriistu ega pressimist pole vaja. Pärast paigaldamist kontrollige lingi terviklikkust ja PoE edastust sobivate võrgutesteritega.

Mida enne ostmist arvestada

• Veenduge, et täisjuhtmest kaabel on kavandatud paigaldise jaoks sobiv (püsivad seina-/lae-/kanaliühendused, mitte sagedane painutamine).
• Kontrollige nõutavaid PoE võimsustasemeid ja seadme ühilduvust 4-paarilise PoE (kuni 100 W) jaoks.
• Veenduge, et 65 m pikkus vastab kanali pikkuse nõuetele koos jätkukaablite ja muu kaabeldusega.
• Kontrollige, kas CPR Euroklassi B2ca reiting on paigalduskeskkonnas nõutav või eelistatud.

Soovitused

Usaldusväärse jõudluse tagamiseks vältige järske painutusi ja liigset kaabli kokkusurumist. Järgige standardseid paigaldustavasid eraldamiseks elektritoitekaablitest, korralikuks kaabli toetamiseks ja tõmbekoormuse leevendamiseks. Pärast kaabli marsruutimist ja kinnitamist kasutage võrgutesterit, et kontrollida 10 Gbit/s lingi jõudlust ja korrektset PoE edastust.
