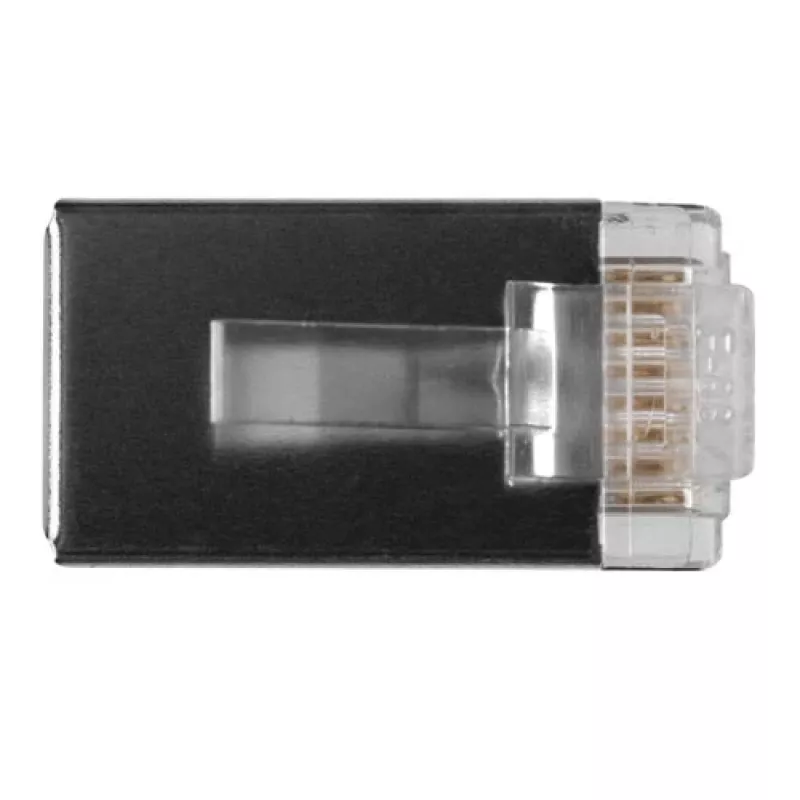

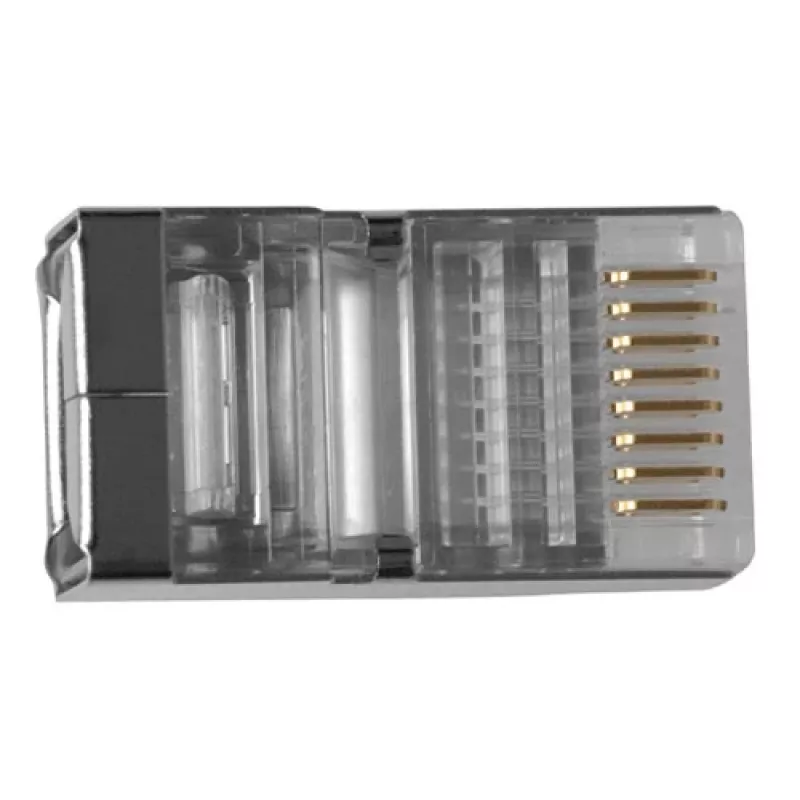

ACT RJ45 (8P/8C) varjestatud modulaarpistik ümarkaabli jaoks keerdjuhtmetega

Intronics RJ-45 varjestatud pistikud CAT5, pakendis 25 tükki, pakuvad varjestatud RJ-45 otsastusi, mis sobivad CAT5 võrgunduseks. Iga pistik on loodud vastu võtma standardseid 8P8C kaableid ja pakkuma maandatud varjestust, mis vähendab elektromagnetilisi häireid ja parandab signaali terviklikkust juhtmega Etherneti paigaldistes. 25 tükist koosnev pakend tagab piisavalt varuosi väikeste paigalduste, remondi- ja testimisülesannete jaoks.

Eelised

Varjestatud disain pakub paremat kaitset ülekuulamise ja väliste elektromagnetiliste häirete eest võrreldes varjestamata pistikutega, mis aitab säilitada stabiilset andmeedastust. Need pistikud on ühilduvad CAT5 võrkudes kasutatavate standardsete RJ-45 kaablitega ja tarnitakse mitmest tükist koosneva pakendina, mis lihtsustab paigaldajate hankeid. Kompaktne vormitegur ja standardne kontaktskeem muudavad need sobivaks kasutamiseks koos modulaarpesade ja tavaliste harukaabli komplektidega.

Sobib

• CAT5 Etherneti harukaablite ühendamine ja otsastamine
• Võrgu remont ja kohapealne hooldus
• Väikekontori- ja koduvõrgu paigaldised
• Laboratoorsed testimised ja võrguprototüüpide ehitamine

Peamised tehnilised andmed

• Pistiku tüüp: RJ-45 (8P8C), varjestatud
• Kategooria tugi: CAT5 Ethernet
• Kogus pakendis: 25 tk
• Varjestus: metallsõrestik EMI kaitseks
• Ühilduvus: standardsed 8-soonelised keerdpaarkaablid

Kasutusjuhend

Valmistage CAT5 kaabel ette, eemaldades välimise mantli ja harutades paarid vajaliku pikkuseni. Paigutage juhtmed valitud juhtmestandardi (TIA/EIA 568A või 568B) järgi, seejärel sisestage juhtmed täielikult RJ-45 pistikusse, nii et iga juht ulatub kontaktini. Veenduge, et pistiku metallvarjestus puutub vastu kaabli äravoolujuhet või varjestuspunutist, kui see on olemas. Suruge pistik kokku sobiva RJ-45 varjestuspressiga, kontrollige mehaanilist püsivust ja testige otsastatud kaablit võrgutesteriga, et veenduda elektriühenduse ja paaride terviklikkuses.

Soovitused

Usaldusväärsete tulemuste saamiseks kasutage spetsiaalset varjestatud RJ-45 pressi ja testige iga otsastatud kaablit kaablitesteriga. Säilitage õige paarikeerdumine võimalikult lähedal otsastuspunktile, et säilitada signaali kvaliteeti, ning veenduge, et varjestus oleks teie paigaldusnõuetele vastavalt korralikult maandatud ühelt või mõlemalt poolt.
