ACT fiiberoptiline SC-SC simplex adapter multimood OM4

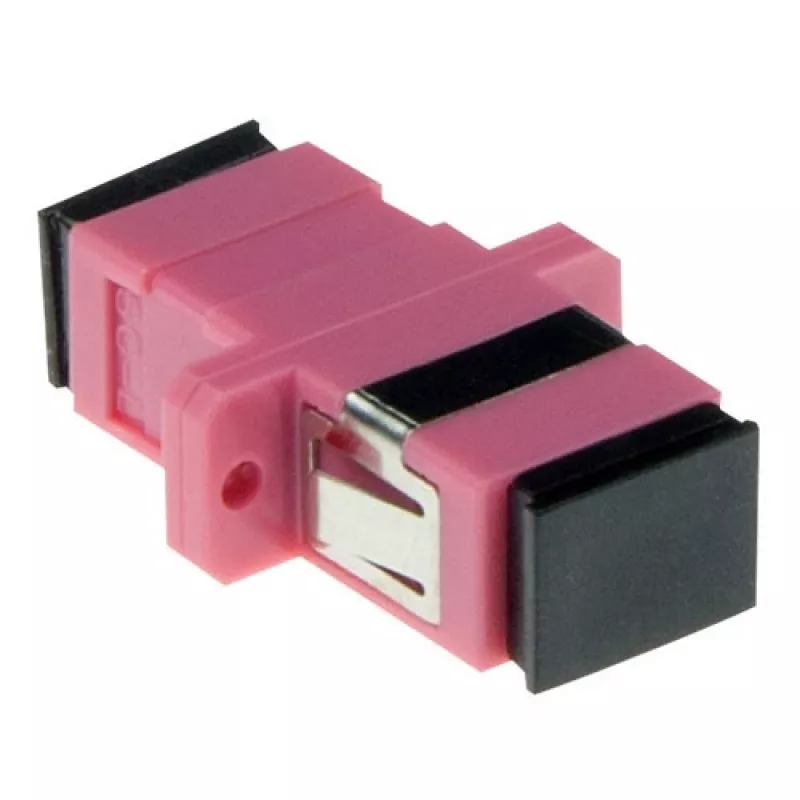

ACT fiiberoptiline SC-SC simplex adapter multimood OM4 on kompaktne ühendusseade, mis on loodud kahe SC-otsastatud multimood OM4 kiu ühendamiseks. Tarnitakse iseloomulikus roosas värvitoonis lihtsaks tuvastamiseks, adapter tagab stabiilse füüsilise ühenduse SC-pistmike vahel, säilitades optilise joonduse ja väikese sisestuskao. See on pakendatud ühe adapterina pakendis ja mõeldud siseruumides kiudoptiliseks ühendamiseks ja paneelipaigaldisteks, kus on nõutav OM4 multimood jõudlus.

Eelised

Adapteril on täpsed keraamilised joondushülsid, mis tagavad korratava pistikühenduse ja väikese signaalisummutuse. Selle SC-simpleks vormitegur säästab riiulipinda ja lihtsustab portidevahelisi ühendusi. Värviline korpus hõlbustab OM4 lingide kiiret tuvastamist keerukates kaabelduskeskkondades. Konstruktsioon toetab SC-pistikute kindlat lukustamist, et vältida juhuslikku lahtiühendamist, ja tagab mehaanilise stabiilsuse tavalistes ühenduskeskkondades.

Sobib

• Siseruumide fiiberoptilised jaotuspaneelid ja seinakarbid
• Multimood OM4 magistraal- ja horisontaallingid
• Andmekeskused ja serveriruumide ühendused
• Telekommunikatsioonikapid ja LAN-taristu

Peamised tehnilised andmed

• Pistiku tüüp: SC simplex SC simplexiks
• Režiim: Multimood (OM4)
• Korpuse värv: Roosa OM4 identifitseerimiseks
• Hülsi materjal: Keraamiline joondushülss väikese sisestuskao jaoks
• Paigaldus: Simpleks adapteri jalajälg paneelile või ühendajale paigaldamiseks
• Pakendi kogus: 1 adapter pakendis

Kasutamine

Sisestage SC-pistiku hülsid adapteri mõlemale küljele, kuni pistikud klõpsatavad kohale, tagades, et pistikute võtmed joonduvad korpuse orientatsiooniga. Veenduge õiges asetuses, tõmmates kaablit õrnalt; pistikud peaksid jääma lukustatuks. Jaotuspaneeli paigaldamiseks paigaldage adapter paneeli süvendisse või kassetti, mis on ette nähtud SC-simpleks adapteritele, ja kinnitage vastavalt paneeli tootja juhistele. Puhastage pistikute otsapinnad enne ühendamist, et minimeerida sisestuskadu ja tagasipeegeldusi.

Soovitused

Kasutage enne ühendamist sobivaid fiiberoptilisi puhastus- ja kontrollitööriistu. Vältige kiu painutamist üle selle minimaalse painderaadiuse adapteri lähedal ja kaitske adaptrit tolmu eest, kui seda ei kasutata, asetades kaitsekatted tagasi. Kriitiliste linkide jaoks teostage pärast paigaldamist sisestuskao ja tagastuskao mõõtmised, et kinnitada lingi jõudlust vastavalt OM4 multimood spetsifikatsioonidele.
