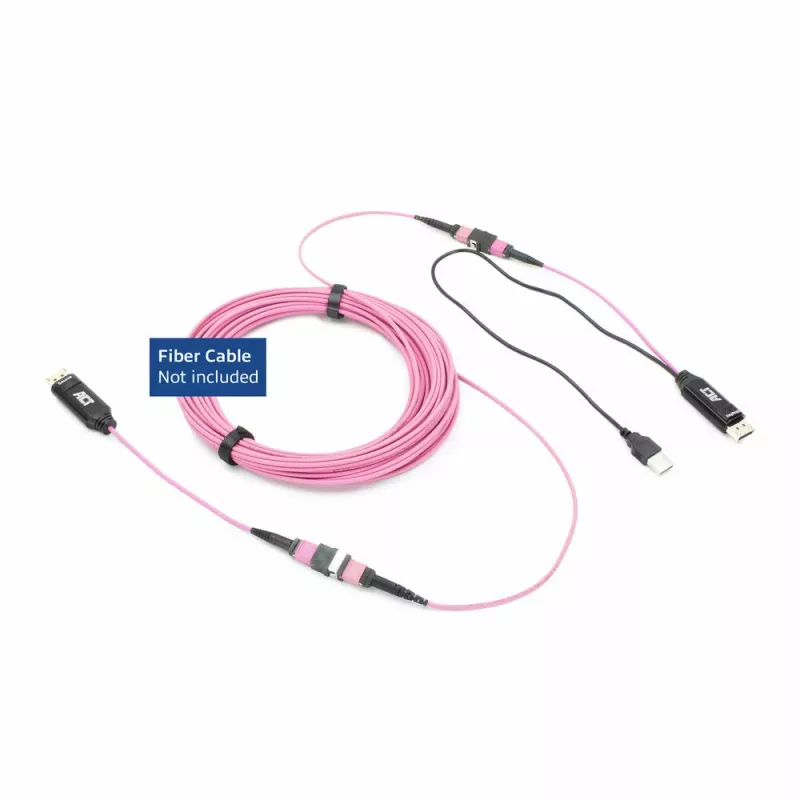

ACT DisplayPort-MTP/MPO adapterikomplekt DisplayPort-ühenduse pikendamiseks kuni 8K@60Hz

Pikendage 8K DisplayPort-signaali kuni 300 meetri kaugusele ACT DisplayPort-MTP/MPO adapterikomplekti (AK4165) abil. Adapterikomplekt toetab DisplayPort-videot kuni 8K@60Hz üle OM3/OM4 MTP/MPO fiiberoptiliste kaablite polaarsusega B, kasutades modulaarseid saatja (TX) ja vastuvõtja (RX) ühikuid, mida saab paindlikuks paigaldamiseks vahetada. Adapterid kasutavad fiiberoptikat ribalaiuse säilitamiseks ning elektromagnetiliste ja raadiosageduslike häirete vastu võitlemiseks.

Eelised

OM3/OM4 MTP/MPO fiibri kasutamine säilitab optimaalse signaali terviklikkuse, ribalaiuse ja kiiruse kogu ühenduse ulatuses (OM4 puhul kuni 300 meetrit; OM3 puhul kuni 100 meetrit). Andmed ja video edastatakse fiibri kaudu, seega on signaal immuunne elektromagnetiliste häirete (EMI) ja raadiosageduslike häirete (RFI) suhtes. TX ja RX moodulid on vahetatavad, võimaldades kahesuunalist kasutust, vahetades kaabliotsi, mitte kogu kaablit. Adapterikomplekt ühildub isaste DisplayPort-pistikutega ning vastab CE ja UKCA standarditele.

Sobib

• DisplayPort-videoühenduste pikendamiseks kuni 8K@60Hz pikkadel vahemaadel
• Professionaalsete AV-paigaldiste ja ringhäälingukeskkondade jaoks, mis nõuavad immuunsust EMI/RFI suhtes
• Andmekeskuse või struktureeritud kaabelduse seadistustes, kasutades OM3/OM4 MTP/MPO fiibrit polaarsusega B

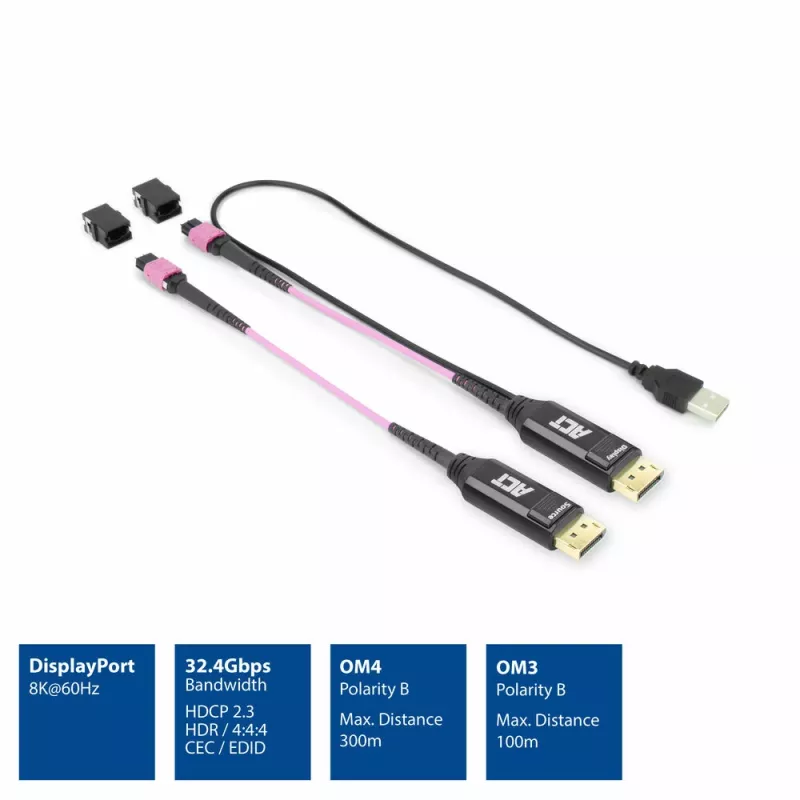

Peamised tehnilised andmed

• Mudel: AK4165
• Toetatud resolutsioon: 8K@60Hz

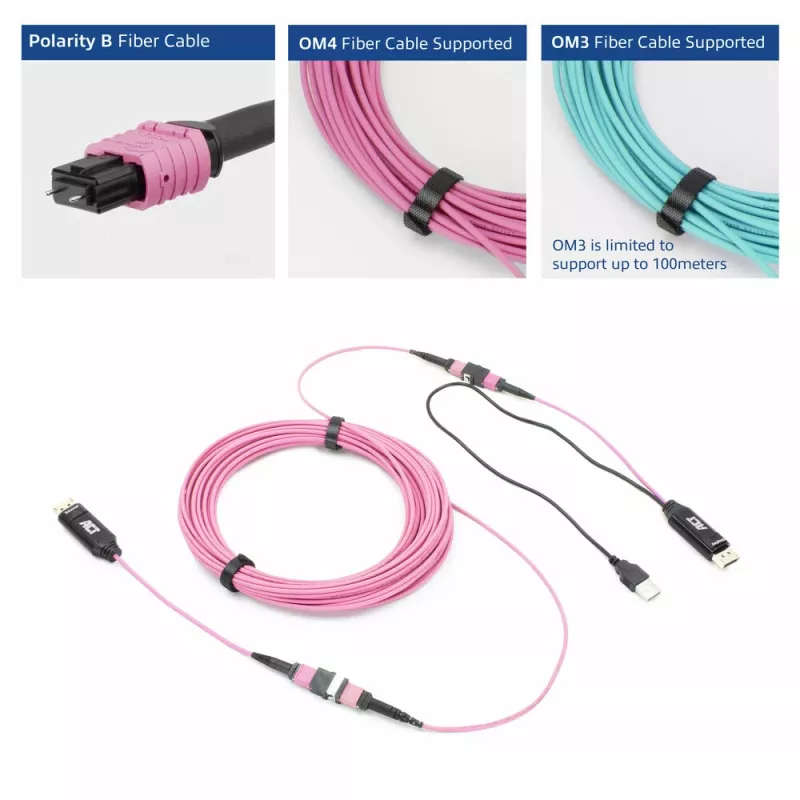

• Kaabli tüüp: OM3/OM4 MTP/MPO (polaarsus B)

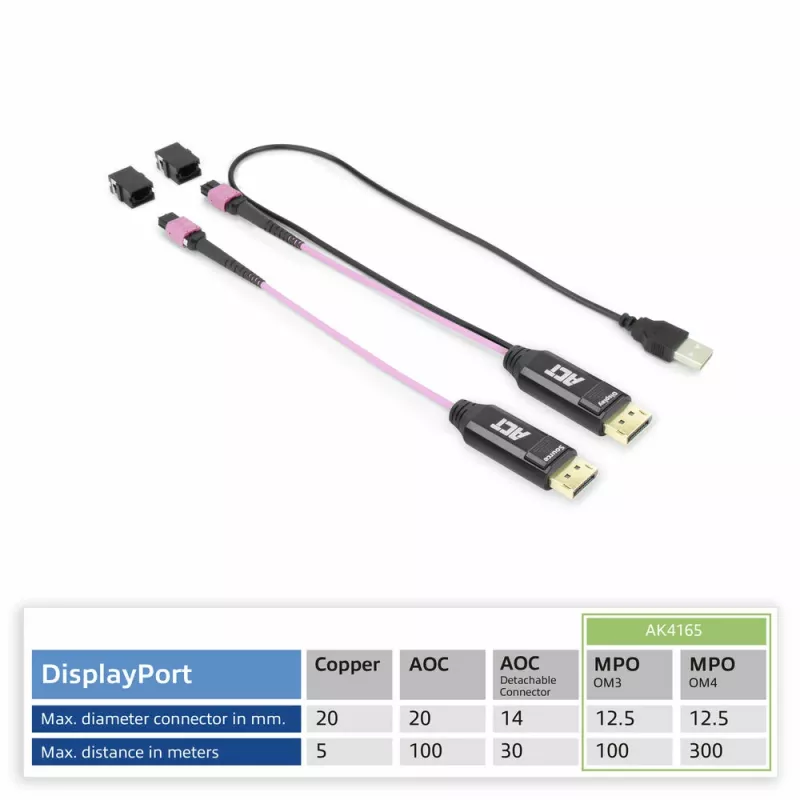

• Maksimaalne vahemaa: OM4 kuni 300 m; OM3 kuni 100 m
• Pistik: Isane DisplayPort
• Standardid: CE, UKCA, ANSI/TIA-568.2-D
• Kaabli läbimõõt: 3 mm
• Bränd: ACT
• Toote värv: Roosa

Kuidas kasutada

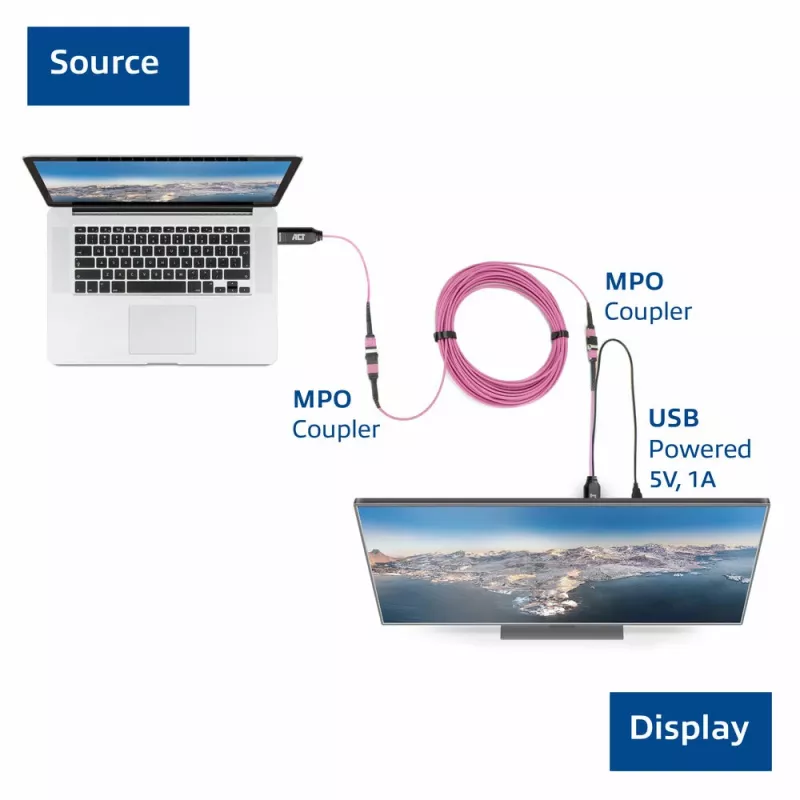

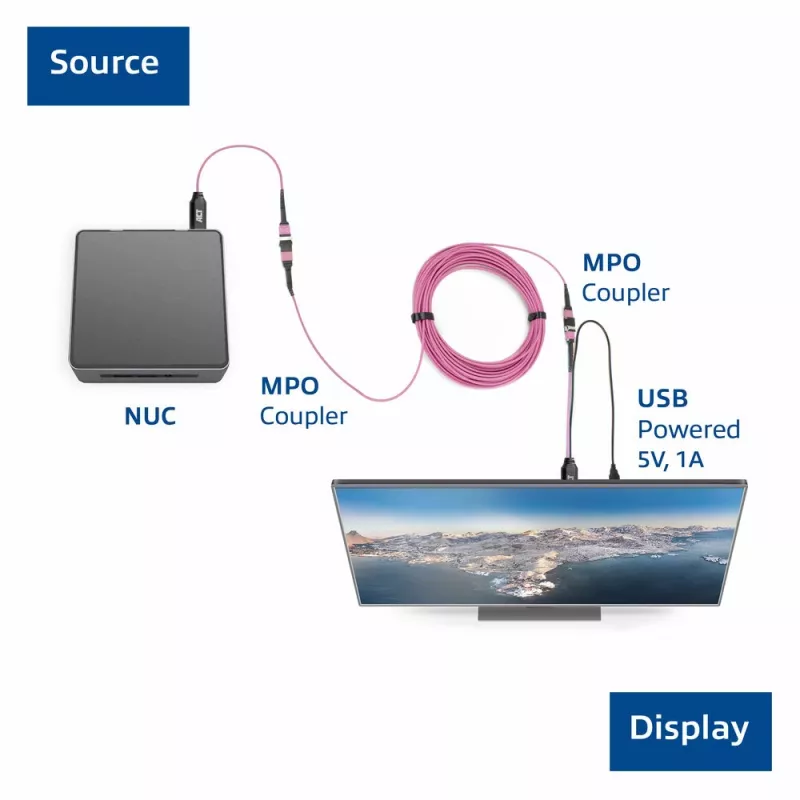

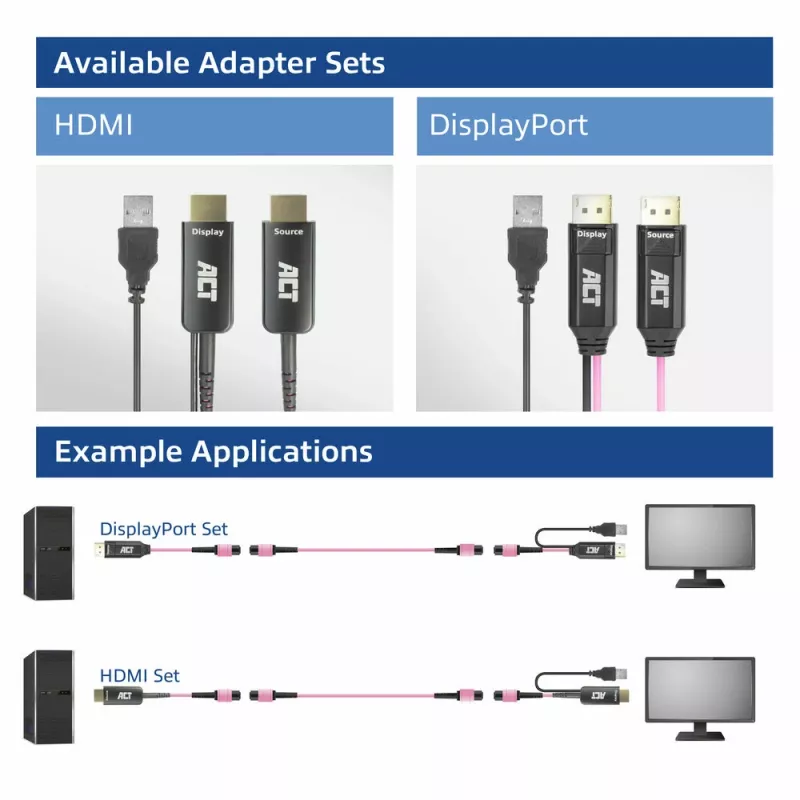

Paigaldage TX-ühik allika juurde isase DisplayPort-ühendusega ja RX-ühik kuva juurde. Ühendage TX ja RX, kasutades OM3/OM4 MTP/MPO fiiberoptilist kaablit polaarsusega B. Kahesuunaliseks kasutuseks vahetage TX ja RX kaabliotsi, mitte mooduleid. Kontrollige DisplayPort seadeid allikas ja kuvaris 8K@60Hz jaoks ning veenduge, et fiibri pikkus jääb OM3/OM4 piiridesse.

Soovitused

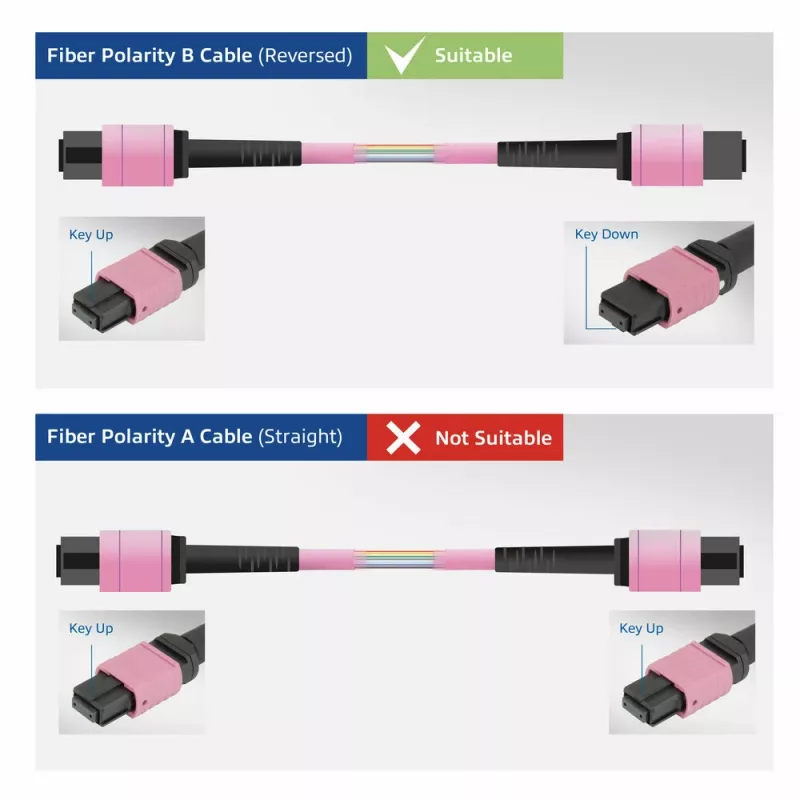

Kasutage OM4 fiibrit kuni 300 meetri pikkuste ühenduste puhul, et tagada täielik 8K@60Hz jõudlus; lühemate ühenduste puhul on OM3 vastuvõetav kuni 100 meetrini. Kaitske fiiberpistikuid tolmu ja füüsilise stressi eest ning kinnitage polaarsuse B joondamine MTP/MPO kaabli lõpetamisel või testimisel.
