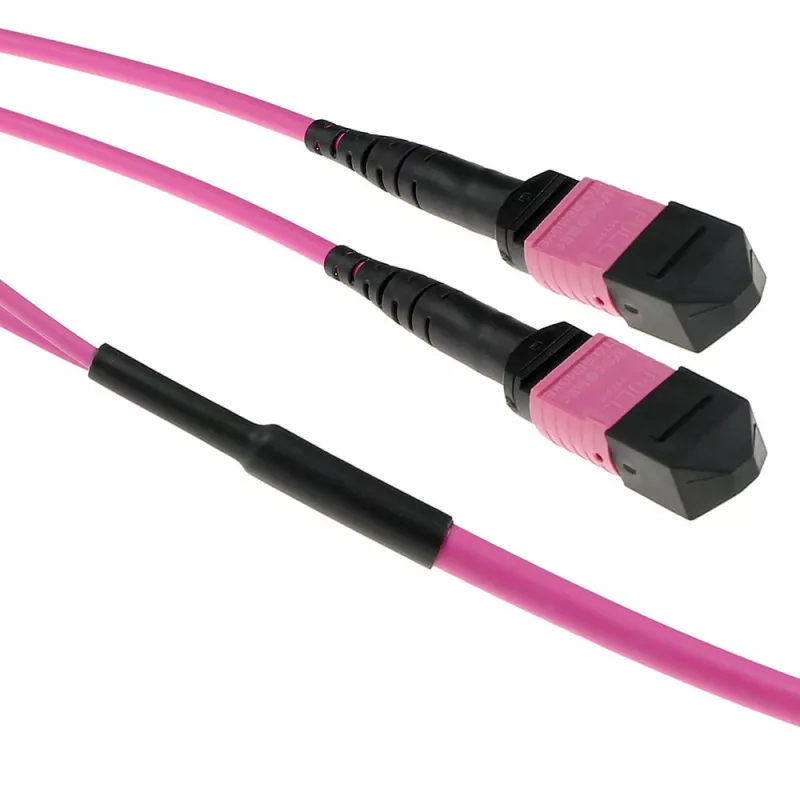

ACT DC5216 InfiniBand fiiberoptiline kaabel 100m 2x MPO OM4 50µm

MTP/MPO magistraalkaablid on mõeldud kasutamiseks andmekeskustes ja serveriruumides
MTP/MPO magistraalkaablid on kiudoptilised kaablid, millel on eelterminaadiga MTP-pistikud, nn eeltermineeritud kaablid, mida kasutatakse järjest enam andmekeskustes ja serveriruumides.

Sobivad punkt-punkti ja püsikaabelduse jaoks
Andmekeskustes eristatakse kahte kaabelduse teostusviisi. Punkt-punkti kaabeldus tähendab, et seadmed ühendatakse omavahel otse. Püsikaabeldus, mida nimetatakse ka struktureeritud kaabelduseks, hõlmab paneelide, paigalduskaablite ja jaotuskaablite kasutamist.

ACT MTP/MPO magistraalkaablid sobivad nii punkt-punkti kui ka struktureeritud kaabelduslahendusteks. Astmelise lehvikjaotuse abil saab kaableid hõlpsasti ühendada nii jaotuspaneelide kui ka seadmetega, näiteks kommutaatorite, serverite ja salvestusseadmetega. Tänu väikese läbimõõduga kaablitele saab magistraalkaableid suuremates kogustes kasutada ka kaablirennides ja 19" kappides. Allpool selgitame seda üksikasjalikumalt.

Olenemata sellest, kas valite punkt-punkti või struktureeritud lahenduse, saate ACT MTP/MPO magistraalkaablitega kiiresti ja lihtsalt üles seada oma andmekeskuse või serveriruumi.

Kuni 50% rohkem mahtu tänu ülikompaktsele kaablile
ACT MTP/MPO magistraalkaablid sobivad tänu õhukesele läbimõõdule (6,8 mm) tiheda ühendustihedusega andmekeskustesse ja serveriruumidesse. Tänu meie ülikompaktsete väikese läbimõõduga kaablite konstruktsioonile on võimalik paigutada kuni 50% rohkem kaableid kiudoptilisse renni/kaablikanalisse. See tagab parema skaleeritavuse tulevaste võrgulaienduste jaoks.

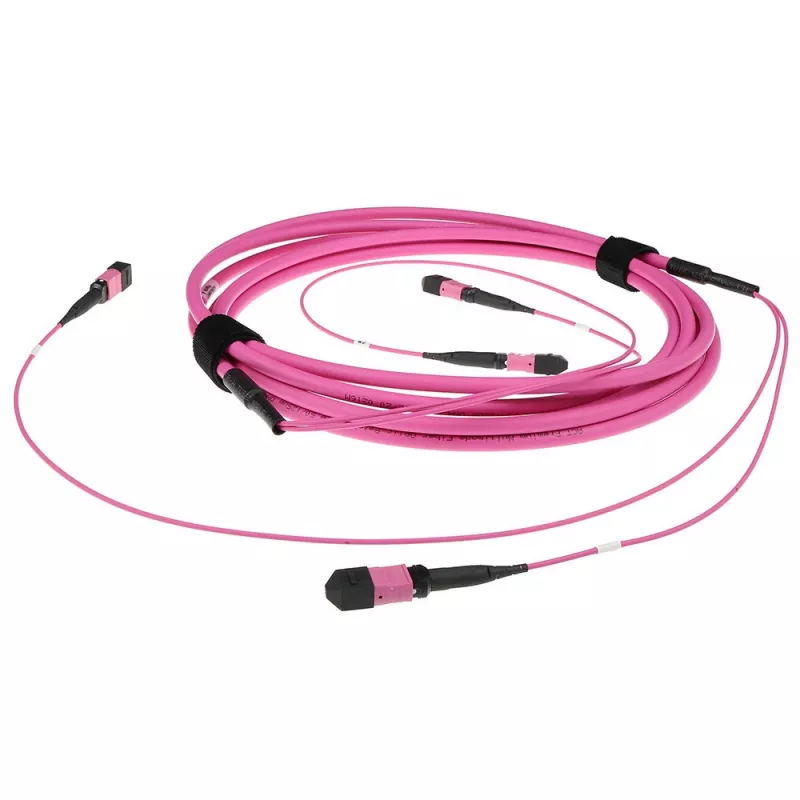

Kompaktsed lehvikjaotused tagavad rohkem ruumi võtmeasetuskohtades
Aktiivsete seadmete lähedal või 19" kappide riiulitel napib sageli ruumi. ACT-s arvestame sellega, muutes oma magistraalkaablite lehvikjaotused võimalikult kompaktseks, kuid siiski töökindlaks.
Teeme seda, kasutades MTP/MPO magistraalkaablites 2 mm lehvikjaotuskaableid 12 kiu kohta. Need kaablid on tänu väikesele läbimõõdule paindlikumad ja võtavad vähem ruumi, kuid pakuvad samasugust tõmbekoormuse leevendust nagu standardsed fiiberoptilised jaotusjuhtmed. Ka üleminek kaablilt lehvikjaotusele on kompaktne, mis muudab paigaldamise lihtsamaks ja säästab ruumi.

ACT DC5216. Kaabli pikkus: 100 m, Fiiberoptiline tüüp: OM4, Pistik 1: 2x MPO, Pistik 2: 2x MPO, Südamiku läbimõõt: 50 µm

Kasutamine

Suunake magistraalkaabel läbi selleks ettenähtud kaablikanalite või 19" kapi avade piirkonda, kus MPO-pistikud lõpetatakse paneelidel või otse seadmemoodulitesse. Kasutage kompaktseid lehvikjaotusi MPO otsikute muutmiseks tavalisteks fiiberportideks või jaotusjuhtmeteks vastavalt jaotuspaneeli või seadme vajadustele. Kinnitage kaabel ja lehvikjaotused sobivate tõmbekoormuse leevendusklambritega ning järgige oma andmekeskuse painderaadiuse ja marsruutimiseeskirju, et säilitada optiline jõudlus.

Soovitused

Parimate tulemuste saavutamiseks kasutage ACT DC5216 keskkondades, mis nõuavad suure tihedusega fiibermarsruutimist ja minimaalset riiuliruumi kasutust. Järgige tootja poolt soovitatud painderaadiuseid, vältige teravaid painutusi lehvikjaotuste lähedal ning kontrollige MPO-otspindu enne kasutuselevõttu, et tagada optimaalne signaali terviklikkus.
