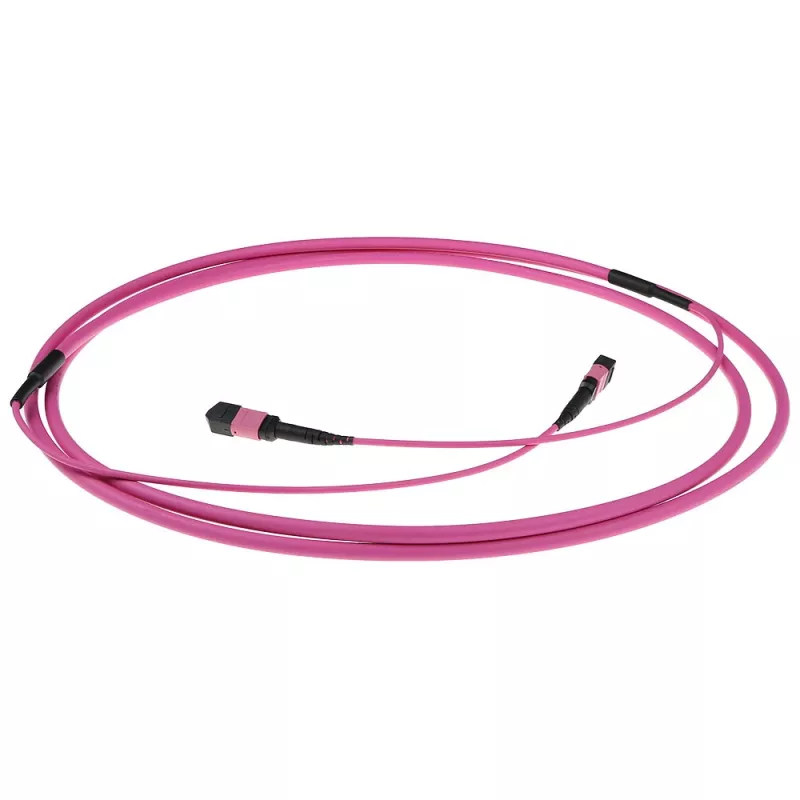

ACT 25 meetri mitmemoodiline 50/125 OM4(OM3) polaarsus A fiiber magistraalkaabel koos MTP/MPO emaste pistikutega

ACT 25m mitmemoodiline 50/125 OM4(OM3) fiiber magistraalkaabel koos MTP/MPO emaste pistikutega on 12-kiuline, 6,5 mm magistraalkaabel, mis on mõeldud suure tihedusega andmekeskuse keskkondadesse ja magistraalliinidele. See kasutab OM4 mitmemoodilist fiibrit, mis on tagasiühilduv OM3-ga ja on ette nähtud kasutamiseks QSFP transiiveritega või kiirete võrguinfrastruktuuride osana. Kaablil on MTP US Conec pistik mõlemas otsas, et tagada väike sisestuskadu ja parem mehaaniline jõudlus.

Eelised

Ülikompaktne disain ühendab 12 kiudu ühes 6,5 mm magistraalkaablis, vähendades ruumikasutust riiulites ja kanalites. MTP US Conec pistikud tagavad väikese kao ja ühtlase optilise jõudluse parema mehaanilise vastupidavusega. OM4 fiiber toetab suuremat ribalaiust ja pikemaid mitmemoodilisi linke, jäädes samas ühilduvaks OM3 seadmetega. Polaarsus A juhtmestik lihtsustab integreerimist süsteemides, mis nõuavad seda konfiguratsiooni.

Sobib

• Andmekeskuse magistraalvõrgud ja suure tihedusega ühendused
• Ühendused QSFP transiiverite ja kiirete moodulitega
• Mitmemoodiline võrguinfrastruktuur, mis nõuab OM4/OM3 ühilduvust

Peamised spetsifikatsioonid

• Pikkus: 25 m
• Fiibri tüüp: Mitmemoodiline 50/125 µm OM4 (tagasiühilduv OM3-ga)
• Kiudude arv: 12 kiudu
• Kaabli läbimõõt: 6,5 mm
• Pistiku tüüp: MTP/MPO emane (MTP US Conec)
• Polaarsus: A
• Bränd/mudel: ACT, MPN DC5000
• EAN: 8716065420692

Kasutusjuhend

Suunake magistraalkaabel läbi riiulite või kaitsesüsteemide, vältides teravaid painutusi ja liigset tõmbepinget. Ühendage mõlemad otsad ühilduvatesse MTP/MPO adapteritesse või kassettpaneelidesse ning ühendage QSFP transiiverite või ühenduspaneelidega, järgides polaarsus A juhtmestiku skeemi. Enne ühendamist veenduge, et pistikud on puhtad, ja kinnitage kaabel, et vältida pinget pistikuliidestele.

Soovitused

Kontrollige ja puhastage MTP pistikud sobivate fiibripuhastusvahenditega enne paigaldamist, järgige minimaalset painderaadiust vastavalt tootja juhistele ning kasutage ühilduvaid MPO/MTP adaptereid või kassette, et säilitada väike kadu ja mehaaniline terviklikkus.
