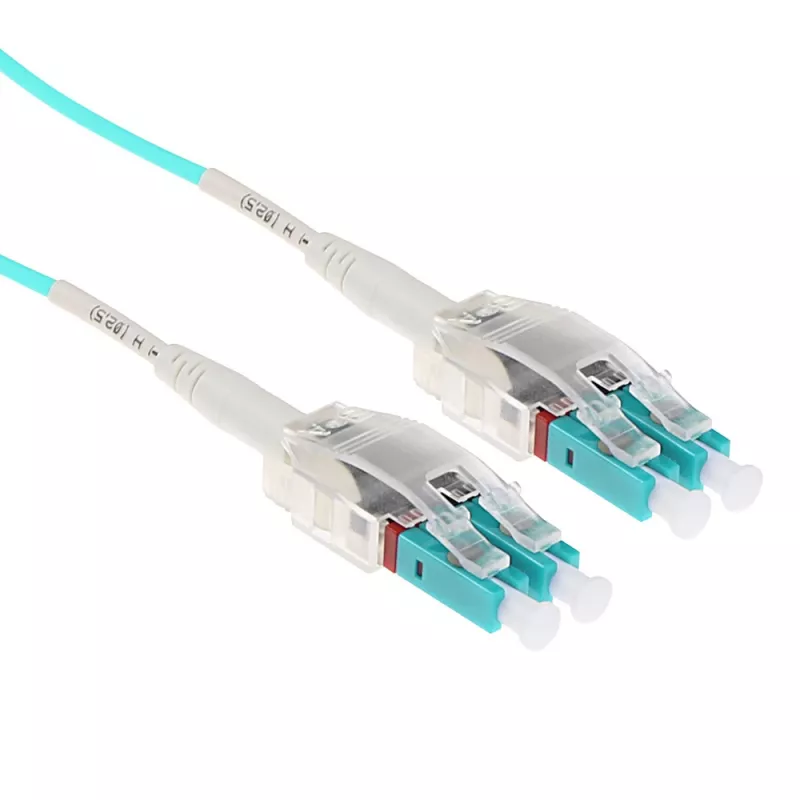

ACT 20 meetrit mitmerežiimiline 50/125 OM3 polaarsuse pööramisega fiiberoptiline kaabel LC-pistikutega

ACT 20 meetrit mitmerežiimiline 50/125 OM3 polaarsuse pööramisega fiiberoptiline kaabel pakub 20 m dupleksühendust LC-pistikutega mõlemas otsas. Mõeldud mitmerežiimilistesse keskkondadesse, kasutab kaabel 50 µm südamikku ja OM3 klassi klaasi, et toetada suure ribalaiusega edastust. Polaarsuse pööramise funktsioon hoiab õiget signaali orientatsiooni ja vähendab ülekõnet, mis aitab säilitada signaali terviklikkust andmekeskuse ja ettevõtte ühendustes. See kaabel on mõeldud lühi- kuni keskmise vahemaa mitmerežiimilistesse võrkudesse ja struktureeritud kaabelduspaigaldistesse, kus on vaja usaldusväärset 10 Gigabit Etherneti jõudlust.

Eelised

Kaabli OM3 spetsifikatsioon võimaldab 10 Gigabit Etherneti edastust kuni 300 meetrit mitmerežiimilise fiibri kaudu ning 50/125 µm südamiku/katte geomeetria sobib standardse mitmerežiimilise varustusega. Kaks LC-pistikut pakuvad kompaktset dupleksühendust, mis ühildub paljude transiiverite ja jaotuspaneelega. Polaarsuse pööramise disain lihtsustab õiget kanalipaaride moodustamist ja vähendab valede terminalide ohtu, mis mõjutavad ühenduse jõudlust. Üldine konstruktsioon tasakaalustab paindlikkuse marsruutimisel piisava kaitsega tüüpilistes raami- ja torupaigaldistes.

Sobib

• Andmekeskuse magistraalühendused ja serverifarmi ühendused
• 10 Gigabit Etherneti ühendused ettevõtte LAN-ides
• Patchimine fiibripaneelide ja transiiverite vahel
• Ülikoolilinnaku magistraal- ja horisontaalsed mitmerežiimilised ühendused

Peamised tehnilised andmed

• Pikkus: 20 meetrit
• Fiibri tüüp: mitmerežiimiline
• Südamiku/katte läbimõõt: 50/125 µm
• OM klass: OM3
• Pistiku tüüp: LC kuni LC dupleks
• Polaarsus: pööratud disain kanali orientatsiooni säilitamiseks
• Toetatud andmeedastuskiirus: sobib 10 Gigabit Ethernetile kuni ~300 m

Kuidas kasutada

Paigaldage kaabel, juhtides selle kaablihaldussüsteemi kaudu ja sisestades LC-pistikud jaotuspaneele, transiiverite või võrguseadmete vastavatesse duplekspordidesse. Enne ühendamist veenduge, et pistikud on puhtad, et vältida jõudluse langust; vajadusel kasutage sobivaid fiibri puhastusvahendeid. Kontrollige polaarsust, kontrollides pärast paigaldamist saatmis- ja vastuvõtujoondust. Kinnitage üleliigne pikkus, et vältida järske käänakuid ja säilitada tootja määratud minimaalne painutamisraadius optilise jõudluse säilitamiseks.

Soovitused

Optimaalse jõudluse jaoks kasutage seda OM3 mitmerežiimilist kaablit koos ühilduvate LC-põhiste transiiveritega ja hoidke painutamisraadius suurem kui kaabli määratud miinimum. Puhastage pistikud enne iga ühendust ja vältige korduvat mehaanilist stressi pistiku otstes. 10 Gigabit Etherneti ülemise kauguspiiri lähedal olevate ühenduste korral kontrollige ühenduse jõudlust optilise testriga, et kinnitada sumbuvust ja pidevust.
