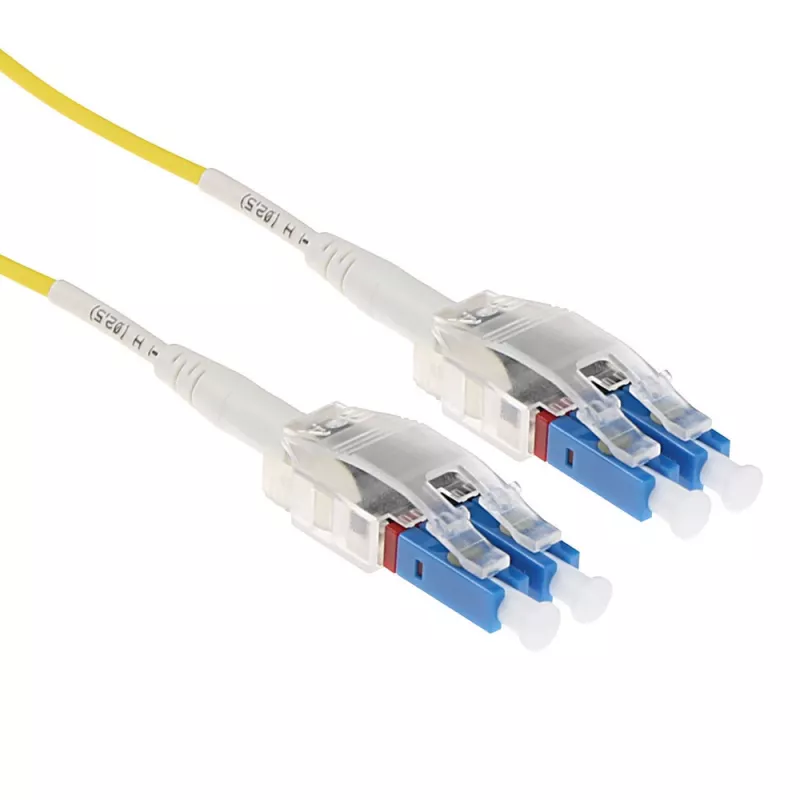

ACT 10 m Singlemode 9/125 OS2 Polaarsuse pööramisega fiiberoptiline kaabel LC-pistikutega

ACT Singlemode Fiiberoptiline Kaabel 10 m, LC-pistikutega ja OS2 9/125 konstruktsiooniga, on singelemoodiline harukaabel, mis on mõeldud pikamaa optiliseks andmesideks. Kaabel kasutab 9 µm südamiku läbimõõduga singelemoodilist kiudu, mis on optimeeritud OS2 jõudlusele, ja on otsastatud LC-pistikutega kompaktseks dupleksühenduseks. 10-meetrise pikkuse ja polaarsuse pööramise konstruktsiooniga toetab see kiireid ühendusi võrguseadmete, optiliste transiiverite ja harupaneelide vahel, säilitades väikese sisestuskadu ja kontrollitud tagasihajumise.

Eelised

See singelemoodiline fiiberoptiline kaabel pakub väikese läbimõõduga ja madala sumbumisega teed, mis sobib pikamaa ühendusteks. LC-otsad pakuvad kompaktset vormitegurit, mis ühildub kaasaegsete transiiverite ja suure tihedusega harupaneelidega. OS2 9/125 kiu geomeetria tagab väikese signaalikadu pikkadel vahemaadel ning polaarsuse pööramise disain lihtsustab paaride moodustamist dupleksliinides. Kaabel on ehitatud stabiilse optilise jõudluse ja usaldusväärsete ühendustsüklite jaoks.

Sobib

• Optiliste transiiverite ühendamiseks telekommunikatsiooni- ja andmekeskuste seadmetes
• Harupaneeli ja lüliti või ruuteri singelemoodilisteks ühendusteks
• Pikamaa punkt-punkti fiiberoptilisteks ühendusteks hoonetes või hoonete vahel
• Labori- ja testimisülesanneteks, mis nõuavad standardiseeritud singelemoodilisi LC-ühendusi

Peamised spetsifikatsioonid

• Kiu tüüp: Singelemoodiline, OS2
• Südamiku/katte läbimõõt: 9/125 µm
• Pistiku tüüp: LC-LC, dupleks
• Kaabli pikkus: 10 m
• Polaarsus: Pööratud (dupleksorientatsioon)
• Tüüpilised rakendused: Pikamaa optilised ühendused, harundamine, seadmete omavaheline ühendamine

Kasutusjuhend

Kontrollige pistikute ja portide puhtust enne paigaldamist ning vajadusel kasutage sobivaid fiiberoptilise kiu puhastusvahendeid. Juhtida 10 m kaablit ilma järskude paindeta; järgige minimaalset painderaadiust, mille on määranud kiu tootja, kui paigaldate kaablit riiulitesse või kaablikanalitesse. Sisestage LC-pistikud sobivatesse LC-portidesse, kuni need klõpsavad, tagades õige dupleksorientatsiooni saatmis- ja vastuvõtupaaride jaoks. Pärast ühendamist kontrollige ühenduse terviklikkust optilise võimsusmõõturi või kvalifitseeritud transiiveri diagnostikaga.

Soovitused

Hoidke pistikute tolmukorgid paigal kuni lõpliku ühenduseni, vältige kaabli painderaadiuse ületamist ja hoidke kaablit lahtiselt kerituna, et vältida mikropaindeid. Kriitiliste paigalduste korral viige läbi sisestuskao ja tagasihajumise mõõtmised, et kinnitada jõudluse vastavust süsteemi nõuetele.
