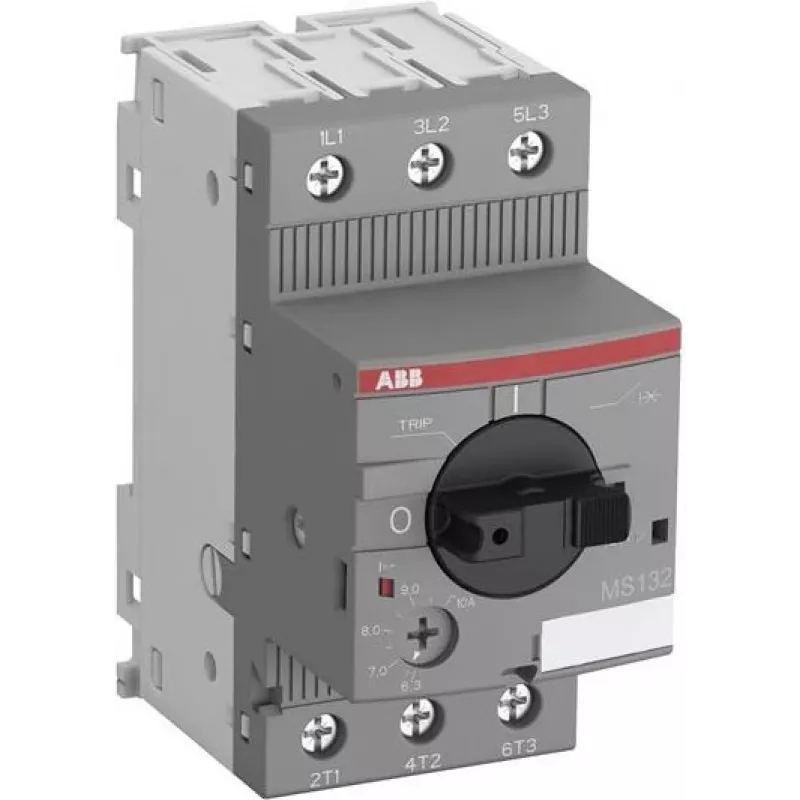

ABB MS132-1.6 Motor Protection Circuit Breaker 1.0-1.6A

Mootorid on tööstuse tööhobused, kuid need on vastuvõtlikud ülekoormustele ja lühistele, mis võivad tootmise peatada. ABB MS132-1.6 mootorikaitsekaitselüliti on loodud kaitsma teie kolmefaasilisi mootoreid nende ohtude eest, tagades usaldusväärse töö ja minimeerides seisakuid. Reguleeritava termilise väljalülitusvahemikuga 1,0–1,6 A ja fikseeritud magnetilise väljalülitusega 20,5 A pakub see kompaktne seade täpset kaitset, mis on kohandatud teie mootori vajadustele.

Kellele see on mõeldud

See kaitselüliti on ideaalne elektriinseneridele, kilpide ehitajatele ja hooldustehnikutele, kes vajavad usaldusväärset ja ruumisäästlikku lahendust mootorikaitseks tööstuslikes juhtkilpides, tööpinkides, pumpades ja ventilaatorites. See sobib rakendusteks kuni 690 V vahelduvvooluni ja vastab rahvusvahelistele standarditele, muutes selle mitmekülgseks valikuks ülemaailmsete projektide jaoks.

Peamised omadused

• Termomagnetiline väljalülitusseade reguleeritava termoseadega (1,0–1,6 A) ja fikseeritud magnetilise väljalülitusega (20,5 A)
• Kõrge lülitusvõime 100 kA 400 V vahelduvvoolu juures tagab tugeva lühisekaitse
• Kolm poolust kruviühendustega turvalise juhtmestiku jaoks
• DIN-liistule kinnitamine (TH35-7.5 või TH35-15) kiireks paigalduseks
• IP20 kaitse klemmidel, sobib kasutamiseks suletud kilpides
• Laia töötemperatuuri vahemik: -25 °C kuni +70 °C
• Pikk elektriline ja mehaaniline vastupidavus: 100 000 tsüklit mõlemat
• Vastab standarditele IEC/EN 60947-1, 60947-2 ja 60947-4-1

Tehnilised andmed

• Nimitalitlusvool (Ie): 1,0–1,6 A
• Nimitalitluspinge (Ue): 690 V vahelduvvoolu
• Nimiisolatsioonipinge (Ui): 690 V
• Nimilöökpinge (Uimp): 6 kV
• Nimilühislülitusvõime (Icu) 400 V vahelduvvoolu juures: 100 kA
• Pooluste arv: 3
• Väljalülituskarakteristik: termomagnetiline
• Magnetilise väljalülituse vool (Ii): 20,5 A
• Ühendustüüp: kruviühendused
• Kaitsetase: IP20 (klemmid)
• Võimsuskadu pooluse kohta: 0,5 W
• Töötemperatuuri vahemik: -25 kuni +70 °C
• Laotustemperatuuri vahemik: -50 kuni +80 °C
• Standardid: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1

Näpunäited

Optimaalse kaitse tagamiseks seadke termiline väljalülitusvool vastavaks mootori nimikoormusvoolule, mis on märgitud mootori andmesildil. Paigaldage kaitselüliti alati korpusesse, mis tagab piisava kaitse tolmu ja niiskuse eest, ning veenduge, et lühisvool paigalduskohas ei ületa 100 kA. Hoolduseks kontrollige perioodiliselt klemmide pingutust ja testige väljalülitusmehhanismi.
