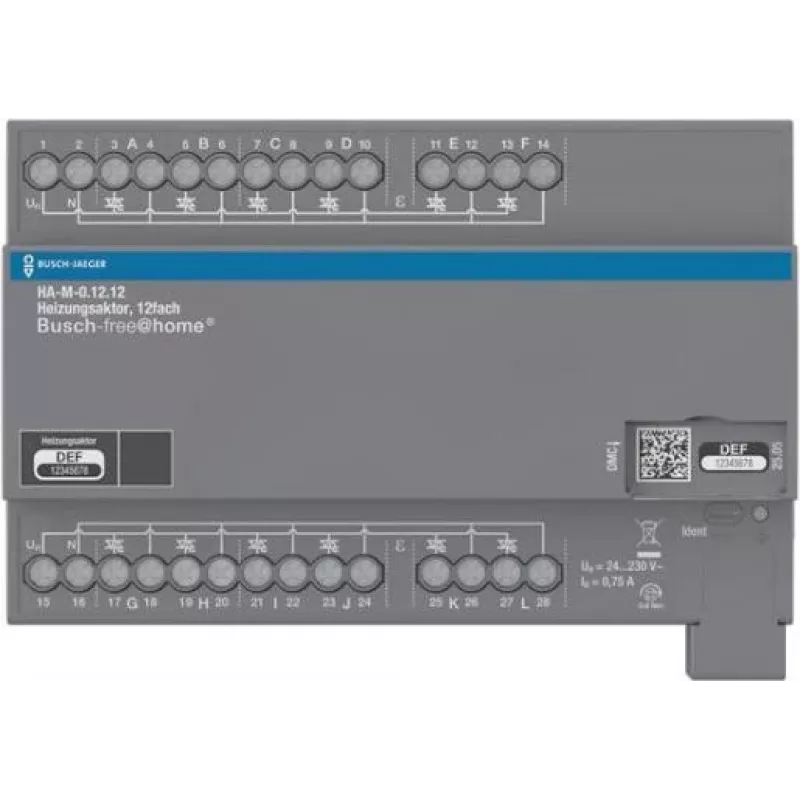

ABB Küttetoimiku HA-M-0.12.12 12-kordne 230 V REG BJE

ABB küttetoimik HA-M-0.12.12 on KNX-võrguga ühilduv 12-kanaliline küttetoimik, mis on ette nähtud elektrotermiliste ventiiliajamite juhtimiseks hooneautomaatikasüsteemides. Sellel on 12 sõltumatut väljundit, millest igaüks on nimiväärtusega 230 V AC ja 0,12 A, koguväljundvooluga 1,44 A. Toimik toetab nii 2-punkti (ON/OFF) kui ka PWM juhtimisrežiime, muutes selle mitmekülgseks erinevate kütte rakenduste jaoks. See paigaldatakse DIN-liistule (MDRC) laiusega 12 moodulit (216 mm) ning pakub käsitsi juhtimist ja LED-oleku indikatsiooni iga kanali kohta. Seade sisaldab lühise- ja ülekoormuskaitset iga kanali kohta, tagades usaldusväärse töö. Loogika toide saadakse KNX-võrgust, samas kui väljundid vajavad võrgutoidet. Toimik sobib kasutamiseks elu- ja ärihoonete haldussüsteemides.

Eelised

Usaldusväärne 12-kanaliline juhtimine elektrotermilistele ventiiliajamitele; toetab nii ON/OFF kui ka PWM juhtimist; käsitsi juhtimine ja LED-olek iga kanali kohta; lühise- ja ülekoormuskaitse; kompaktne DIN-liistu disain.

Sobib

• Küttesüsteemid KNX hooneautomaatikas
• Elektrotermiliste ventiiliajamite juhtimine
• Elamu- ja ärihoonete HVAC rakendused

Peamised tehnilised andmed

• Väljundite arv: 12 kanalit
• Väljundpinge: 230 V AC
• Väljundvool kanali kohta: 0,12 A
• Koguväljundvool: 1,44 A
• Juhtimistüüp: 2-punkti (ON/OFF) või PWM
• Koormuse tüüp: Elektrotermilised ventiiliajamid
• Siinisüsteem: KNX
• Paigaldusviis: DIN-liist (MDRC)
• Mooduli laius: 12 moodulit (216 mm)
• Kaitsetase: IP20
• Töötemperatuur: 0 °C kuni +45 °C
• Hoiutemperatuur: -25 °C kuni +70 °C
• Ühendused: Kruviühendused väljunditele, KNX-siini klemm
• Käsitsi juhtimine: Jah, kanali kohta
• Oleku indikatsioon: LED kanali kohta
• Lühisekaitse: Jah, kanali kohta
• Ülekoormuskaitse: Jah, kanali kohta
• Abitoidet: KNX-võrgust (loogika) ja võrgust (väljundid)
• Seadme voolutarve: < 5 W (ilma koormuseta)

Soovitused

Optimaalse jõudluse saavutamiseks kasutage koos ABB KNX siinikomponentide ja sobivate elektrotermiliste ventiiliajamitega. Tagage nõuetekohane paigaldus kvalifitseeritud elektriku poolt.
