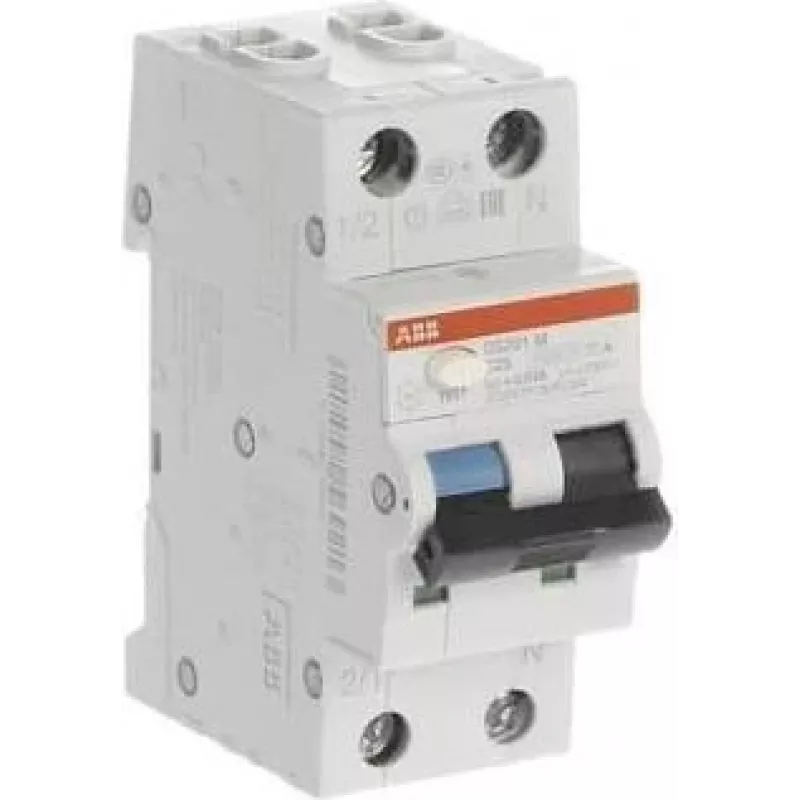

ABB 2CSR275180R0165 RCBO 1P+N 16A C-karakteristik 30mA AC tüüp 6kA 2 moodulit DS201

Elektri rikked ja ülekoormused võivad põhjustada ohtlikke olukordi, kahjustades seadmeid ja ohustades inimeste turvalisust. ABB 2CSR275180R0165 ühendab rikkevoolukaitse ja ülekoormuskaitse ühte kompaktsesse seadmesse, tagades usaldusväärse kaitse inimestele ja paigaldistele. See DS201 seeria RCBO tuvastab maanduslekkevoolud 30 mA juures ja lülitab kohe välja, kaitstes samal ajal ka ülekoormuse ja lühise eest C-karakteristikuga. See on ideaalne lahendus elu- ja ärirakendustes, kus nii ohutus kui ka ruum on olulised.

Kellele see on mõeldud

See seade on mõeldud elektrikutele, kilpide ehitajatele ja rajatiste halduritele, kes peavad kaitsma lõppahelaid jaotuskilpides. See sobib eriti pistikupesadele, valgustusahelatele ja muudele koormustele, kus on vajalik kaitse elektrilöögi eest. 1P+N disain kahe mooduli laiusega muudab selle hõlpsasti integreeritavaks standardsetele DIN-liistudele, säästes ruumi ilma ohutust kahjustamata.

Peamised omadused

• Kombineeritud rikkevoolu- ja ülekoormuskaitse (RCBO)
• Nimivool 16 A, väljalülituskarakteristik C
• Tundlikkus 30 mA, AC tüüpi rikkevoolu tuvastus
• Lühislülitusvõime 6 kA, nimipinge 230 V AC
• Kompaktne 2-mooduli laius, DIN-liistule paigaldus
• Kõrge elektriline ja mehaaniline vastupidavus
• Vastab standardile IEC/EN 61009-1

Tehnilised andmed

• Toote tüüp: RCBO
• Seeria: DS201
• Pooluste arv: 1P+N
• Nimivool (In): 16 A
• Väljalülituskarakteristik: C
• Nimiväärtuslik rikkevool (IΔn): 30 mA
• Rikkevoolu tüüp: AC
• Nimipinge (Ue): 230 V AC
• Nimisagedus: 50/60 Hz
• Nimiline lühislülitusvõime (Icn): 6 kA
• Moodulite arv: 2
• Paigaldusviis: DIN-liist
• Elektriline vastupidavus: 10000 tsüklit
• Mehaaniline vastupidavus: 20000 tsüklit
• Klemmi tüüp: Kruviklemmid
• Klemmi mahtuvus jäik juhe: 35 mm²
• Klemmi mahtuvus painduv juhe: 25 mm²
• Kaitsetase: IP20 (klemmid)
• Töötemperatuuri vahemik: -25 kuni +55 °C
• Standardid: IEC/EN 61009-1

Näpunäited

Selle RCBO paigaldamisel veenduge, et ülemine ülekoormuskaitse on kooskõlastatud, et vältida tarbetuid väljalülitusi. Elektrooniliste koormuste puhul, mis võivad tekitada alalisvoolu rikkevoolusid, kaaluge A või B tüüpi rikkevoolukaitseseadme kasutamist. Testige seadet alati pärast paigaldamist testnupuga ja perioodiliselt hoolduse käigus.
