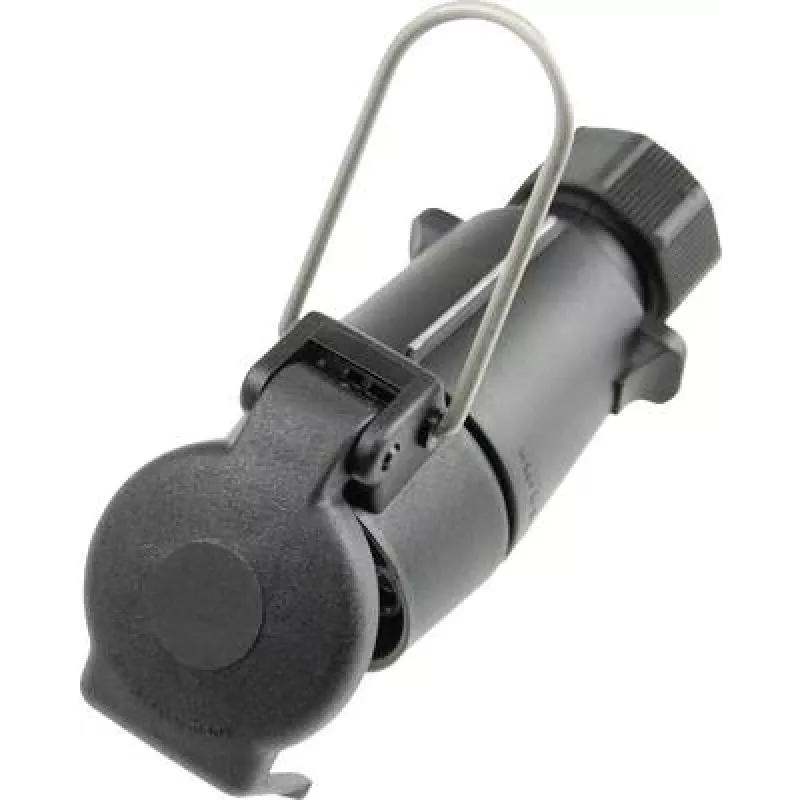

7‑pooluseline haagise pistik AS Schwabe 60463 avatud kaabliotstega, 7‑kontaktiline elektripistik

7‑pooluseline haagise pistik AS Schwabe 60463 avatud kaabliotstega on 7‑kontaktiline elektripistik, mis on mõeldud haagiste ja pukseerimise elektrisüsteemidele. Tarnitakse avatud kaabliotstega otse juhtmestikuks, pakkudes kompaktset ja töökindlat liidest haagise tulede, suunatulede ja abitoiteahelate ühendamiseks pukseeriva sõidukiga. Pistik on ette nähtud kindlaks integreerimiseks sõiduki või haagise juhtmestikus, kus on vaja püsivat või poolpüsivat juhtmega ühendust.

Eelised

Konstruktsioon võimaldab otsejuhtmestikku olemasolevate juhtmestikega, ilma et oleks vaja täiendavaid pistikupesa adaptereid, vähendades ühenduspunkte ja võimalikke rikkeid. Seitse kontakti toetavad haagise standardfunktsioone, sealhulgas tagatulesid, piduritulesid, suunatulesid ja eraldi ahelat tagurdamiseks või abitoiteks. Vastupidavad kontaktipesad ja stabiilne väliskest aitavad säilitada elektriühenduse püsivust teeoludes. Avatud kaabliotsad võimaldavad paindlikku kaabli valikut ja pikkuse kohandamist, et vastata individuaalsetele paigaldusnõuetele.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Valmistage kaabel ette, eemaldades väliskesta ja üksikjuhtmed vajaliku pikkuseni. Sisestage iga juhe vastavasse klemmi vastavalt sõiduki ja haagise juhtmestiku skeemile, kinnitades soovitatud press- või jootemeetodil ja olemasolevate kinnituskruvidega. Veenduge, et avatud kaabliotsad oleksid piisavalt isoleeritud ja tõmbekoormuse leevendusega, enne kui paigaldate pistiku vastavasse pistikupessa. Pärast juhtmestikku kontrollige tulede ja signaalide järjepidevust ja õiget toimimist multimeetri abil või ühendades pukseeriva sõidukiga ja kasutades iga ahelat.

Soovitused

Kasutage termokahanevat toru või sobivaid kaablilühendeid, et kaitsta paljastatud juhte ja parandada tõmbekoormuse leevendust. Enne lõplikku paigaldamist kontrollige juhtmevärve ja kontakti määramist sõiduki ja haagise dokumentatsiooni alusel. Kontrollige regulaarselt kontaktide korrosiooni ja veenduge, et kruvid või pressliited on pingul, et säilitada usaldusväärne elektriühendus.
