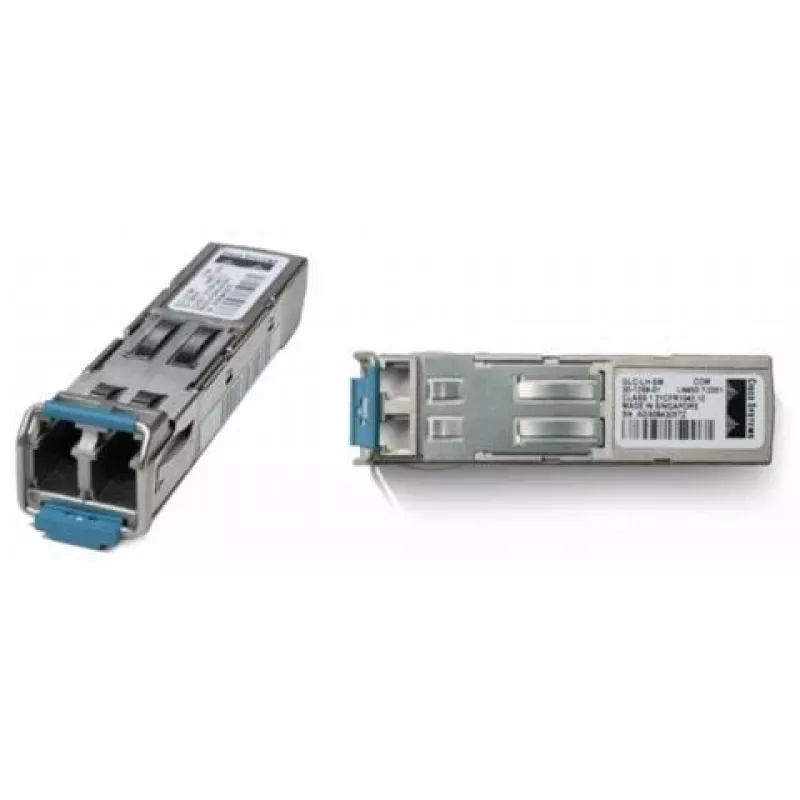

1000BASE-LX/LH võrgusaatja moodul Cisco GLC-LX-SM-RGD

Cisco 1000BASE-LX/LH võrgusaatja moodul (GLC-LX-SM-RGD) on kuumalt vahetatav väikese kujuteguriga ühendatav (SFP) seade, mis ühendab gigabitise Etherneti pordi kiudoptiliste võrkudega. Ühildub IEEE 802.3z 1000BASE-LX standardiga ning toetab ühemoodilisi kiudlinke kuni 10 km ja mitmemoodilisi kiudlinke kuni 550 m. Moodul kasutab LC PC kiudpistikut, töötab lainepikkusel 1310 nm ja toetab andmeedastuskiirust 1000 Mbit/s.

Eelised

Saatja pakub kompaktset, tööstusstandardi SFP-vormingut, mis on vahetatav ühilduvate Cisco seadmete ja teiste sama standardit toetavate seadmete vahel. Ühemoodiliste ja mitmemoodiliste kiudude tugi muudab selle paindlikuks erinevate linkide kauguste jaoks, samas kui määratud saatja võimsusvahemik ja LC-pistik tagavad ühilduvuse tavaliste kiudpaigaldistega. Väike suurus ja kerge kaal lihtsustavad paigaldamist ja vahetamist raamile kinnitatavates ja modulaarsetes süsteemides.

Sobib

• Gigabitise Etherneti uplink- ja lüliti-lüliti kiudühendused
• Ühemoodilised kiudlingid kuni 10 km
• Mitmemoodilised kiudlingid kuni 550 m
• SFP-pesade asendamine või täiendamine Cisco ja ühilduvates võrguseadmetes

Peamised spetsifikatsioonid

• Mudel: Cisco GLC-LX-SM-RGD
• Standard: IEEE 802.3z 1000BASE-LX/LH
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Maksimaalne edastuskaugus: 10000 m (ühemoodiline), kuni 550 m (mitmemoodiline)
• Lainepikkus: 1310 nm
• Pistik: LC, PC
• Saatja võimsusvahemik: -3 kuni -9.5 dBmW
• Mõõtmed: 13.4 x 56.5 x 8.5 mm
• Kaal: 0.075 kg

Kasutamine

Lülitage toide välja või järgige seadme tootja soovitatud kuumalt vahetamise protseduure, seejärel sisestage SFP-moodul vabasse gigabitise Etherneti SFP-pessa, kuni see kindlalt kohale klõpsab. Ühendage LC-kiudkaabel moodulisse, tagades õige polaarsuse ja kindlad ühendused. Seadistage ühendatud lüliti või ruuteri port vastavalt 1000BASE-LX tööks vajalikule; enamik süsteeme teeb lingi automaatse läbirääkimise. Jälgige lingi olekut ja signaalitasemeid seadme haldusliideste kaudu, et kinnitada korrektset tööd.

Soovitused

Kasutage ühemoodilist kiudu ligikaudu 10 km kaugusele jäävate linkide puhul ja mitmemoodilist kiudu lühemateks, kuni 550 m ühendusteks. Enne paigaldamist kontrollige kiu tüüpi, pistiku puhtust ja polaarsust. Järgige Cisco või seadmepõhiseid juhiseid kuumalt vahetamiseks, et vältida katkestusi töös.
