XLR-pistikupesa Kindermann 7441000416

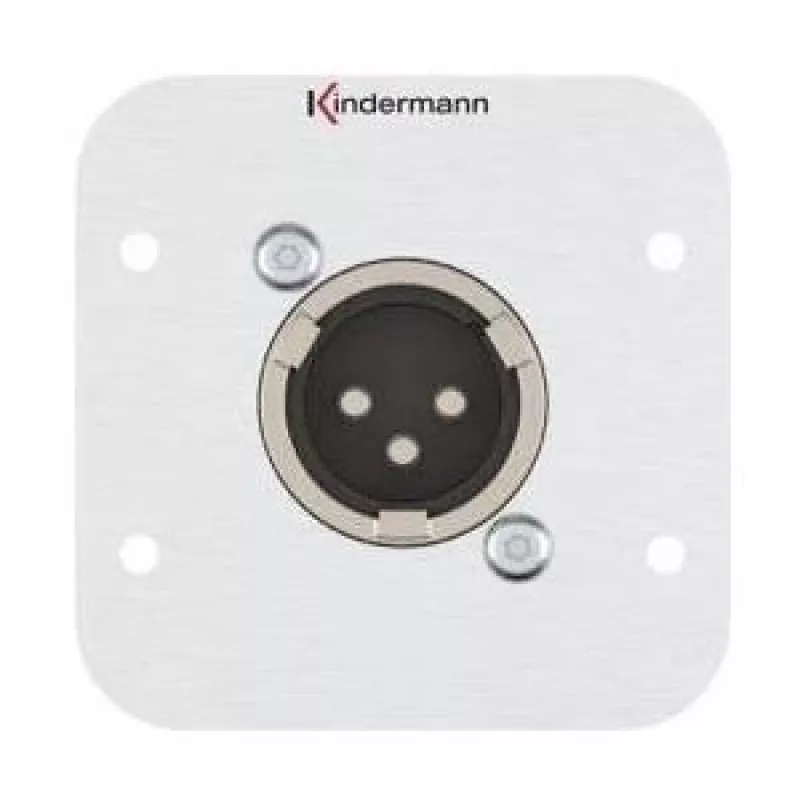

XLR-pistikupesa Kindermann 7441000416 on adapterplaat, millel on 3-kontaktiline XLR-pistiku paigutus ja Neutrik emane pesa. Seade on paigaldatud anodeeritud alumiiniumist täissuuruses plaadile ning sellel on jooteühendus turvaliseks juhtmestikuks. Kompaktsed mõõtmed (54 × 32 × 54 mm) ja alumiiniumviimistlus muudavad selle sobivaks nii püsipaigaldistesse kui ka kaasaskantavatesse helisüsteemidesse.

Eelised

Alumiiniumist täissuuruses plaat pakub mehaanilist vastupidavust ja korrosioonikindlust, olles samas kerge. Neutrik emane XLR-pesa toetab tavalisi 3-kontaktilisi professionaalseid heliühendusi ning jooteklemmid võimaldavad usaldusväärset, väikese takistusega juhtmestust. Ühemooduli formaat ja standardsed mõõtmed lihtsustavad integreerimist paneelidesse, raamidesse või eritellimusel korpustesse.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Kinnitage täissuuruses plaat sobivasse väljalõikesse või kinnituskohta oma paneelis või korpuses. Jootke helikaablid vastavatele XLR-kontaktidele, järgides standardseid kontaktide tähistusi (kontakt 1 = maandus, kontakt 2 = kuum, kontakt 3 = külm). Pärast jootmist kontrollige ühenduste pidevust ja kinnitage plaat kruvidega. Enne heliseadmetega ühendamist kontrollige polaarsust ja varjestust.

Soovitused

Ühenduste tegemisel kasutage sobivaid jootmistööriistu ja tagage ventilatsioon. Püsipaigaldiste puhul pingutage kinnituskruvid, et vältida liikumist, ning kontrollige perioodiliselt pesa kulumise või lahtiste juhtmete suhtes. Järgige standardseid helijuhtmestiku tavasid, et tagada ühilduv ja müravaba töö.
