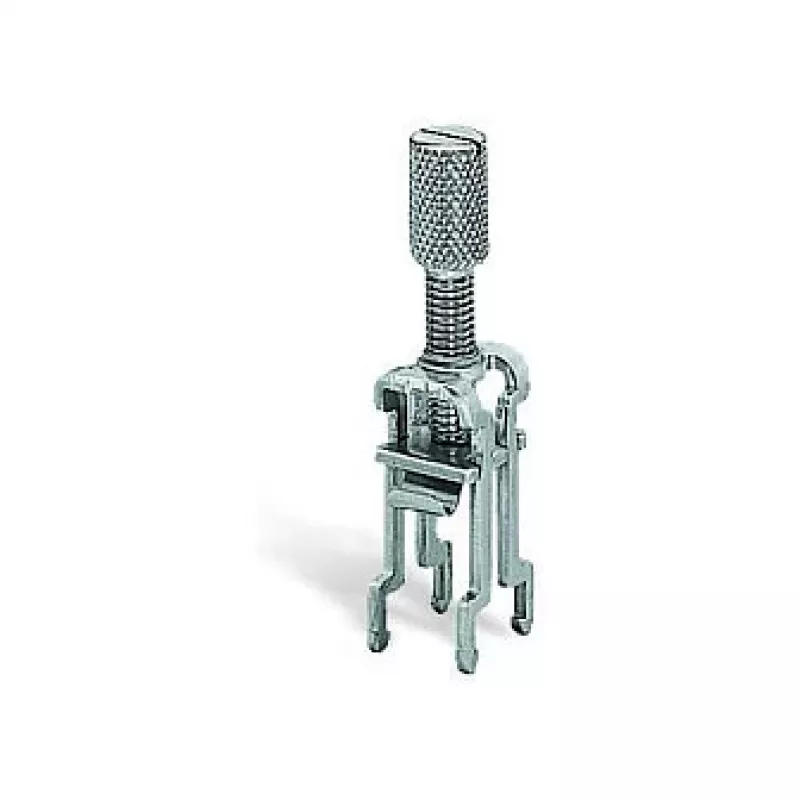

WAGO Shield Clamping Bracket 790-108 11mm Wide

WAGO Shield Clamping Bracket 790-108 on kvaliteetne tarvik, mis on mõeldud EMC-nõuetele vastavaks kaabli varjestuseks. Laiusega 11 mm tagab see kaabli varjestuse madala impedantsiga ühenduse maapotentsiaaliga, tagades usaldusväärse elektromagnetilise ühilduvuse (EMC) tööstus- ja hooneautomaatikas. See kronstein kuulub WAGO 790 seeriasse ja on ühilduv TOPJOB S klemmliistude süsteemiga.

Eelised

Tööriistadeta paigaldus säästab aega ja vaeva. CAGE CLAMP® vedruühendustehnoloogia tagab turvalise ja hooldusvaba varjestusühenduse. Kompaktne 11 mm laius võimaldab ruumisäästlikku paigaldust DIN-liistule või otse kandvatele klemmliistudele. Tugevad materjalid tagavad pikaajalise töökindluse nõudlikes keskkondades.

Sobib kasutamiseks

• Kaablite EMC-varjestus juhtimiskilpides ja ühenduskarpides
• Kaabli varjestuse maandamine tööstuslikes automaatikasüsteemides
• Paigaldised, mis nõuavad madala impedantsiga varjestusühendust maandusega
• Kasutamine WAGO TOPJOB S klemmliistudega varjestatud juhtmestiku jaoks

Peamised tehnilised andmed

• Toote tüüp: Varjestuskronstein
• Seeria: WAGO 790 seeria
• Laius: 11 mm
• Varjestuse ühendusvahemik: 0,25 - 16 mm² (AWG 24 - 6)
• Maksimaalne kaabli varjestuse läbimõõt: 11 mm
• Paigaldus: DIN-liist (TS 35) või otsepaigaldus kandvatele klemmliistudele
• Ühendustehnoloogia: CAGE CLAMP® (vedrutüüpi)
• Materjal (kinnitusosa): Tsingitud teras
• Materjal (isoleerosa): Polüamiid 66 (PA 66)
• Värv: Hõbedane / helehall
• Süttivusklass: UL94 V-0
• Töötemperatuur: -60 kuni +100 °C
• Saastumisaste: 2
• Standardid: RoHS vastav

Soovitused

Optimaalse EMC-jõudluse saavutamiseks kasutage seda varjestuskronsteini koos WAGO TOPJOB S klemmliistudega ja tagage DIN-liistu nõuetekohane maandus. Sobib paljudele kaabli läbimõõtudele kuni 11 mm.
