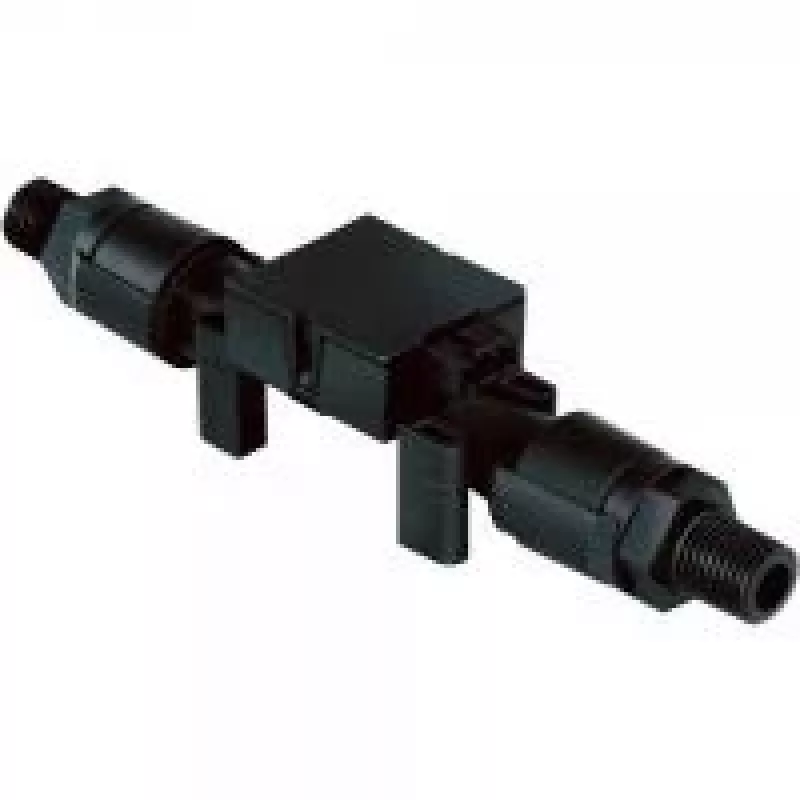

Vooluandur Honeywell AWM5102 VN, pingepiirkond 10–15 V DC, mudel AWM5102 VN

Honeywell AWM5102 VN on kompaktne pingeväljundiga vooluandur, mis on konstrueeritud õhu ja gaasi voolu mõõtmiseks süsteemides, mis vajavad 10–15 V alalisvoolutoiteallikat. Andur annab väljundpinge, mis on võrdeline mahuvooluga, võimaldades lihtsat integreerimist andmehõivemoodulite, juhtelektroonika ja seiresüsteemidega labori-, HVAC-diagnostika ja tööstusliku kontrolli keskkondades.

Eelised

Anduri pingeväljundi disain lihtsustab liidest analoogsisendite ja PLC-dega, ilma et oleks vaja täiendavat signaali muundamist. Selle kompaktne vormifaktor võimaldab paigaldada kitsastesse kohtadesse ja paigaldada tagantjärele olemasolevatesse mõõteliinidesse. Töötamine 10–15 V alalisvoolu vahemikus tagab ühilduvuse levinud tööstus- ja laboritoiteallikatega. Seade pakub usaldusväärseid, korratavaid näitu, mis sobivad pidevaks jälgimiseks ja süsteemidiagnostikaks.

Sobib

• Laboriinstrumendid ja katsestendid, mis vajavad täpset õhu- või gaasivoolu mõõtmist
• HVAC süsteemide diagnostika ja õhuvoolu tasakaalustamine
• Tööstusprotsesside jälgimine, kus eelistatakse pingeväljundiga vooluandurit
• Prototüüpimine ja sisseehitatud juhtsüsteemid analoogsisend astmetega

Peamised spetsifikatsioonid

• Mõõdetav keskkond: õhk ja ühilduvad mittesöövitavad gaasid
• Toitepinge vahemik: 10–15 V alalisvool
• Väljundi tüüp: vooluga võrdeline pinge
• Paigaldus: kompaktne inline/kastmiskõlblik vormifaktor kitsaste paigalduste jaoks
• Tüüpilised kasutuskeskkonnad: labor, HVAC diagnostika, tööstuslik seire

Kuidas kasutada

Paigaldage andur inline gaasivoolu teega või määratud sondi pessa, järgides süsteemi mehaanilisi ja ohutusjuhiseid. Ühendage toitepinge 10–15 V alalisvoolu vahemikus anduri toiteklemmidele ja suunake pingeväljund andmelogeri, PLC või mõõtevahendi analoogsisendisse. Kalibreerige mõõtesüsteem, kasutades teadaolevaid vooluhulga võrdlusväärtusi või instrumendi kalibreerimisrutiini, tagamaks, et pinge-voolu suhe on paigaldatud asendi ja torustiku jaoks õige. Jälgige õiget polaarsust ja maandust, et vältida mõõtmisvigu või kahjustusi.

Soovitused

Kasutage andurit puhta ja kuiva õhu või ühilduvate gaasidega ning vältige söövitavaid aineid või osakestega koormatud vooge, mis võiksid täpsust mõjutada. Parimate tulemuste saamiseks paigutage andur kohta, kus vool on stabiilne ja vaba liigsest turbulentsist; võimaldage sirge sisse- ja väljalaske toru pikkused, nagu paigalduskeskkond soovitab. Kontrollige perioodiliselt kalibreerimist ning tihendeid ja ühendusi kulumise või lekete suhtes.
