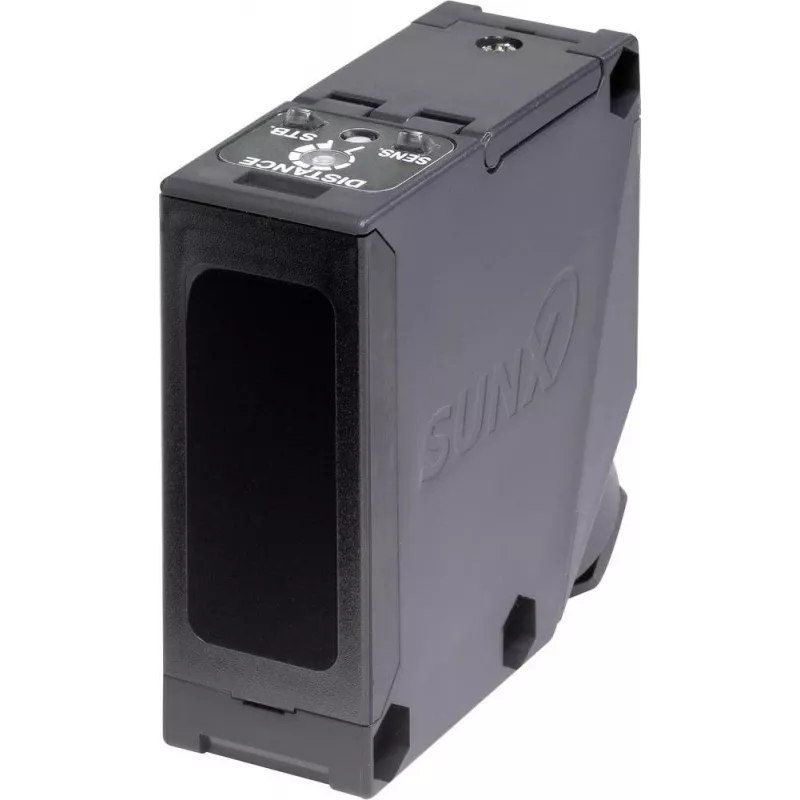

valgusandur Panasonic EQ502T triangulatsiooniseeria EQ500, ulatus 1 m, mudel EQ502T

Panasonic EQ502T triangulatsiooniseeria EQ500 on kompaktne valgusandur, mis on ette nähtud lühimaa kauguse ja olemasolu tuvastamiseks nominaalse tuvastusulatusega 1 m. Andur kasutab triangulatsioonipõhist optilist mõõtmist objekti asukoha või olemasolu määramiseks suure korratavusega, muutes selle sobivaks integreerimiseks automaatikaseadmetesse, konveieriliinidesse ja masinnägemise tugisüsteemidesse. EQ502T on ehitatud vastama tööstuslikele nõuetele usaldusväärse ja täpse tuvastuse jaoks tootmiskeskkondades.

Eelised

Triangulatsioonimeetod pakub stabiilset kauguse mõõtmist väikeste kuni keskmiste sihtmärkide puhul, sõltumata ainult peegeldunud intensiivsusest, parandades tuvastuskindlust erinevate pinnaviimistluste puhul. Anduri fokuseeritud optiline geomeetria võimaldab täpset sihtimist ja korratavaid tuvastuspunkte. Tööstuslikuks kasutuseks mõeldud seade on kompaktne ja mõeldud lihtsaks integreerimiseks standardsete juhtimissüsteemide ja masinnägemise seadistustega.

Sobib

• Asendi või olemasolu tuvastamine kooste- ja konveierisüsteemides
• Lühimaa kauguse mõõtmine ja objekti serva tuvastamine
• Integreerimine PLC-de ja masinnägemisega täiendava kaugusandurina
• Kvaliteedikontrolli jaamad, mis nõuavad korratavat punktituvastust

Peamised spetsifikatsioonid

• Tuvastuspõhimõte: optiline triangulatsioon kauguse/asendi tuvastamiseks
• Nominaalne tuvastusulatus: 1 m
• Sihtimine: fokuseeritud punkt, mis sobib täpseks lähimaa mõõtmiseks
• Tüüpiline rakenduskeskkond: tööstusautomaatika ja tootmisliinid
• Väljund/liides: tööstuslikult ühilduv signaaliväljund juhtimissüsteemi integreerimiseks

Kasutamine

Paigaldage andur stabiilsele alusele, suunatuna sihtpiirkonda, veendudes, et optiline telg ja sihtpind jäävad määratud 1 m vahemikku. Ühendage seade juhtimissüsteemiga, järgides tootja juhtmestiku kokkuleppeid toite- ja väljundsignaalide jaoks. Konfigureerige või positsioneerige andur nii, et triangulatsioonipunkt langeks mõõtepunktile; sõltuvalt sihtmärgi suurusest ja pinnaomadustest võib korratava tuvastuse saavutamiseks olla vajalik sihtimise ja kauguse peenhäälestus. Kontrollige tuvastuse stabiilsust, testides tüüpiliste sihtmärkidega, ja vajadusel reguleerige kinnitust või anduri joondust.

Soovitused

Järjepidevate tulemuste saamiseks kasutage stabiilset kinnitust ja vältige tugeva ümbritseva valguse otse anduri avasse sisenemist. Väikeste või tugevalt peegeldavate sihtmärkide mõõtmisel teostage joondamine ja kontroll tegelikes tootmistingimustes. Kui tuvastamine laias kauguste vahemikus või erinevate sihtmärgi geomeetriate puhul on nõutav, kombineerige EQ502T täiendavate andurite või nägemissüsteemidega.
