Toitepikendus Rittal 7240.220

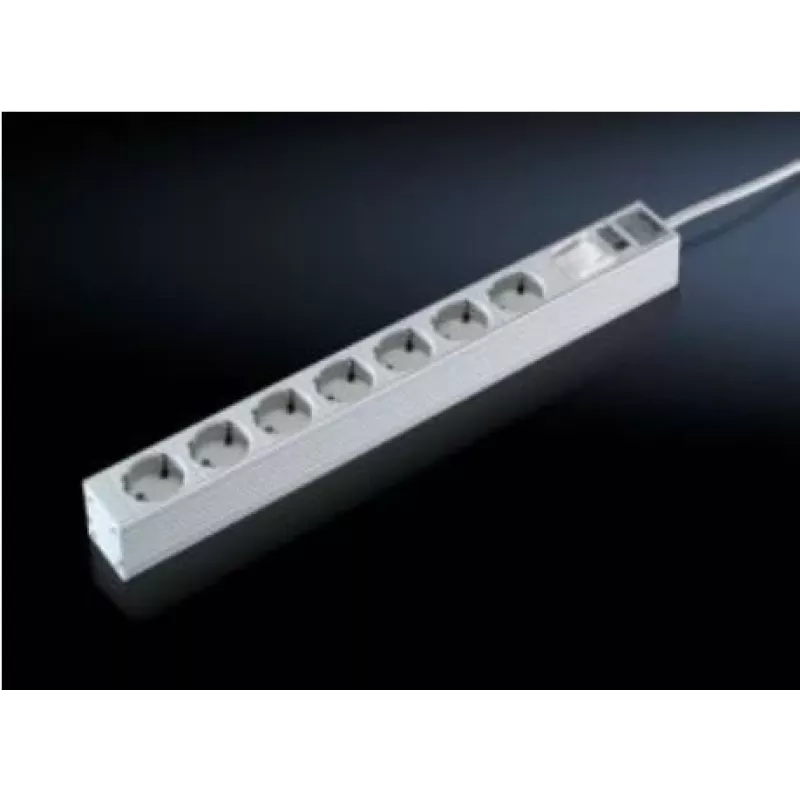

Rittali 7240.220 toitepikendus on 482,6 mm laiune alumiiniumkanaliga pistikupesaliist, millel on 2 m toitekaabel ja seitse D-tüüpi vahelduvvoolu pistikupesa. See on mõeldud maksimaalse voolutugevuse 16 A ja vahelduvvoolu sisendpinge 250 V jaoks ning selle kompaktsed mõõtmed (482,6 × 44 × 44 mm) ja hall viimistlus võimaldavad kasutamist seadmekappides, korpustes ja seinale paigaldatavates jaotlates. Pistikupesaliist toetab mitmekülgseid paigaldus- ja kaablihaldusvõimalusi, lihtsustades paigaldamist ja hoiustamist.

Eelised

Alumiiniumkanalisse mahuvad eri riikide eriversioonid koos erinevate funktsionaalsete elementidega, säilitades samas universaalse praktilise kinnitussüsteemi. Nurgaklambrit saab sisestada nelja asendisse, nii et 482 mm pistikupesaliisti saab paigaldada 482,6 mm (19") kinnitusnurkadele, 482,6 mm (19") kinnitusraamile, korpuse raamile või seinale paigaldatava jaotla tagaossa. See sobib ka 25 mm avamustriga sektsioonidesse ilma lisatarvikuteta. Toitekaabli jaoks on ette nähtud kaabli marsruutimine ja 482,6 mm (19") sektsiooni paigaldamisel on võimalik juhtida toitekaabel pistikupesaliisti ja profiilsiini vahele ilma murdumiseta. IEC 320 pistikupesad on paigutatud 45° nurga alla, et võimaldada nurga all olevate pistikute kasutamist ilma piiranguteta.

Sobib kasutamiseks

• Toitejaotus 19" püstikutes ja seadmekappides
• Kaabeldus seinale paigaldatavates jaotlates ja tagumise paigaldusega paigaldistes
• Rakendused, mis vajavad kompaktseid mitme pistikupesaga liiste D-tüüpi pistikupesadega

Peamised tehnilised andmed

• Mudel: Rittal 7240.220
• Laius × Sügavus × Kõrgus: 482,6 × 44 × 44 mm
• Kaabli pikkus: 2 m
• Vahelduvvoolu pistikupesad: 7 × D-tüüp
• Maksimaalne voolutugevus: 16 A
• Vahelduvvoolu sisendpinge: 250 V
• Kaal: 0,9 kg
• Värvus: Hall

Kasutamine

Valige sobiv paigaldusasend ja sisestage nurgaklamber ühte neljast võimalikust asendist, et see vastaks 482,6 mm (19") kinnitusnurkadele, 19" kinnitusraamile, korpuse raamile või seinale paigaldatava jaotla tagaosale. Kui paigaldate 25 mm avamustriga sektsiooni, saab pistikupesaliisti sisestada ilma täiendavate kinnitustarvikuteta. Juhtige 2 m toitekaabel läbi ettenähtud kaabli marsruutimistee; 482,6 mm (19") sektsiooni paigaldamisel juhtige toitekaabel pistikupesaliisti ja profiilsiini vahele, et vältida murdumist. Ühendage seadmed seitsme D-tüüpi pistikupesa abil; tänu 45° pistikupesa orientatsioonile saab kasutada nurga all olevaid IEC 320 pistikuid.

Soovitused

Kasutage Rittali 7240.220 selle nimipiirides: maksimaalselt 16 A ja 250 V vahelduvvool. Kontrollige D-tüüpi pistikupesade ühilduvust ühendatavate seadmete pistikutega ja tagage kindel kinnitus, et vältida toitekaabli pinget. Rackidesse või korpustesse ohutuks ja nõuetekohaseks paigaldamiseks järgige kohalikke elektrieeskirju ja vajadusel konsulteerige kvalifitseeritud elektrikuga.
