Toiteadapter MEAN WELL SKMW20F-05 20W 5V 4A RoHS

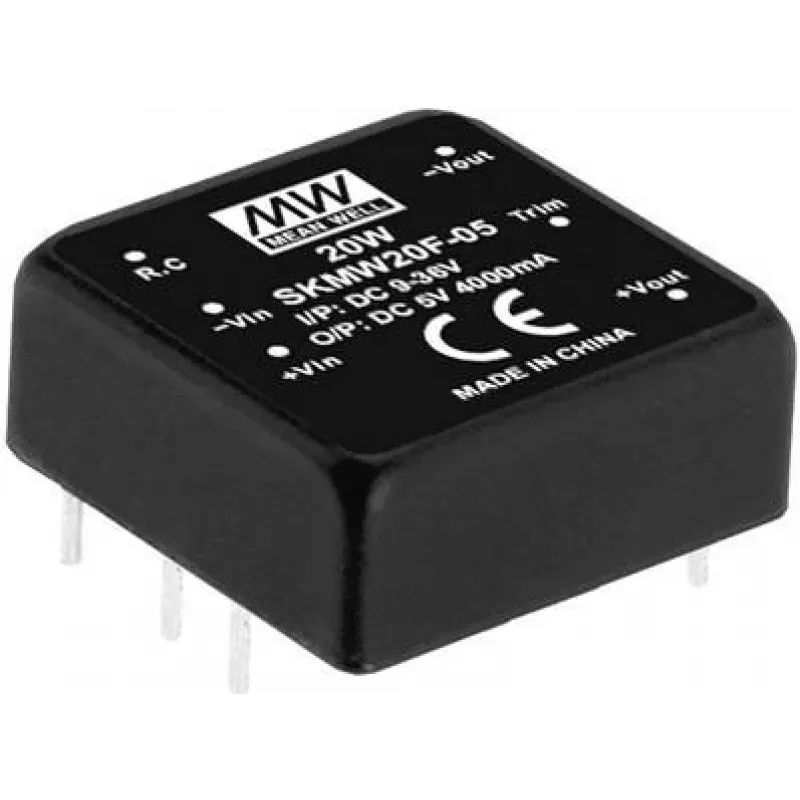

MEAN WELL SKMW20F-05 on kompaktne trükkplaadile monteeritav alalis-alalisvoolumuundur, mis on mõeldud rakendustele, mis nõuavad reguleeritud 5V väljundit laiast sisendpinge vahemikust. Moodul võtab vastu 9–36V alalisvoolu sisendi ja annab ühe 5V alalisvoolu väljundi kuni 4A (20W). See asub 1" x 1" DIP-läbiva auguga korpuses, sellel on kaugjuhtimisega SISSE/VÄLJA juhtimine ja see vastab RoHS nõuetele. Selle väike suurus ja 18 g kaal muudavad selle sobivaks kitsaste trükkplaatide ja suurte paigalduste jaoks.

Eelised

SKMW20F-05 pakub laia sisendpinge vahemikku, mis toetab erinevaid aku- ja sõidukisüsteeme, stabiilset 5V/4A reguleeritud väljundit ning kompaktset 1" x 1" jalajälge hõlpsaks trükkplaadi integreerimiseks. DIP-ava läbiv pakett lihtsustab kokkupanekut laine- või käsitsijootmiseks ning kaugjuhtimisega SISSE/VÄLJA funktsioon tagab mugava süsteemi juhtimise. RoHS vastavus vähendab keskkonna- ja regulatiivseid probleeme masstootmises.

Sobib

• Manussüsteemide ja mikrokontrolleri plaatide jaoks, mis nõuavad 5V toidet
• Autotööstuse või akutoitega seadmete jaoks, mis töötavad 9–36V sisendvahemikus
• Tööstuslike juhtimismoodulite ja sideseadmete jaoks, millel on piiratud trükkplaadi ruum
• Mahutootmine ja OEM-koostud (pakendi kogus saadaval)

Tehnilised andmed

• Tootja: MEAN WELL
• Mudel: SKMW20F-05 (MPN)
• Sisendpinge: 9–36 V DC
• Väljund: 5 V DC, 4 A (20 W)
• Pakett: 1" x 1" DIP-läbiv auk
• Funktsioonid: Kaugjuhtimisega SISSE/VÄLJA, RoHS vastav
• Kaal: 18 g
• Kogus pakendis: 300 tk
• EAN: 4021087041447

Kasutamine

Monteerige SKMW20F-05 trükkplaadile, kasutades DIP-läbiva auguga viike, ja jootke vastavalt standardsetele jootetavadele. Ühendage 9–36V alalisvoolu sisend määratud sisendviikudega ja võtke reguleeritud 5V väljund väljundviikudest, jälgides õiget polaarsust. Kasutage kaugjuhtimisega SISSE/VÄLJA viiku, et vajadusel väljundit lubada või keelata; vaadake tootja andmelehelt vajalikke juhtloogika tasemeid ja soovitatud ühendusskeeme. Tagage piisav trükkplaadi paigutus ja maandus soojuse hajumiseks ja stabiilseks tööks.

Soovitused

Usaldusväärseks tööks hoidke sisendpinge vahemikus 9–36V, tagage nõuetekohane lahtisidumine 5V väljundil ja järgige MEAN WELLi soovitatud trükkplaadi paigutuse ja soojusjuhtimise juhiseid. Kontrollige ühilduvust oma süsteemi sissevoolu ja siirdeolukordadega ning kaaluge sisendil kaitsme või liigpingesummutuse kasutamist.
