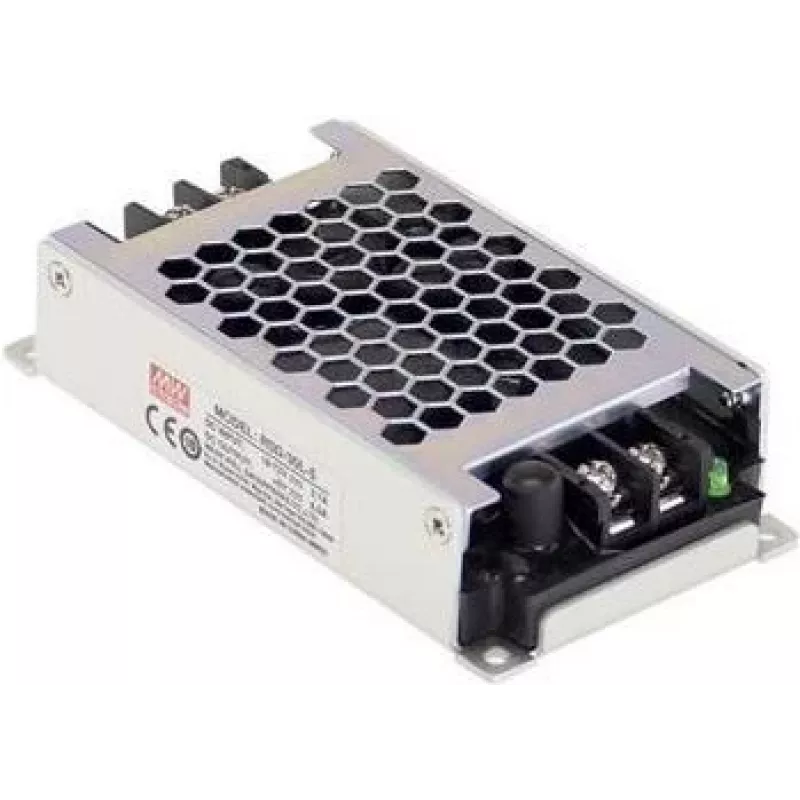

Toiteadapter/inverter MEAN WELL RSD-30H-5 — 30 W, 5 V väljund, 40–160 V sisend, 60×113×25 mm

MEAN WELL RSD-30H-5 on kompaktne suletud alalisvoolumuundur, mis annab 30 W reguleeritud võimsust 5 V alalisvoolu väljundiga kuni 6 A. Selle lai sisendvahemik 40–160 V alalisvoolu ja töökindel 4000 V alalisvoolu sisend-väljund isolatsioon muudavad selle sobivaks nõudlikele tööstus- ja transpordirakendustele. Seade on kavandatud vastama raudteestandardile EN50155 ja see vastab RoHS-i nõuetele. Selle väike jalajälg (60×113×25 mm) võimaldab paigaldada ruumipiirangutega seadmetesse, tagades stabiilse toite juhtelektroonikale ja sidemoodulitele.

Eelised

Muundur tagab stabiilse, reguleeritud 5 V väljundi piisava vooluga väikestele PLC-dele, anduritele ja pardaelektroonikale. Kõrge isolatsioonipinge suurendab ohutust ja hoiab ära häired sisend- ja väljundahelate vahel. EN50155 nõuetele vastavus tagab sobivuse raudtee- ja sõidukirakendustesse, kus on vaja vibratsiooni- ja keskkonnakindlust. Suletud konstruktsioon pakub kaitset tolmu ja juhusliku kontakti eest ning kompaktsed mõõtmed lihtsustavad integreerimist olemasolevatesse süsteemidesse.

Sobib

• Juhtelektroonika ja väikeste programmeeritavate loogikakontrollerite (PLC) toitmiseks sõidukites ja tööstusmasinates
• Andurite, andmehõlvemoodulite ja 5 V alalisvoolu vajavate sideseadmete varustamiseks
• Kasutamiseks raudteerakendustes ja muudes transpordisüsteemides, mis vastavad EN50155-le
• Manussüsteemid ja kompaktsed korpused, kus on vaja laia sisendpingevahemikku

Peamised spetsifikatsioonid

• Väljundpinge: reguleeritud 5 V alalisvool
• Maksimaalne väljundvõimsus: 30 W
• Maksimaalne väljundvool: 6 A
• Sisendpinge vahemik: 40–160 V alalisvool
• Isolatsioonipinge (sisend väljundisse): 4000 V alalisvool
• Standardid: kavandatud vastama EN50155-le raudteerakendusteks
• Mõõtmed: 60 × 113 × 25 mm
• Suletud muunduri konstruktsioon sobib tööstuskeskkondadesse

Kasutamine

Paigaldage muundur kohta, mis võimaldab piisavat ventilatsiooni ning kaitseb seadet liigse kuumuse, niiskuse ja mehaaniliste löökide eest. Ühendage alalisvoolu sisend määratud 40–160 V vahemikus, jälgides õiget polaarsust. Ühendage 5 V alalisvoolu väljund koormusega, tagades, et kogukoormusvool ei ületa 6 A. Järgige paigaldusele sobivaid maandus- ja isolatsioonipraktikaid ning kontrollige süsteemi vastavust asjakohastele elektri- ja ohutusstandarditele enne käikuandmist.

Soovitused

Usaldusväärse pikaajalise töö tagamiseks vältige pidevat töötamist maksimaalsel nimivõimsusel kõrgetel ümbritsevatel temperatuuridel; tagage lisajahutus või vähendage koormust kitsastes või kõrge temperatuuriga keskkondades. Kontrollige ühilduvust sõiduki või raudtee toitesüsteemidega ning tagage nõuetekohane liigpingekaitse seal, kus võib esineda siirdepingeid.
