Toiteadapter/inverter MEAN WELL DETN02L-15, 2 W, sisend 4,5–5,5 V, väljund 15 V, RoHS

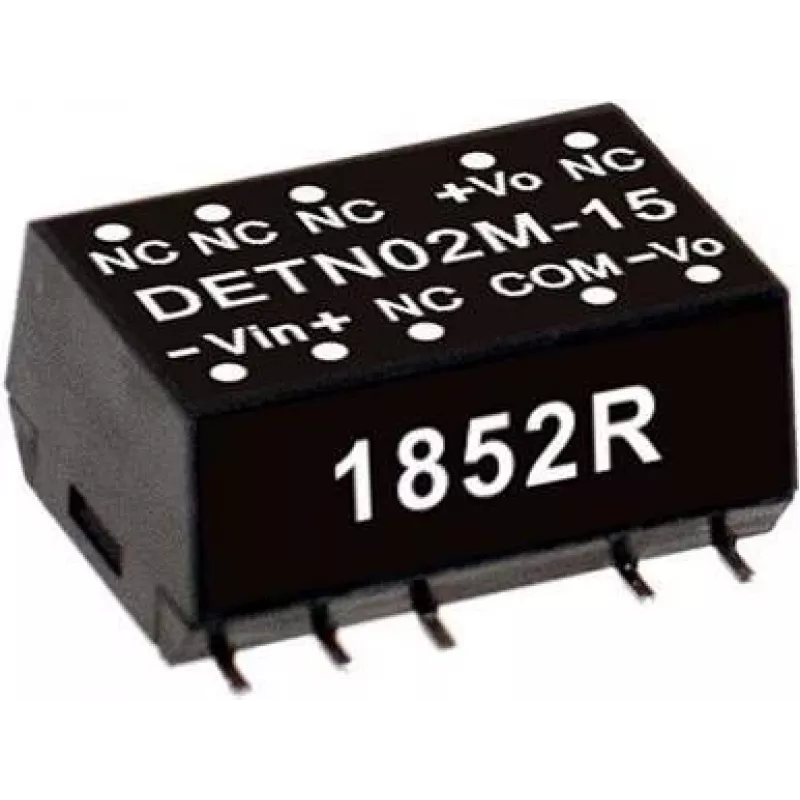

MEAN WELL DETN02L-15 on kompaktne PCB-montaažiga DC‑DC muundur/inverter, mis on mõeldud väikese võimsusega rakendusteks. Moodul võtab vastu 4,5–5,5 V alalisvoolu sisendi ja annab kaks sümmeetrilist ±15 V väljundit umbes ±0,067 A juures (koguväljundvõimsus 2 W). See on SMD-seade, mille sügavus on vaid 15,2 mm ja mis on valmistatud RoHS standardite kohaselt ning on mõeldud sisseehitatud elektroonika, tööstusmoodulite ja väikeste seadmete jaoks, mis vajavad ühest 5 V toiteallikast usaldusväärseid bipolaarseid toitesiinid.

Eelised

Muundur tagab stabiilsed kaks ±15 V väljundit madalapingelisest sisendist väikeses pindmontaaživormingus, võimaldades kompaktseid trükkplaadi paigutusi ja automatiseeritud kokkupanekut. Selle lühisekaitse (0,5 sekundit) aitab kaitsta ühendatud vooluahelaid pikaajaliste rikete eest, samas kui RoHS-vastavus toetab keskkonna- ja regulatiivseid nõudeid. Väikese võimsusega 2 W disain minimeerib soojuse hajumist ja sobib rakendustesse, kus ruum ja soojuseelarve on piiratud.

Sobib

• Sisseehitatud süsteemid ja mikrokontrollerplaadid, mis vajavad bipolaarseid analoogsine
• Andurimoodulid ja signaalitöötlusahelad
• Väikesed tööstuslikud juhtimismoodulid ja sideseadmed
• Kantavad mõõteriistad ja kompaktsed testseadmed

Peamised spetsifikatsioonid

• Sisendpinge vahemik: 4,5–5,5 V DC
• Väljundi konfiguratsioon: kaks sümmeetrilist väljundit
• Väljundpinged: ±15 V DC
• Väljundvool: umbes ±0,067 A siini kohta (koguvõimsus 2 W)
• Võimsus: 2 W
• Kinnitus: SMD / PCB-montaaž
• Korpuse sügavus: 15,2 mm (madal profiil)
• Kaitse: lühisekaitse (0,5 sekundit)
• Vastavus: RoHS

Kasutamine

Paigaldage SMD-muundur sihtplaadile vastavalt tootja soovitatud jalajäljele ja jootmisprofiilile. Rakendage reguleeritud alalisvoolu sisend vahemikus 4,5–5,5 V ja kontrollige polaarsust enne sisselülitamist. Ühendage bipolaarsed väljundid koormusega, järgides ±15 V polaarsust analoog- või signaaliahelate puhul. Järgige häid paigutuspõhimõtteid: asetage sisendi lahutuskondensaatorid muunduri sisendviikude lähedale ja suunake väljundjäljed nii, et müra sidestumine tundlikesse ahelatesse oleks minimaalne. Kui moodulit kasutatakse selle maksimaalse võimsusreitingu lähedal, tagage piisav õhuvool või soojusjuhid.

Soovitused

Usaldusväärseks tööks kasutage stabiilset 5 V toiteallikat ja veenduge, et ühendatud koormused ei ületa siini nimivoolu. Rakendage sisendfiltreerimist ja järgige soovitatud trükkplaadi jalajälge ja jootmisjuhiseid. Kui muundur puutub sageli kokku lühissündmustega, hinnake süsteemi tasemel kaitset, et vältida korduvat pinget moodulile.
