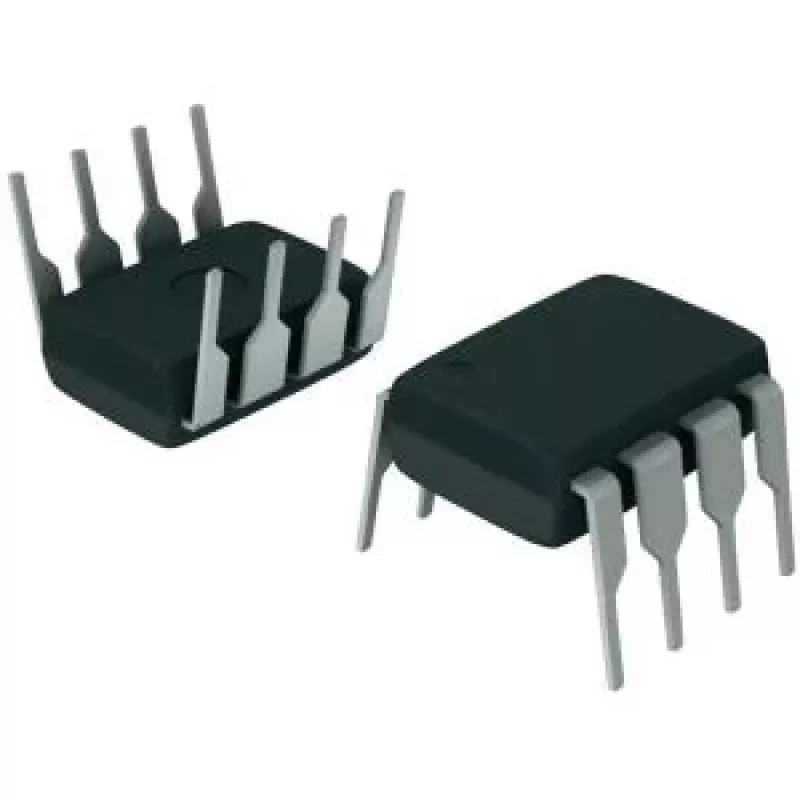

Toite IC DC/DC lülitusregulaator Texas Instruments LM2594HVN-ADJ/NOPB PDIP-8 reguleeritav väljund

LM2594HVN-ADJ/NOPB on reguleeritav DC/DC lülitusregulaatori IC PDIP‑8 korpuses, mis on mõeldud pinget alandavaks (buck) muundamiseks. See sisaldab kiibil olevat lülitit ja juhtimisahelat, et pakkuda reguleeritud väljundit, mida saab reguleerida väliste komponentide abil. Seade sobib plaaditasemel toiteallikate projekteerimiseks, pingereguleerimiseks manussüsteemides, prototüüpimiseks ning ühilduvate regulaatormoodulite parandamiseks või asendamiseks, kus on vaja reguleeritavat väljundit ja lihtsat rakendamist.

Eelised

Regulaator pakub tõhusat pinget alandavat muundamist integreeritud toitelülitiga, vähendades väliste komponentide arvu ja plaadiruumi võrreldes diskreetsete lahendustega. Selle reguleeritav väljund võimaldab projekteerijatel seada soovitud pinge standardsete takistivõrkude abil. PDIP‑8 korpus lihtsustab käsitsemist ja prototüüpimist läbivadega plaatidel ja makettplaatidel. Soojus- ja elektrilised omadused sobivad paljude manustatud ja tööstuslike rakenduste jaoks, kui neid kasutatakse ettenähtud piirides.

Sobib

• Plaaditasemel toiteallikad manussüsteemidele
• Prototüüpimine ja arendus makettplaatidel ja läbivadega PCB-del
• Ühilduvate reguleeritavate regulaatormoodulite asendamine
• Pingereguleerimine andurite, mikrokontrollerite ja välisseadmete jaoks

Peamised spetsifikatsioonid

• Funktsioon: pinget alandav (buck) lülitusregulaator reguleeritava väljundiga
• Korpuse tüüp: 8 kontaktiga PDIP (läbivadega)
• Integreeritud kiibil olev lüliti ja juhtimisahel toitemuundamiseks
• Reguleeritav väljundpinge välise tagasisideahela takistivõrgu kaudu
• Sobib plaaditasemel rakendamiseks ja prototüüpimiseks

Kasutamine

Konfigureerige väljundpinge, ühendades soovitatava välise takistijaguri väljundi, tagasiside ja maanduskontaktide vahel vastavalt seadme rakendusjuhistele. Kasutage spetsifikatsioonidele vastavat induktiivpooli, dioodi ning sisend-/väljundkondensaatoreid, mis on valitud voolutugevuse ja lülitussageduse järgi, et tagada stabiilne reguleerimine ja madal pulsatsioon. Paigaldage PDIP‑8 korpus PCB-le või makettplaadile piisava vahega soojuse hajutamiseks. Kontrollige sisendpinge vahemikku ja soojuspiiranguid enne koormuse rakendamist ning järgige standardseid lülitusregulaatorite paigutusjuhiseid müra minimeerimiseks ja stabiilse töö tagamiseks.
