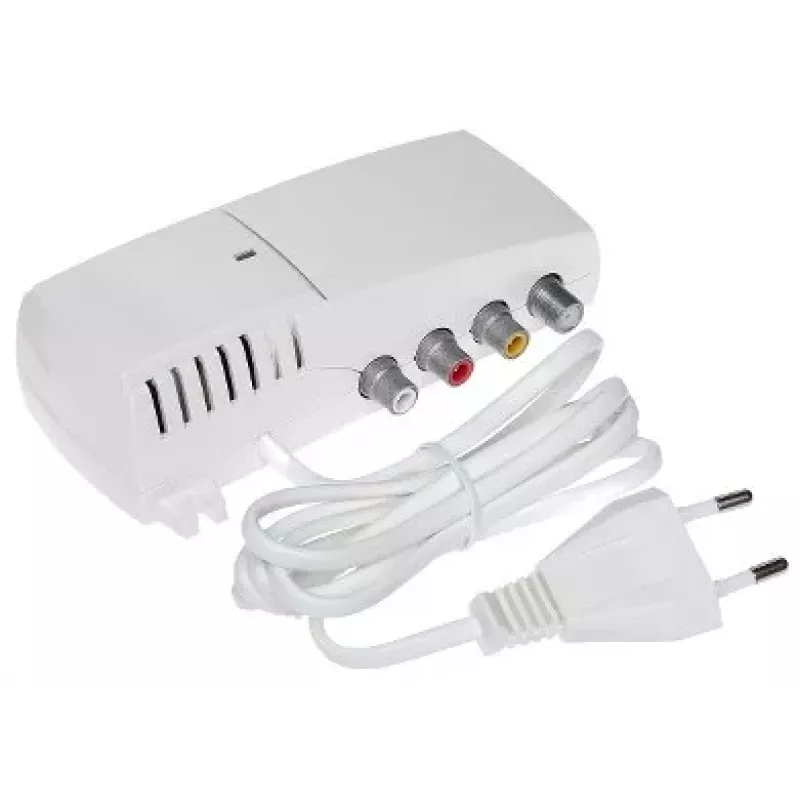

TERRA TV Modulator MT-47

TERRA TV Modulator MT-47 on professionaalne RF-modulaator, mis on ette nähtud audio- ja videosignaalide edastamiseks koaksiaalkaablivõrkudes. See muundab komposiitvideo ja stereoheli sisendid PAL-moduleeritud RF-väljundiks, hõlmates VHF- ja UHF-ribasid sagedusvahemikus 47–862 MHz. Ideaalne valvekaamera (CCTV), MATV ja väikesemahuliste ringhäälingurakenduste jaoks, see seade on varustatud kvartsstabiliseeritud sagedusjuhtimise, sisseehitatud testmustrigeneraatori ja antenni läbivooluga, mis võimaldab hõlpsat integreerimist.

Eelised

Kvartsstabiliseeritud sagedusjuhtimine tagab stabiilse ja triivivaba töö. Mikroprotsessoriga juhitav liides koos LED-ekraani ja nuppudega võimaldab lihtsat kanalivalikut ja seadistamist. Sisseehitatud testmustrigeneraator lihtsustab paigaldust ja tõrkeotsingut. Antenni läbivool võimaldada mitme modulaatori jadaühendust või ühendamist olemasoleva antennisüsteemiga.

Sobib kasutamiseks

• TV-signaalide jaotamine hotellides, haiglates, koolides ja ärihoonetes
• Valvekaamera video edastamine koaksiaalkaabli kaudu
• Väikesemahuline ringhääling ja peajaamasüsteemid
• Kohalike videoallikate (nt kaamerad, meediapleierid) lisamine RF-jaotusvõrku

Peamised tehnilised andmed

• Sisend: 3x RCA (Video, Audio L, Audio R)
• Väljund: 1x RF koaksiaal (F-tüüp)
• Modulatsioonistandard: PAL B/G, D/K, I, L (valitav)
• Väljundsagedusvahemik: 47–862 MHz
• Väljundkanalid: VHF (S03–S38), UHF (21–69)
• RF-väljundtase: 85 dBµV
• Video sisendtase: 1 Vpp (75 oomi)
• Heli sisendtase: 0,775 Vrms (10 kOhm)
• Sagedusjuhtimine: kvartsstabiliseeritud
• Juhtimismeetod: mikroprotsessor koos LED-ekraani ja nuppudega
• Toiteallikas: 230 V AC, 50 Hz
• Võimsustarve: 3 W
• Antenni läbivool: jah (RF IN/OUT)
• Testmustrigeneraator: jah
• Video kodeering: PAL
• Kanali valik: digitaalne
• Töötemperatuur: 0 °C kuni +40 °C
• Korpuse materjal: plastik

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid RG6 koaksiaalkaableid ja F-tüüpi pistikuid. Veenduge, et väljundkanalit ei hõivaks tugev ringhäälingusignaal, et vältida häireid. Modulaator on mõeldud ainult siseruumides kasutamiseks; vältige kokkupuudet niiskuse või äärmuslike temperatuuridega.
