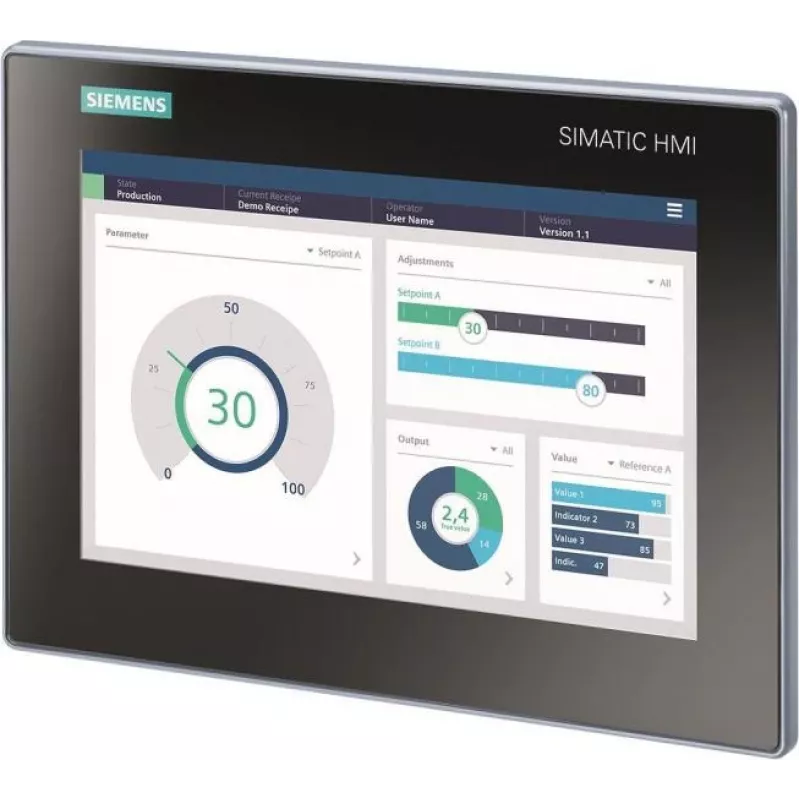

Siemens SIMATIC HMI MTP1000 Unified Basic Panel 10.1 inch Touch Display, PROFINET, 24V DC

Siemens SIMATIC HMI MTP1000 Unified Basic Panel (6AV2123-3KB32-0AW0) on kaasaegne inimese-masina liides, mis on loodud tõhusaks masina- ja seadmehalduseks. 10,1-tollise laiekraaniga TFT-ekraaniga, mis kasutab mahtuvuslikku mitmikpuute tehnoloogiat, pakub see intuitiivset ja reageerivat juhtimist. Paneel põhineb ARM-protsessoril ja töötab Linux-põhise operatsioonisüsteemiga, tagades usaldusväärse jõudluse tööstuskeskkondades.

Eelised

See HMI-paneel pakub kõrge eraldusvõimega 1280x800 piksli ekraani 16 miljoni värviga selgeks visualiseerimiseks. Selle mahtuvuslik mitmikpuute ekraan toetab žeste lihtsaks navigeerimiseks. Seade sisaldab PROFINET/Industrial Ethernet ja kahte USB Type A liidest paindlikuks ühenduvuseks. IP65 esikaitseklassiga on see vastupidav tolmule ja veejugadele, muutes selle sobivaks karmidesse tööstuskeskkondadesse.

Sobib kasutamiseks

• Tööstusautomaatika ja juhtimissüsteemid
• Masinaehitus ja seadmete projekteerimine
• Protsesside jälgimine ja andmete visualiseerimine
• Rakendused, mis nõuavad robustset paneelile paigaldatavat HMI-d

Peamised tehnilised andmed

• Ekraan: 10,1" TFT laiekraan, LED-taustvalgus, 1280x800 pikslit
• Puuteekraan: mahtuvuslik mitmikpuude
• Protsessor: ARM-põhine
• RAM: 1 GB
• Kasutajamälu: 12 MB projektiandmete jaoks
• Side: 1x PROFINET/Industrial Ethernet (RJ45), 2x USB Type A
• Sisendpinge: 24 V DC (19,2 V kuni 28,8 V)
• Võimsustarve: max 14,4 W
• Kaitseklass: ees IP65, taga IP20
• Paigaldus: paneelile paigaldus, väljalõige 269 x 212 mm
• Töötemperatuur: 0 kuni 50 °C
• Taustvalguse eluiga: 50 000 tundi temperatuuril 25 °C
• Seadistustarkvara: TIA Portal WinCC Unified Basic V16 või uuem

Soovitused

Optimaalse jõudluse saavutamiseks kasutage Siemens TIA Portal tarkvara seadistamiseks. Veenduge, et paneel on korralikult paigaldatud ja tihendatud, et säilitada IP65 kaitse. See seade sobib ideaalselt uuteks paigaldusteks või uuendusteks tööstusautomaatikas.
