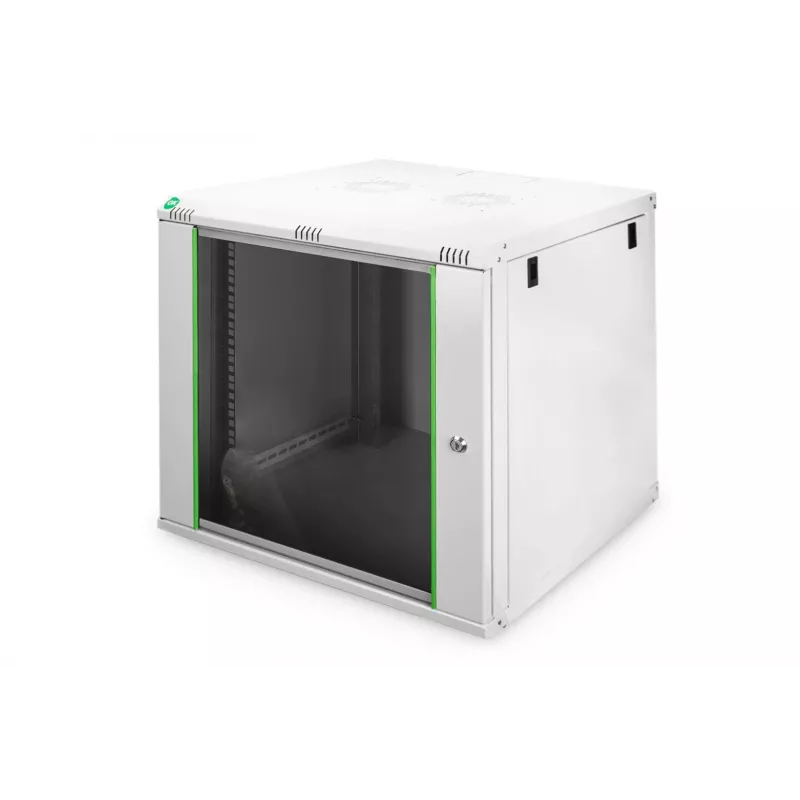

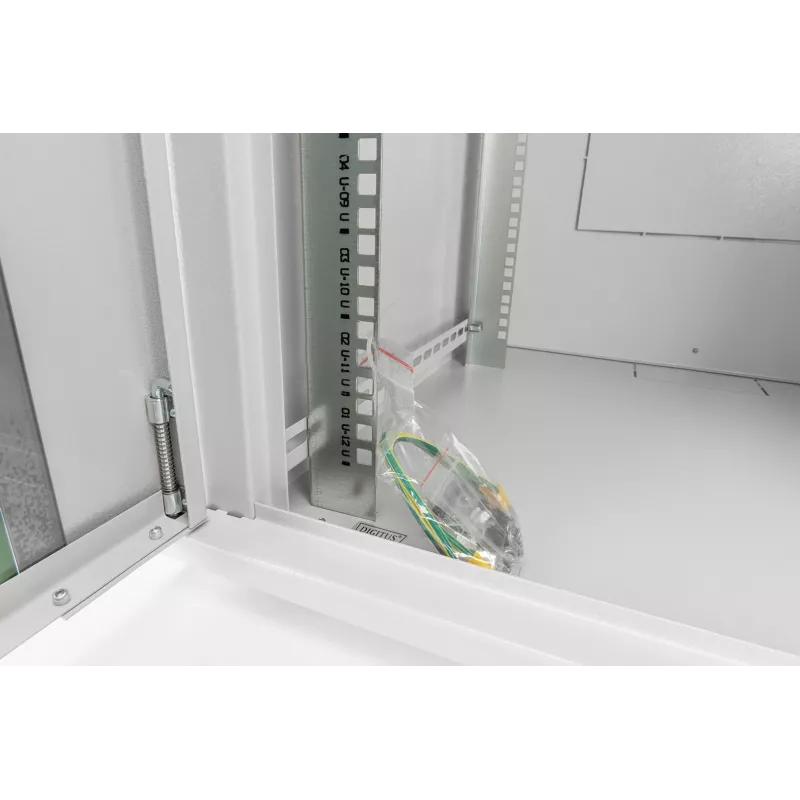

Seinarack Digitus DN-19 09U-6/6-EC

Dynamic seeria seinale paigaldatav võrgukapp on mõeldud lihtsaks ja kulutõhusaks võrgu laiendamiseks. Kapil on eelnevalt lõigatud kaablisisendid laes, põrandas ja tagaseinas ning laeala on ette valmistatud valikulise ventilaatorimooduli jaoks. See sisaldab lukustatavat, eemaldatavat esiust pööratavate hingedega ja eemaldatavaid küljepaneele parema juurdepääsu tagamiseks. Sees on reguleeritavad, tsingitud 483 mm (19") profiilliistud ees ja taga, kusjuures rack-ühikud on märgistatud mõlemas suunas hõlpsaks lugemiseks. Korpus on valmistatud kuni 1,5 mm paksusest lehtterasest ja viimistletud elektrostaatilise pulbervärvimisega standardvärvides hall (RAL 7035) või sügavmust (RAL 9005). Seinale paigaldamine toimub kaasasoleva kinnitusplaadi abil, mis kinnitatakse seinale poltidega ja seejärel ühendatakse kapiga kahe lihtsa sammuga.

Eelised

Kapp tagab optimeeritud õhuventilatsiooni ja väljatõmbe õhuvoolu säilitamiseks, lukustatava klaasist esiukse turvaliseks juurdepääsuks ja nähtavuseks ning reguleeritavad 19" profiilliistud paindlikuks seadmete paigaldamiseks. Eemaldatavad küljepaneelid ja pööratav uksehinge suurendavad hooldatavust, samas kui tsingitud liistud ja pulbervärvitud teraskonstruktsioon pakuvad vastupidavust. Eelnevalt lõigatud sisendid lihtsustavad kaablite marsruutimist ja võimaldavad ventilaatorite ning kaablite kiiret paigaldamist.

Peamised spetsifikatsioonid

• Paigaldustüüp: seinale paigaldatav võrgukapp

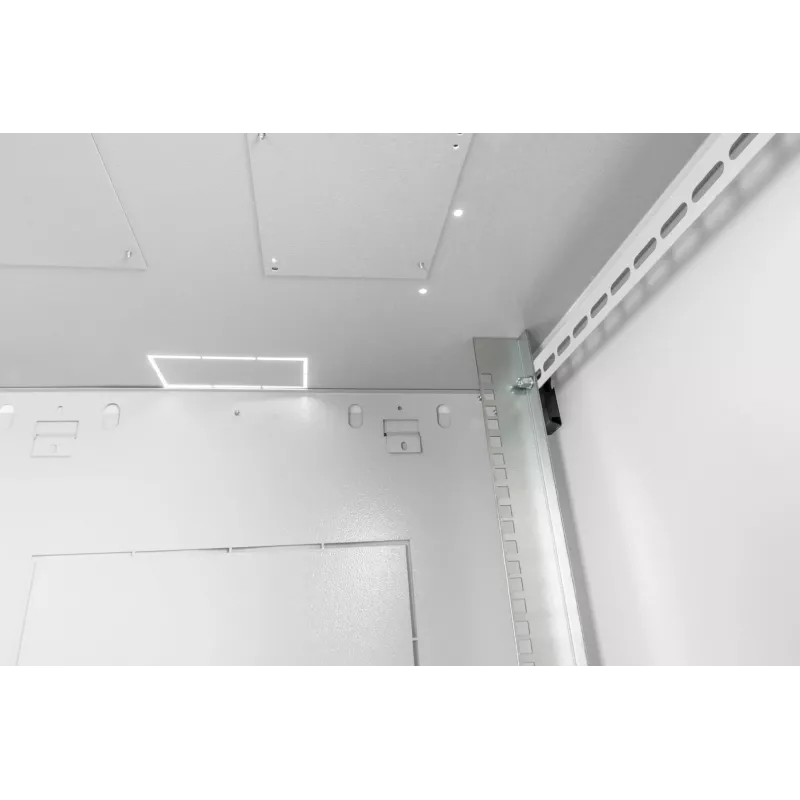

• Profiilliistud: tsingitud 483 mm (19") ees ja taga, sügavus reguleeritav
• Materjal: lehtteras kuni 1,5 mm paksus
• Viimistlus: elektrostaatiline pulbervärvimine, värvid RAL 7035 (hall) või RAL 9005 (sügavmust)

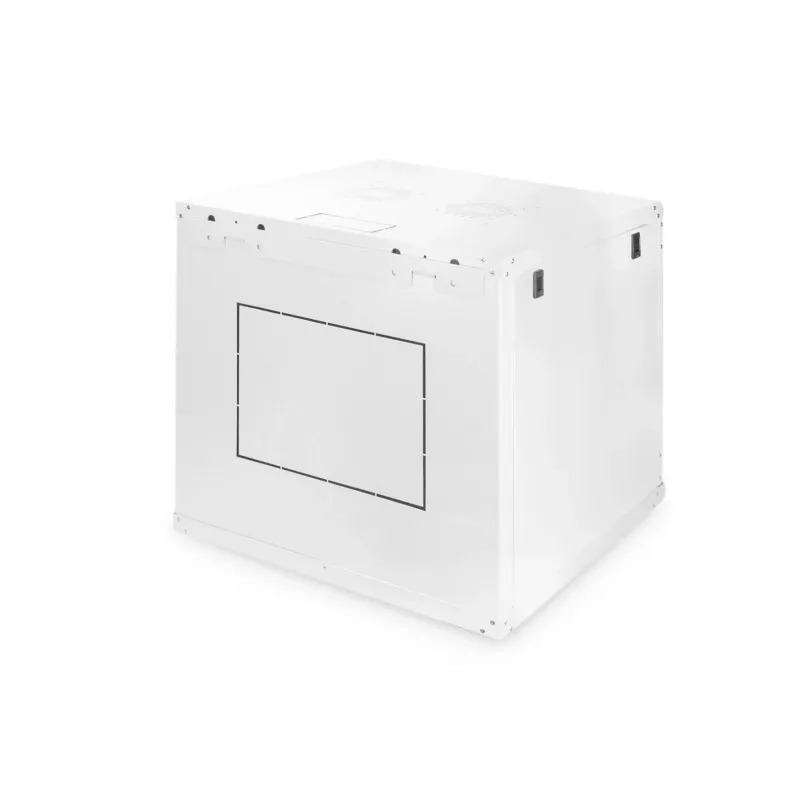

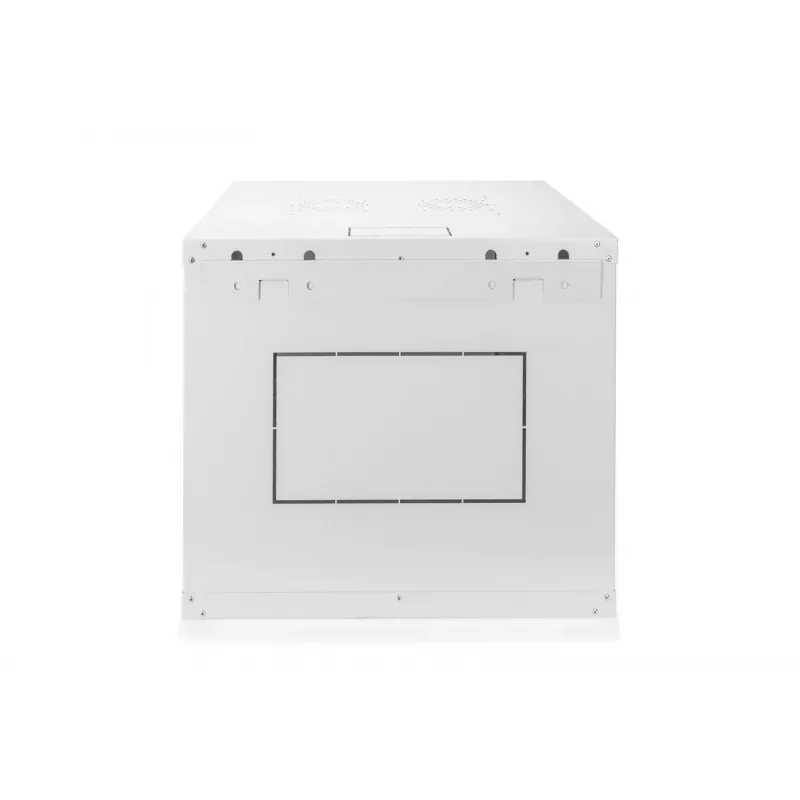

• Kaablihaldus: eelnevalt lõigatud kaablisisendid laes, põrandas ja tagaseinas
• Ventilatsioon: eelnevalt lõigatud laeala ventilaatorimoodulile, optimeeritud õhuventilatsioon ja väljatõmme

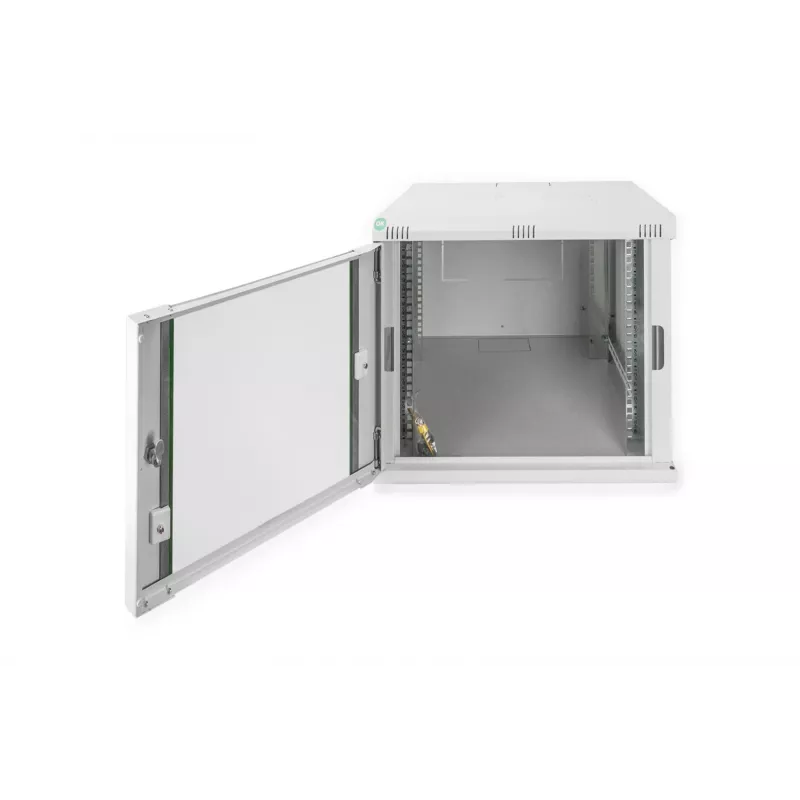

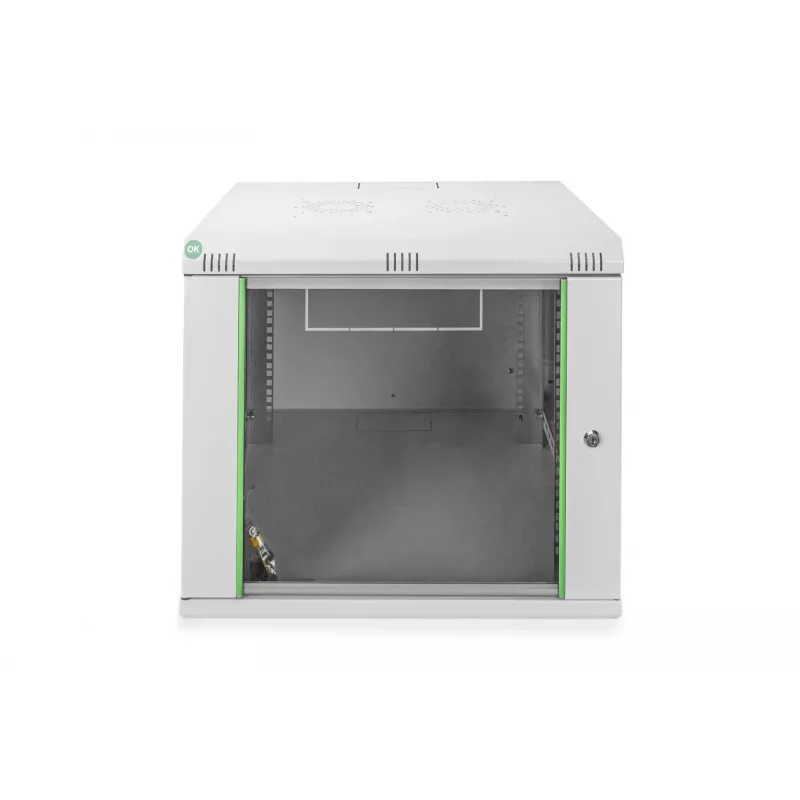

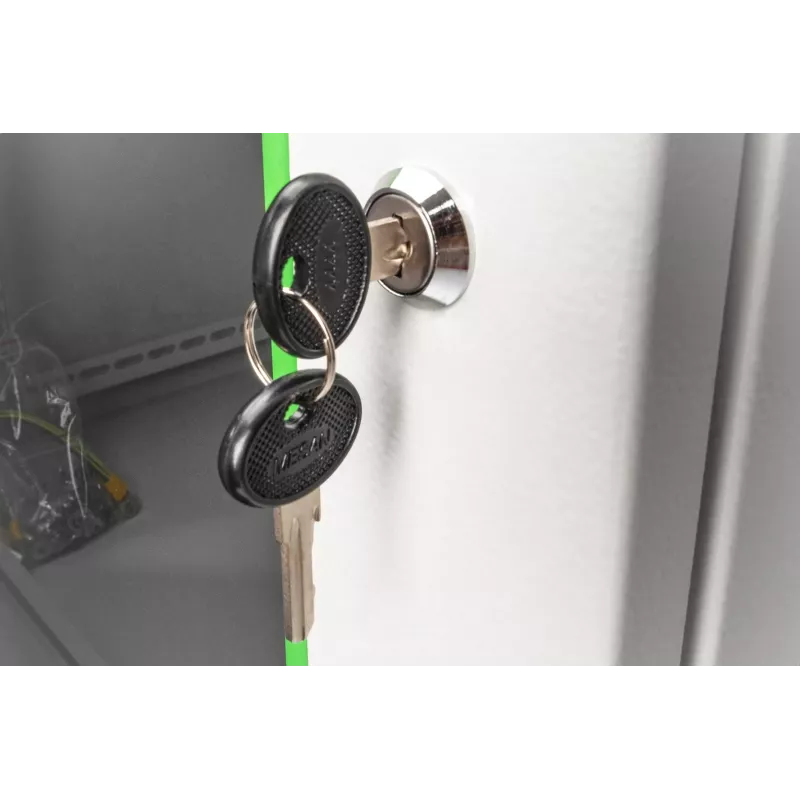

• Uks: lukustatav klaasist esiuks, eemaldatav ja pööratavate hingedega

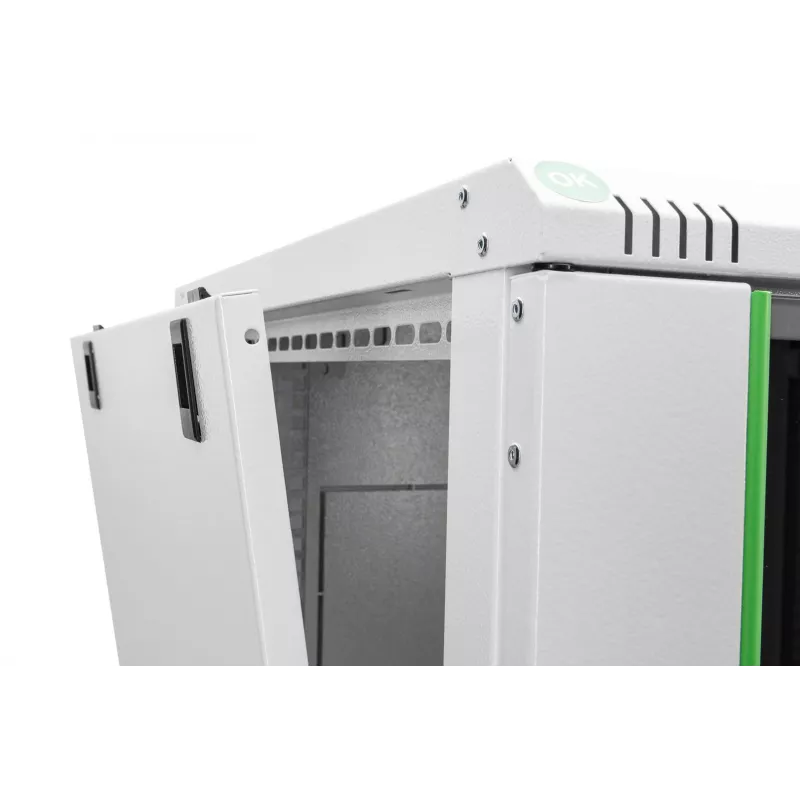

• Küljepaneelid: eemaldatavad parema juurdepääsu tagamiseks
• Paigaldamine: seinale kinnitamine kaasasoleva kinnitusplaadi abil (kaheastmeline paigaldus)

Kasutamine

Kinnitage kaasasolev kinnitusplaat kindlalt seinale soovitud kohta ja seejärel kinnitage kapp plaadi külge. Paigaldage seadmed reguleeritavatele 19" profiilliistudele, seadistades sügavust vastavalt vajadusele ja kasutades märgistatud rack-ühikuid. Suunake kaablid läbi eelnevalt lõigatud sisendite laes, põrandas või tagaseinas. Kui on vaja täiendavat aktiivset jahutust, paigaldage ühilduv ventilaatorimoodul eelnevalt lõigatud laealasse. Kasutage eemaldatavaid küljepaneele ja pööratavat esiust, et pääseda seadmetele hoolduseks või ümberseadistamiseks. Lukustage klaasuks, et kapp töö lõppedes kindlustada.

Soovitused

Ohutu ja usaldusväärse paigalduse tagamiseks veenduge, et kinnitusplaat on kinnitatud kandvale seinale sobivate kinnitusdetailidega ning järgige kohalikke elektri- ja ehitusnorme. Valige kapi värv ja liistude sügavus vastavalt seadmete mõõtmetele ja ventilatsioonivajadustele ning kaaluge ventilaatorimooduli paigaldamist, kui seadmed tekitavad märkimisväärselt soojust.
