Seinapistikupesa Digitus CAT 5e DN-9001-N

Digitus CAT 5e seinapistikupesa DN-9001-N on süvistatav võrgupesa ühe varjestatud RJ45-pordiga, mõeldud CAT 5e paigaldistele. Mõõtmetega 80 × 80 mm ja valge viimistlusega pakub see kompaktset, madala profiiliga ühenduspunkti struktureeritud kaabelduse jaoks kontorites, kodudes või äriruumides. Seade on sertifitseeritud vastavalt CAT 5e EIA/TIA 568 ja ISO/IEC 11801, EN 50173 standarditele ning toetab horisontaalset kaablisisendit LSA ühendusliistudega.

Eelised

Pistikupesa süvistatav disain ja horisontaalne kaablisisend võimaldavad korralikku, ruumisäästlikku paigaldust. Täielikult varjestatud RJ45-pesad ja varjestatud LSA-liistud suurendavad ohutust ja elektromagnetilist ühilduvust. Pesad on 40° nurga all, et lihtsustada patch-kaablite ühendamist ja lahtiühendamist, samas kui värvikoodiga LSA-liistud (EIA/TIA 568 B) kiirendavad ja vähendavad vigu terminatsioonil.

Sobib

• CAT 5e Ethernet võrgu terminatsioonideks kontorites ja kodudes
• Struktureeritud kaabelduse pistikupesadeks elamu- ja väike ärihoonetes
• Süvistatavateks rakendusteks, kus on vaja kompaktset, diskreetset pesa

Peamised tehnilised andmed

• Mudel: Digitus CAT 5e DN-9001-N
• Standarditele vastavus: CAT 5e EIA/TIA 568, ISO/IEC 11801, EN 50173

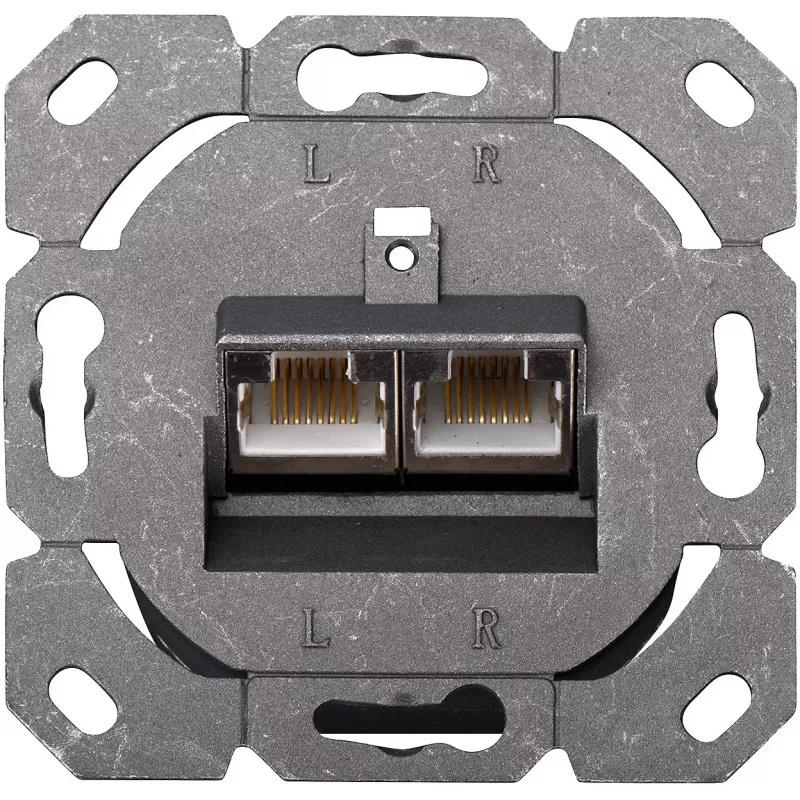

• Pistik: Varjestatud RJ45, 40° nurga all

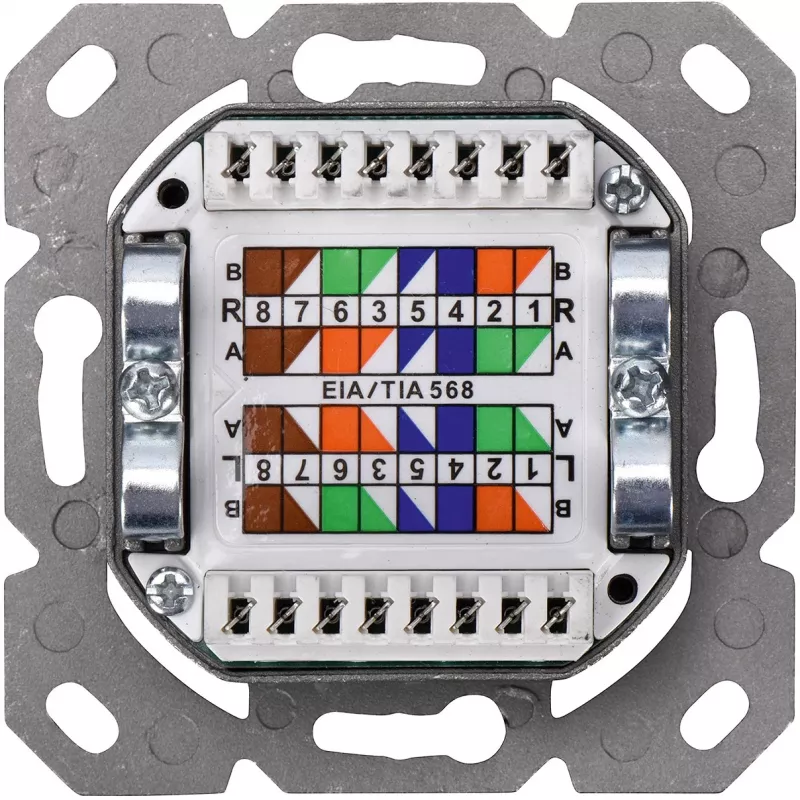

• Kaabli terminatsioon: LSA-liistud, värvikood EIA/TIA 568 B
• Paigaldus: Süvistatav
• Mõõtmed: 80 × 80 mm
• Värvus: Valge

Kasutamine

Suunake võrgukaabel pistikupesa horisontaalsesse sisendisse, eemaldage välimine kest ja eraldage paarid vastavalt EIA/TIA 568 B värvikoodile. Termineerige juhtmed LSA-liistudele sobiva mulgustamistööriista abil, tagades kindlad ja täielikult paigas kontaktid. Pärast terminatsiooni kinnitage pistikupesa süvistatavasse paigalduskasti ja kinnitage esiplaat. Ühendage patch-kaablid nurga all olevasse varjestatud RJ45-porti võrgu toimimiseks.

Soovitused

Kasutage seda pistikupesa koos varjestatud CAT 5e kaabelduse ja nõuetekohase maandusega, et säilitada varjestuse efektiivsus. Usaldusväärse jõudluse tagamiseks testige terminatsioone võrgukaablitesteriga pärast paigaldust ja järgige kohalikke kaabeldusstandardeid paigalduskõrguse ja marsruutimise osas.
