RS232-kaabel ROLINE DB9 M - F 1,8 m

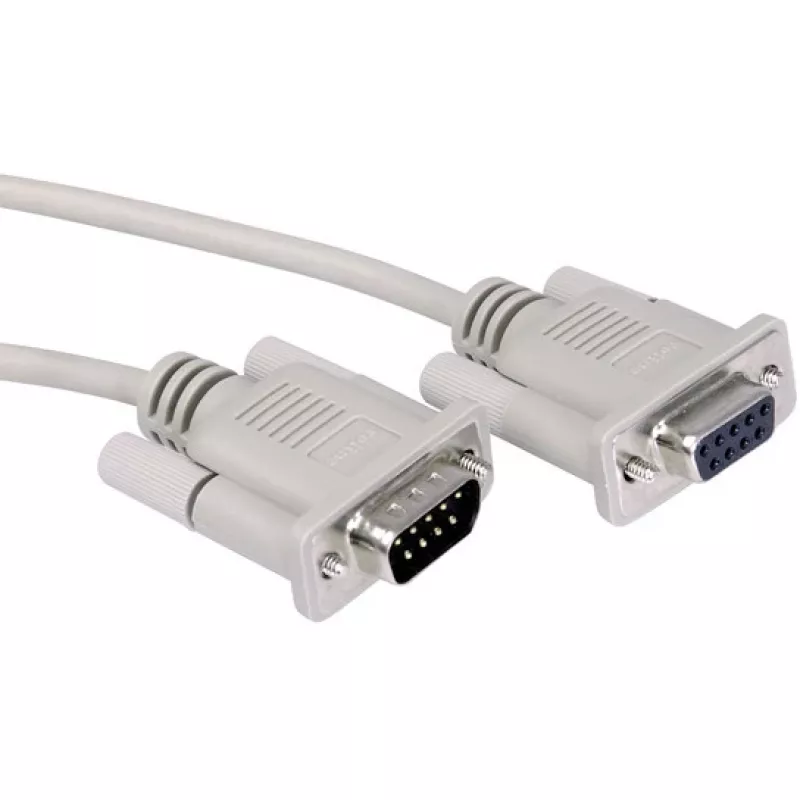

ROLINE RS232-kaabel DB9 M - F 1,8 m on hall RS232-pikenduskaabel, mille ühes otsas on 9‑kontaktiline D‑Sub (DB9) isane pistik ja teises otsas 9‑kontaktiline D‑Sub (DB9) emane pistik. See on mõeldud jadaliidese andmeühendusteks, näiteks IBM AT‑stiilis jadaliidesega seadmete ühendamiseks või jadaseadme ühendamiseks lülituskasti. Kõik signaaliliinid on ühendatud 1:1 ja varjestusjuhe on ühendatud fooliumvarjestusega ja mõlema pistikuga, et tagada korralik varjestus ja signaali terviklikkus.

Eelised

See 1,8 m pikkune ROLINE DB9-kaabel pakub lihtsat ja täielikult ühendatud RS232-ühendust üks-ühele kontaktide vastavusega, vähendades juhtmestiku keerukust jadaseadmete pikendamisel või ühendamisel. Integreeritud fooliumvarjestus ja varjestusühendus mõlemas pistikus aitavad minimeerida elektromagnetilisi häireid ja säilitada stabiilset andmeedastust kogu kaabli pikkuse ulatuses. Isane‑emane konfiguratsioon võimaldab otseühendust ühilduvate jadaportide ja välisseadmete vahel.

Sobib

• Arvutite või kontrollerite ühendamiseks RS232/IBM AT jadaportidega välisseadmetega
• Jadaseadme ühendamiseks lülituskasti või jadaadapteriga
• Olemasoleva DB9 jadaühenduse pikendamiseks kuni 1,8 m võrra

Peamised spetsifikatsioonid

• Bränd: ROLINE
• Mudel / MPN: 11.01.6218
• EAN: 7611990110247

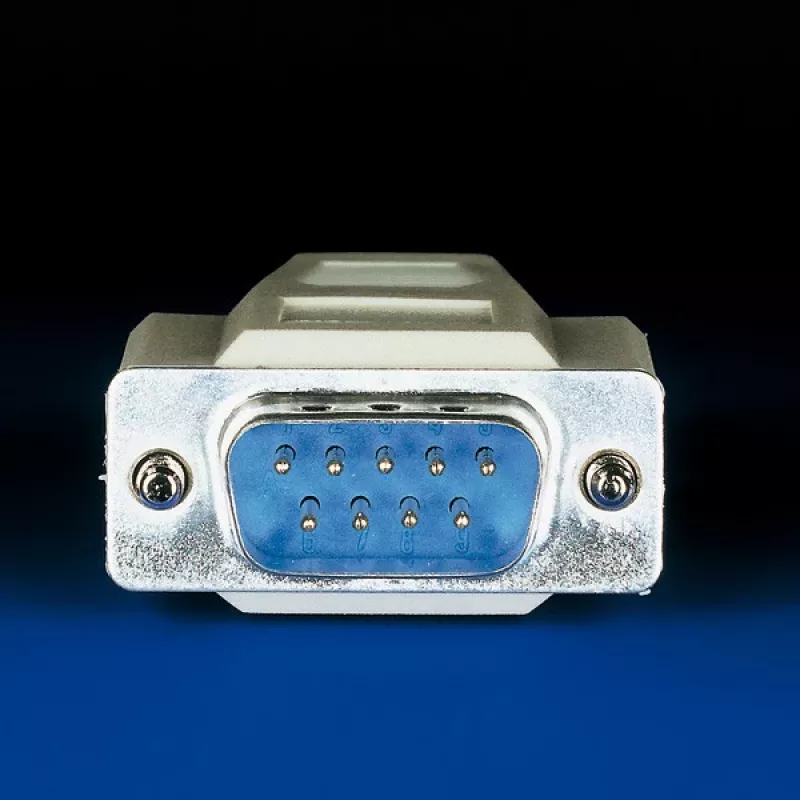

• Pistik A: 9‑kontaktiline D‑Sub isane (DB9 M)

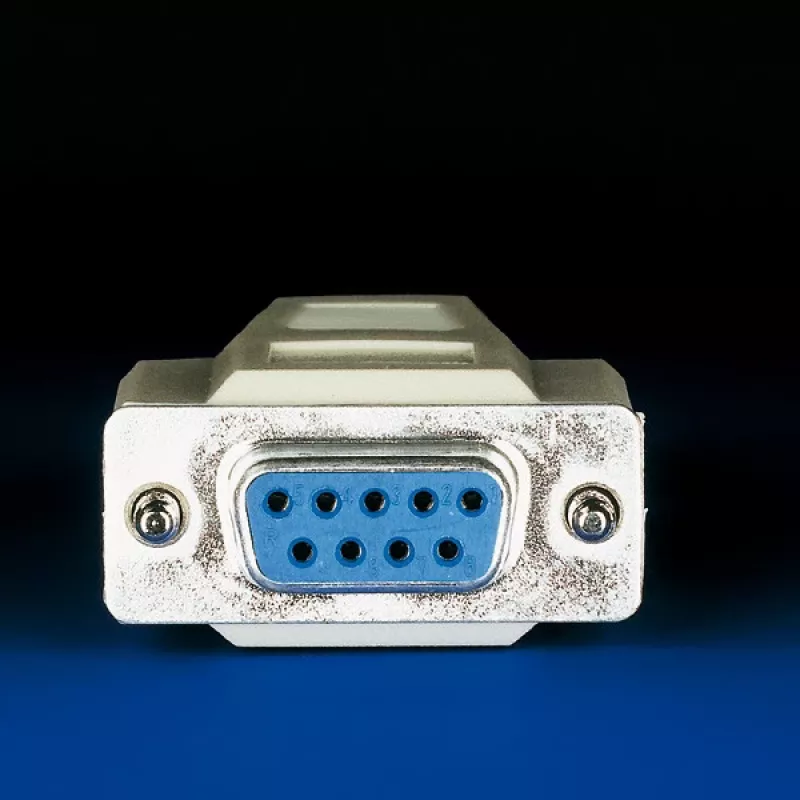

• Pistik B: 9‑kontaktiline D‑Sub emane (DB9 F)
• Kaabli pikkus: 1,8 m
• Juhtmestik: kõik liinid ühendatud 1:1
• Varjestus: fooliumvarjestus koos varjestusjuhtmega, mis on ühendatud mõlema pistikuga
• Värvus: hall

Kasutamine

Ühendage DB9 isane pistik lähteseadme RS232 jadaporti ja ühendage DB9 emane pistik sihtseadme või lülituskastiga. Füüsilise ühendamise ajal veenduge, et mõlemad seadmed on välja lülitatud, kui seadme tootja seda soovitab. Kontrollige jadaside seadistusi (edastuskiirus, paarsuskontroll, andmebitid, stoppbitid ja vookontroll) seadmete tarkvaras või püsivaras, et need ühtiksid edukaks andmevahetuseks.

Soovitused

Kasutage seda kaablit lühikeste kuni keskmise pikkusega RS232-ühenduste jaoks tööstus-, äri- või laborikeskkonnas. Vältige kaabli paigaldamist kõrgepingeliinide lähedusse, et vähendada häireid; vajadusel kasutage eraldi kaitsetorusid või täiendavat varjestust. Enne ühendamist kontrollige pistikuid paindunud kontaktide suhtes ja hoidke kaablit kerituna ilma järskude painutusteta.
