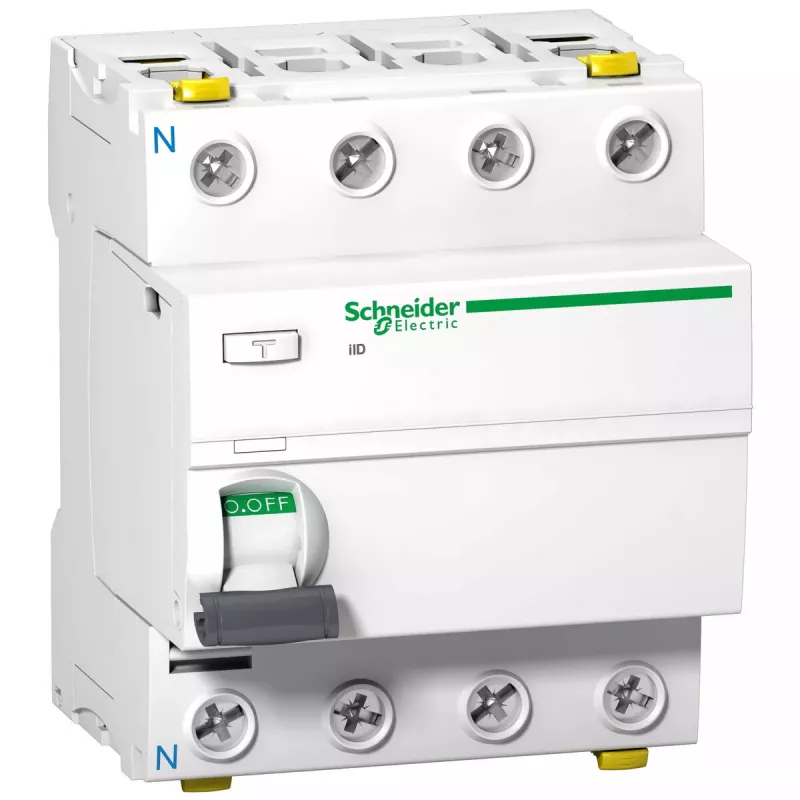

Rikkevoolukaitse Schneider Electric A9Z21425, tüüp A, 25 A, 380–415 V, 1500 A katkestusvõimsus

Schneider Electric A9Z21425 on neljapooluseline rikkevoolukaitse (tüüp A), mis on ette nähtud vahelduv- ja pulseeriva alalisvoolu rikkevoolude tuvastamiseks madalpingepaigaldistes nimipingega 380–415 V. Nimivooluga 25 A ja katkestusvõimsusega 1500 A tagab see kompaktne DIN-liistule paigaldatav seade selektiivse kaitse elamu- ja ärijaotuskilpides. Seade sobib standardsetele paneelipaigaldistele ja on mõeldud kasutamiseks seal, kus on vaja tuvastada nii vahelduv- kui ka pulseerivaid alalisvoolu rikkevoole.

Eelised

Seade pakub usaldusväärset maandusrikke tuvastust vahelduv- ja pulseerivate alalisvoolu rikkevoolude korral, ühendades täpse tundlikkuse kompaktse jalajäljega piiratud ruumiga kilpide jaoks. Selle neljapooluseline disain tagab vajadusel kõigi faaside ja nulli üheaegse lahtiühendamise, parandades ohutust kolmefaasilistes süsteemides. 1500 A katkestusvõimsus tagab töökindluse tüüpiliste ülekoormus- ja lühisetingimuste korral olme- ja kergetes äripaigaldistes.

Sobib

• Kolmefaasiliste jaotusahelate kaitseks elamu- ja ärikilpides
• Elektrikilpidele, mis nõuavad vahelduv- ja pulseerivate alalisvoolu rikkevoolude tuvastamist
• Kasutamiseks süsteemides nimipingega 380–415 V

Peamised spetsifikatsioonid

• Seadme tüüp: tüüp A rikkevoolukaitse
• Poolused: 4P (neljapooluseline)
• Nimivool: 25 A
• Nimitööpinge: 380–415 V
• Rikkevoolu rakendusvool: 30 mA
• Katkestusvõimsus (Icn): 1500 A
• Paigaldus: DIN-liistule
• Mõõtmed (ligikaudsed): 72 × 73 × 91 mm

Kasutamine

Paigaldage rikkevoolukaitse standardsele DIN-liistule jaotuskilbi sees, järgides kohalikke juhtmestiku eeskirju ja tootja paigaldusjuhiseid. Ühendage toite- ja koormusjuhid vastavatesse klemmidesse, tagades õige faasijärjestuse ja kindlad ühendused. Veenduge, et seade ühildub ülesvoolu liigvoolukaitse ja süsteemi maandusviisidega. Pärast paigaldamist kasutage testnuppu, et kontrollida korrektset toimimist ja väljalülitumist enne ahela kasutuselevõttu.

Soovitused

Katsetage seadet regulaarselt sisseehitatud testnupu abil kohalike eeskirjadega soovitatud ajavahemike järel, et tagada jätkuv tundlikkus maanduslekke suhtes. Tagage koordineerimine ülesvoolu kaitseseadmetega ja veenduge, et valitud nimivool ja rikkevoolu rakendusvool sobivad kaitstavate ahelate ja kehtivate ohutusstandarditega.
