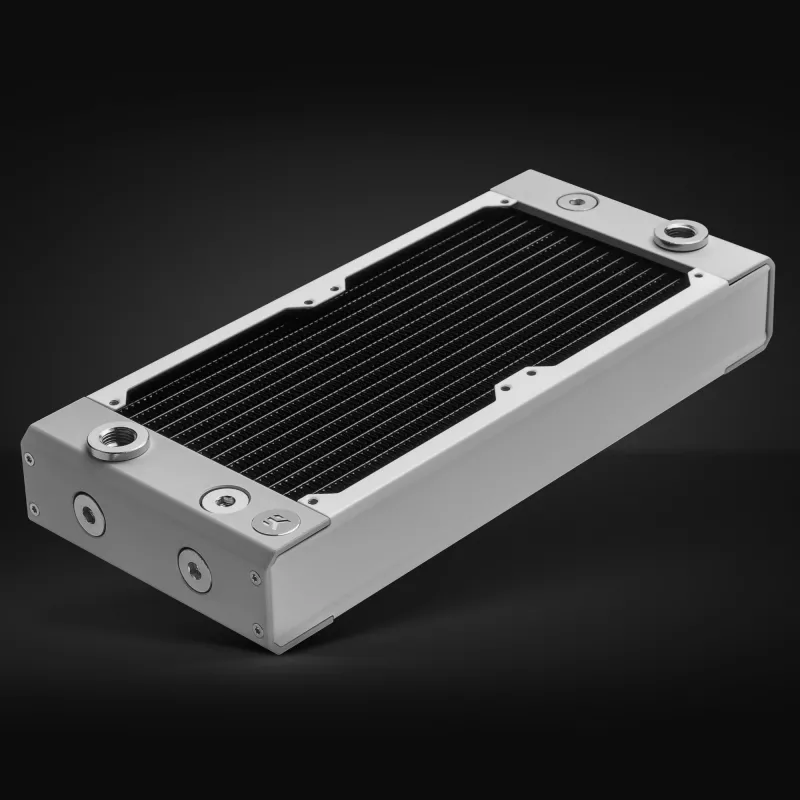

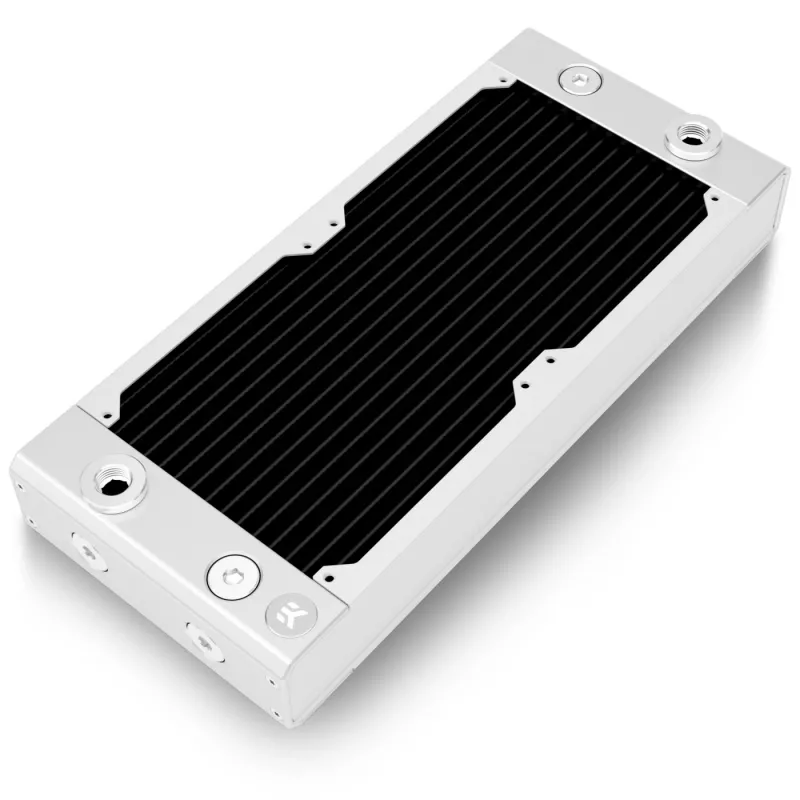

Radiaator EK Water Blocks messing vask roostevaba teras valge 130x300x44mm

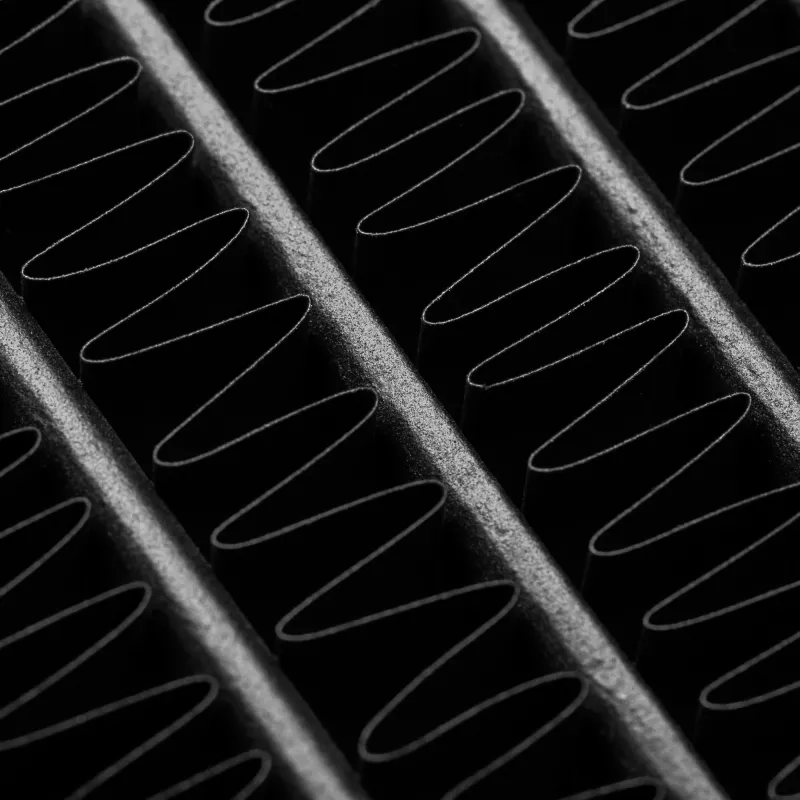

EK Water Blocks 3831109839188 radiaator on 130 x 300 x 44 mm EK-Quantum Surface P seeria X-Flow radiaator, mis on mõeldud kohandatud arvuti vedelikjahutuskontuuridele. See ühendab messingist, vasest ja roostevabast terasest konstruktsiooni ekstrudeeritud alumiiniumist otsakorkide disaini ja poolmatvalge viimistlusega külgplaatidel. Radiaatori südamik kasutab kuutteist 2 mm vasest toru ja ribideta vasest ribisid tihedusega 18 FPI, et tasakaalustada soojusülekannet ja õhuvoolu takistust, samal ajal kui kaheksa G1/4" keermestatud porti (neli mõlemas otsas) pakuvad paindlikku ristvoolu marsruutimist ja mitut sisend-/väljundkonfiguratsiooni. 44 mm paksus tagab tõhusa jahutuse laias ventilaatori kiirusvahemikus ja toetab standardseid 120 mm ventilaatoreid paksusega 25 mm.

Eelised

Surface P südamik pakub võrreldes eelmise põlvkonnaga kuni 10% paremat soojustõhusust tänu optimeeritud ribistruktuurile ja täiustatud südamiku disainile. Sisemiste torude väike voolutakistus vähendab pumba koormust ja võimaldab kasutada mitut radiaatorit ühe pumbaga. Kvaliteetsed materjalid ja mehaaniline disain tagavad jäikuse ja ühilduvuse korpusesse paigaldatavate 120 mm ventilaatori konfiguratsioonidega. Modulaarne X-Flow mitme pordi disain ja EK-Matrix7 ühilduvus lihtsustavad puhtaid torujuhtmeid ja süsteemi laiendamist, samal ajal kui kaasasolev riistvara pakub lihtsat paigaldust ja ventilaatori kinnitamist.

Sobib

• Kohandatud arvuti vedelikjahutuskontuuridesse keskmistes ja täissuuruses tornidega korpustes
• Mitme radiaatoriga jahutusseadistustesse, kus on vajalik madal voolutakistus
• Süsteemidesse, mis kasutavad standardseid 120 mm ventilaatoreid (25 mm paksus) push-, pull- või push/pull-konfiguratsioonis
• Arvutiehitajatele ja modderitele, kes vajavad modulaarseid, värvitavaid radiaatoreid ja lihtsat lahtivõtmist

Peamised tehnilised andmed

• Mõõtmed: 130 mm (L) x 300 mm (S) x 44 mm (K)
• Südamiku koostis: vasest torud ja vasest ribid
• Torud: 16 vasest toru, igaüks 2 mm lai
• Ribitihedus: 18 FPI (ribisid tolli kohta)
• Otsakorgid: ekstrudeeritud alumiinium kontrastse hõbedase viimistlusega
• Külgplaadid: roostevaba teras poolmatvalge kattega
• Ribide pinnaviimistlus: must matt kate kõrge soojusjuhtivusega

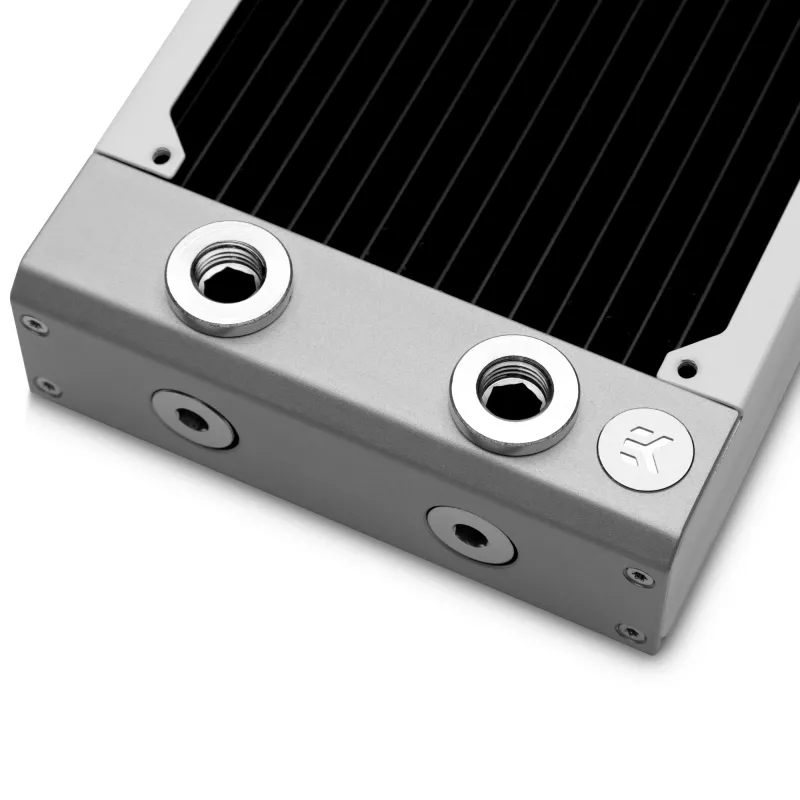

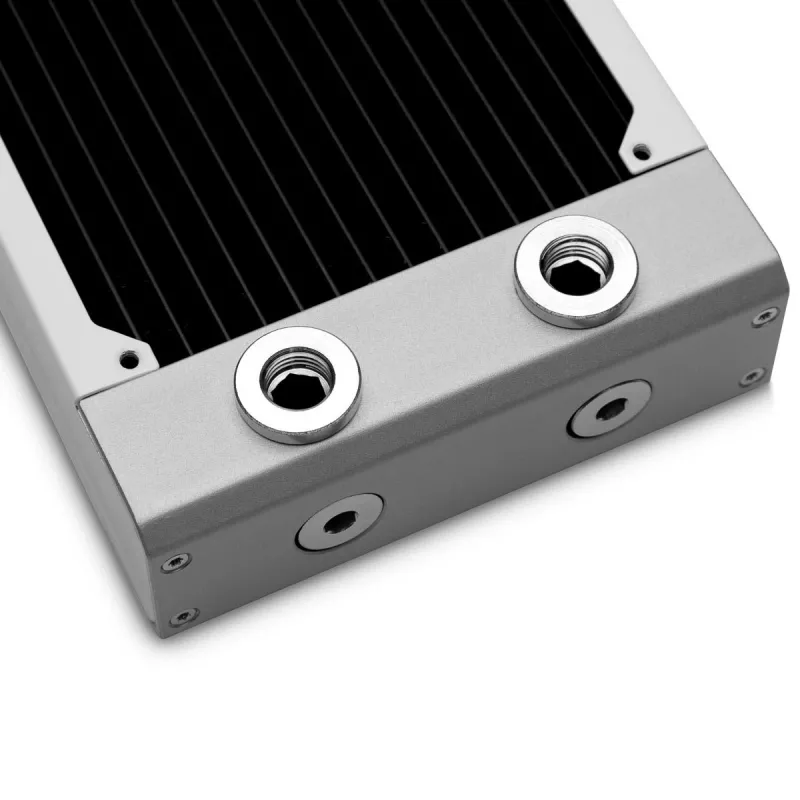

• Pordid: kaheksa G1/4" keermestatud ühendusporti (neli mõlemas otsas), mis toetavad ristvoolu marsruutimist
• Ventilaatori ühilduvus: 120 mm ventilaatorid, 25 mm paksus (toetab push, pull, push/pull)
• Kaasas olev paigaldusriistvara: M4 Phillipsi kruvid ventilaatori ja korpuse kinnitamiseks; kuuskantvõtmed koostamiseks

Kasutamine

Paigaldage radiaator oma korpusesse kohta, mis võimaldab piisavat õhuvoolu ja mahutab 130 x 300 x 44 mm jalajälje. Seadistage soovitud sisend- ja väljundmarsruut, kasutades G1/4" porte mõlemas otsas; X-Flow paigutus toetab mitmeid torujuhtme marsruutimise võimalusi, et sobida teie kontuuri paigutusega. Kinnitage standardsed 120 mm ventilaatorid (25 mm paksus), kasutades kaasasolevaid M4 kruvisid, ja valige push-, pull- või push/pull-konfiguratsioon vastavalt saadaolevale ruumile ja soovitud soojustõhususele. Veenduge, et kõik liitmikud ja ühendused on G1/4" standardite kohaselt kinni keeratud, ja kontrollige enne kontuuri jahutusvedelikuga täitmist lekete suhtes. Mitme radiaatori lisamisel arvestage pumba võimsusega — radiaatori madal voolutakistus võimaldab kasutamist tavaliste D5 või DDC pumpadega.

Soovitused

Optimaalsete soojustulemuste saavutamiseks ühendage radiaator keskmise kuni madala kiirusega kõrge staatilise rõhuga 120 mm ventilaatoritega ja kaaluge push/pull-seadet, kui ruum võimaldab. Kasutage segametallidest kontuuride jaoks sobivat korrosiooni inhibeerivat jahutusvedelikku ja järgige pärast kokkupanekut standardseid lekketestimise protseduure. Värvimisel või modimisel võtke lahti modulaarsed katted ja kaitske südamiku piirkonda; disain hõlbustab ohutuid isetegemismodifikatsioone, ilma et see kahjustaks konstruktsiooni terviklikkust.
