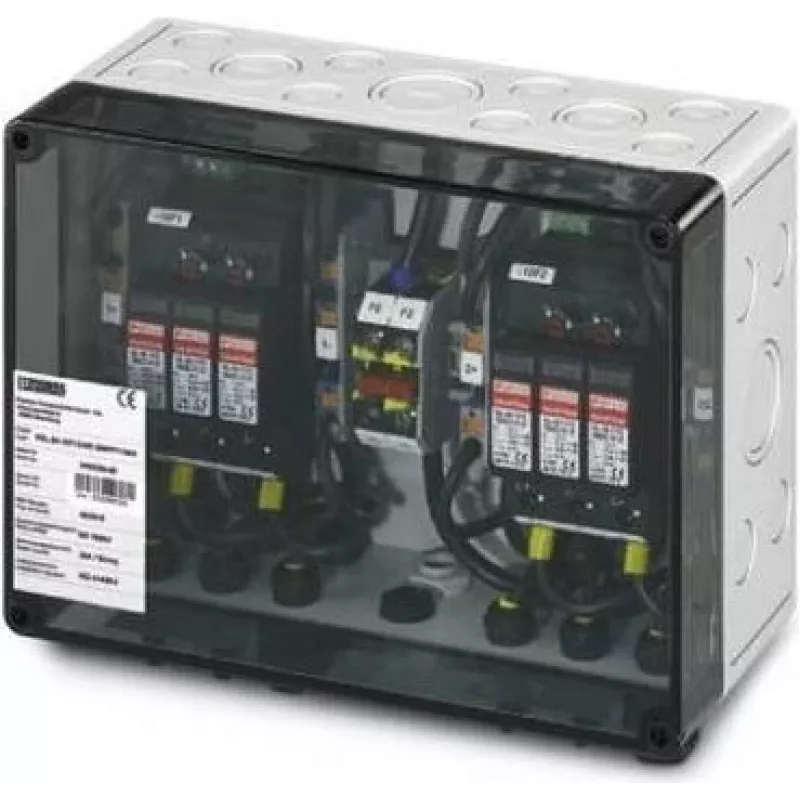

Phoenix Contact SOL-SC-2ST-0-DC-2MPP PV ühenduskarp 2x2 string 2404295

Päikeseenergia paigaldised, kus on mitu PV stringi, seisavad sageli silmitsi ühise väljakutsega: alalisvooluahelate ohutu ühendamine ja kaitsmine enne, kui need jõuavad inverterini. Phoenix Contact SOL-SC-2ST-0-DC-2MPP (2404295) on eelnevalt juhtmestatud PV ühenduskarp, mis ühendab kaks sisendstringi kaheks sõltumatuks MPPT väljundiks, kõrvaldades vajaduse kohapealse kohandatud alalisvoolu juhtmestiku järele. Selle integreeritud liigpingekaitse ja alalisvoolu lahklüliti pakuvad kompaktset, nõuetele vastavat lahendust elamute ja väikeste ärihoonete PV-süsteemidele.

Kellele see mõeldud on

See ühenduskarp sobib ideaalselt päikeseenergia paigaldajatele ja süsteemiintegraatoritele, kes töötavad katusel või maapinnal paiknevate PV-massiividega, kus on kuni kaks stringi MPPT kohta. See sobib projektidele, kus ruum on piiratud, kuid ohutus ja töökindlus on kohustuslikud. Olenemata sellest, kas võtate kasutusele uue paigaldise või uuendate olemasolevat, lihtsustab see seade alalisvoolu poolset juhtmestikku ja suurendab kaitset.

Peamised omadused

• Ühendab 2 PV sisendstringi 2 MPPT väljundiks (1 string MPPT kohta)
• Integreeritud II tüübi liigpingekaitse (SPD) ülepinge eest kaitsmiseks
• Sisseehitatud 2-pooluseline alalisvoolu lahklüliti ohutuks isolatsiooniks hoolduse ajal
• MC4-ühilduvad PV sisendpistikud kiireks, tööriistavabaks ühendamiseks
• IP65 hinnanguga polükarbonaadist korpus välistingimustes kasutamiseks
• Stringi kaitsmeid pole vaja, mis vähendab hooldust ja võimalikke rikkekohti
• Seinale kinnitatav disain koos kaablihülssidega väljundjuhtmestiku jaoks

Tehnilised andmed

• Toote tüüp: PV ühenduskarp
• PV stringide arv (sisend): 2
• MPPT-de arv (väljund): 2
• Maksimaalne sisendpinge (Uoc max): 1000 V DC
• Maksimaalne sisendvool stringi kohta (Isc max): 15 A
• Maksimaalne kogusisendvool (Imax): 30 A
• Liigpingekaitse: II tüübi SPD
• Alalisvoolu lahklüliti: integreeritud 2-pooluseline DC lüliti
• Kaitsmekaitse: stringi kaitsmeid pole
• Korpuse materjal: polükarbonaat (PC)
• Kaitseaste: IP65
• Ümbritseva õhu temperatuurivahemik (töö): -25 °C kuni 60 °C
• PV sisendpistikud: MC4-ühilduvad
• PV väljundühendus: kaablihülssid (M20)
• Paigaldustüüp: seinale kinnitamine
• Standardid: IEC 61439-2, IEC 62446-1

Nõuanded

Optimaalse jõudluse tagamiseks paigaldage ühenduskarp PV-massiivi lähedale, et minimeerida alalisvoolukaablite pikkust. Veenduge, et alalisvoolu lahklüliti on väljalülitatud asendis enne stringide ühendamist või lahutamist. Kontrollige perioodiliselt korpust kahjustuste suhtes ja veenduge, et kaablihülssid on tihedalt kinni, et säilitada IP65 hinnang. Kui teie süsteem laieneb üle kahe stringi, kaaluge mitme ühenduskarbi või suurema mudeli kasutamist.
