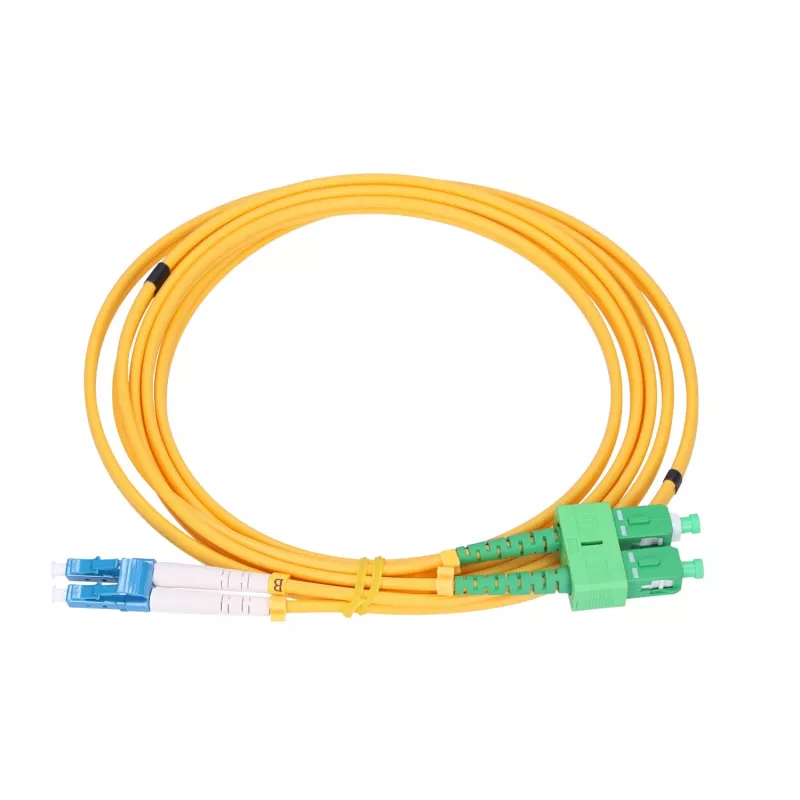

Patchcord Extralink SC/APC - LC/UPC singlemode duplex G.657.A1 3mm 1m

Patchcord Extralink SC/APC - LC/UPC singlemode duplex G.657.A1 3mm 1m on ühemoodiline dupleksne optiline harukaabel, mis on mõeldud FTTH ja muude fiiberoptiliste linkide rakenduste jaoks. Kaabel kasutab paindekindlat G.657.A1 kiudu 3 mm kollases mantlis ja pakub kompaktset ühendust SC/APC ühes otsas ja LC/UPC teises otsas. 1 m pikkuse ja täisdupleks otsastustega on see harukaabel mõeldud lühikesteks ühendusteks optiliste seadmete, harupaneelide ja kliendiseadmete vahel.

Eelised

Extralinki harukaabel ühendab paindekindla G.657.A1 kiu standardsete SC/APC ja LC/UPC pistikugeomeetriatega, et säilitada madal sisestuskadu ja stabiilne tagasivoolu kadu tüüpilistes FTTH keskkondades. Selle 3 mm mantel pakub lihtsat käsitsemist ja marsruutimist, säilitades samal ajal kiu kaitse. Duplekskonfiguratsioon toetab samaaegseid saate- ja vastuvõtukanaleid ning värvikoodiga kollane mantel võimaldab kiiret ühemoodiliste linkide tuvastamist.

Sobib

• FTTH jaotus- ja siseruumide kliendiühendused
• Harupaneelid ja optilised jaotusraamid
• OLT, ONU/ONT ja optiliste transiiverite ühendamine
• Lühikesed haruliinid sidesõlmedes ja seadmeriiulites

Peamised tehnilised andmed

• Kiu tüüp: Ühemoodiline, paindekindel G.657.A1
• Mantli läbimõõt: 3 mm
• Pikkus: 1 m
• Pistikukonfiguratsioon: Dupleks (kaks kiudu)
• Pistik A: SC/APC (nurkfüüsikaline kontakt, APC)
• Pistik B: LC/UPC (ultrafüüsikaline kontakt, UPC)
• Mantli värv: Kollane (ühemoodiline tuvastus)

Kasutamine

Juhtige harukaabel lähteseadmest sihtseadmeni, vältides teravaid painutusi ja kitsaid silmuseid. Enne sisestamist veenduge, et pistikud on puhtad, et kaitsta transiiveri liideseid; kasutage tolmukorke kuni paigaldamiseni. Sisestage SC/APC ja LC/UPC pistikud vastavatesse adapteri- või transiiveriportidesse, kuni tunnete kindlat sobivust. Duplekstöö korral jälgige saate/vastuvõtu orientatsiooni, et see vastaks lingi juhtmestikule. Paneelide või riiulite sees marsruutides kinnitage kaabel õrnade klambrite või sidemetega, et vältida pinget pistikutele.

Soovitused

Kontrollige ja puhastage ferruleid enne iga ühendust, säilitage G.657.A1 kiu jaoks soovitatud minimaalne painderaadius ja vältige paigaldamise ajal mantli tõmbamist pistiku lähedalt. Hoidke kasutamata harukaableid kaitsekorkidega kuivas, tolmuvabas keskkonnas.
