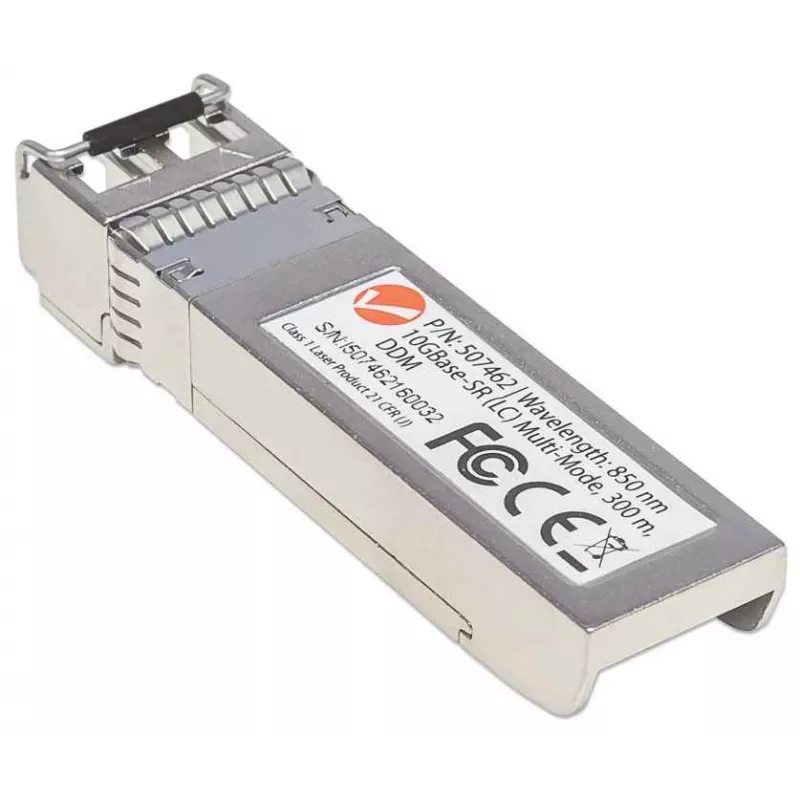

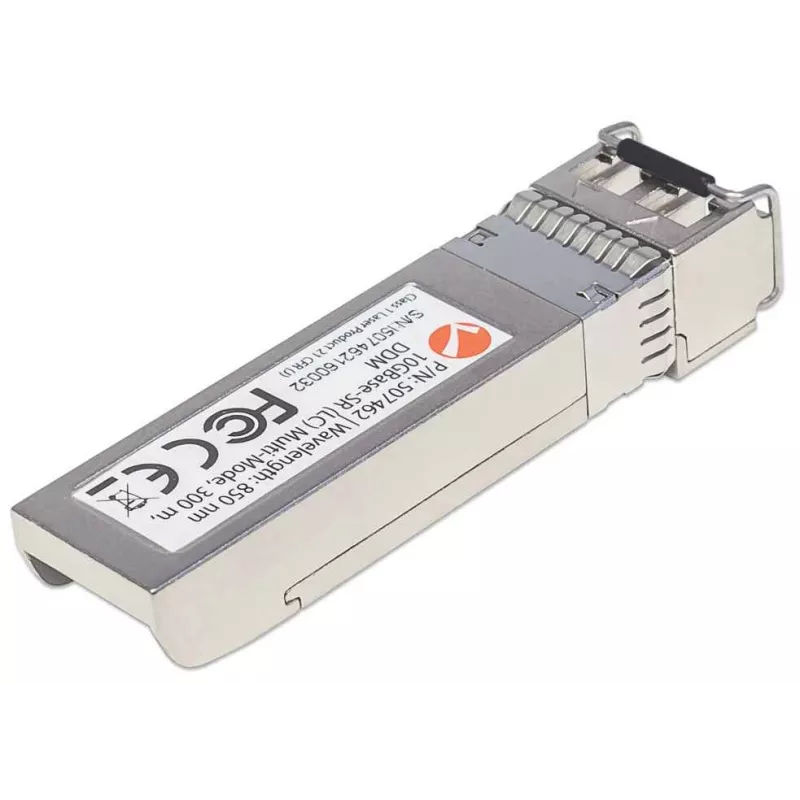

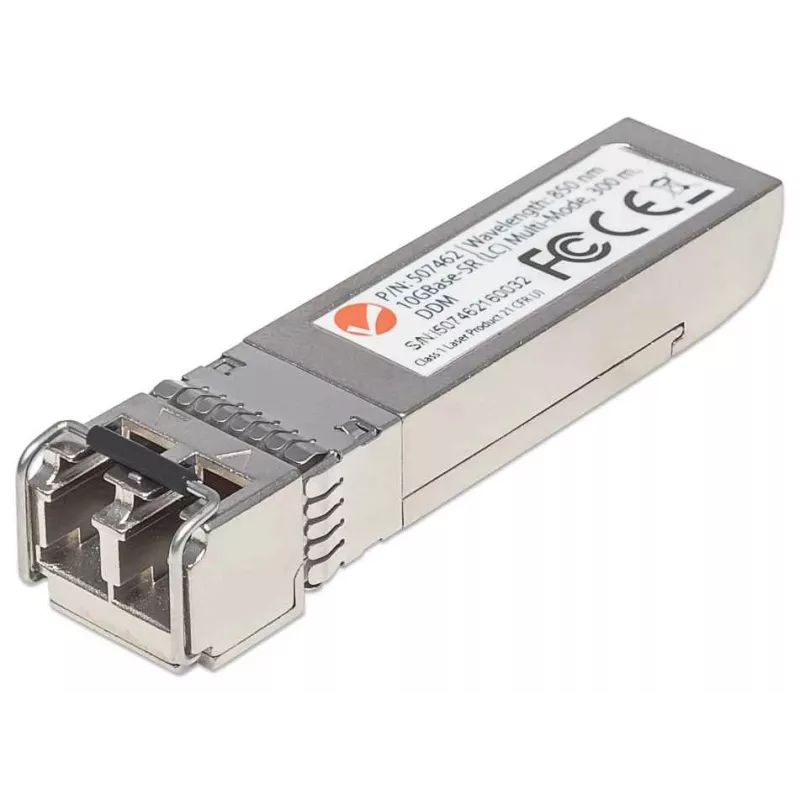

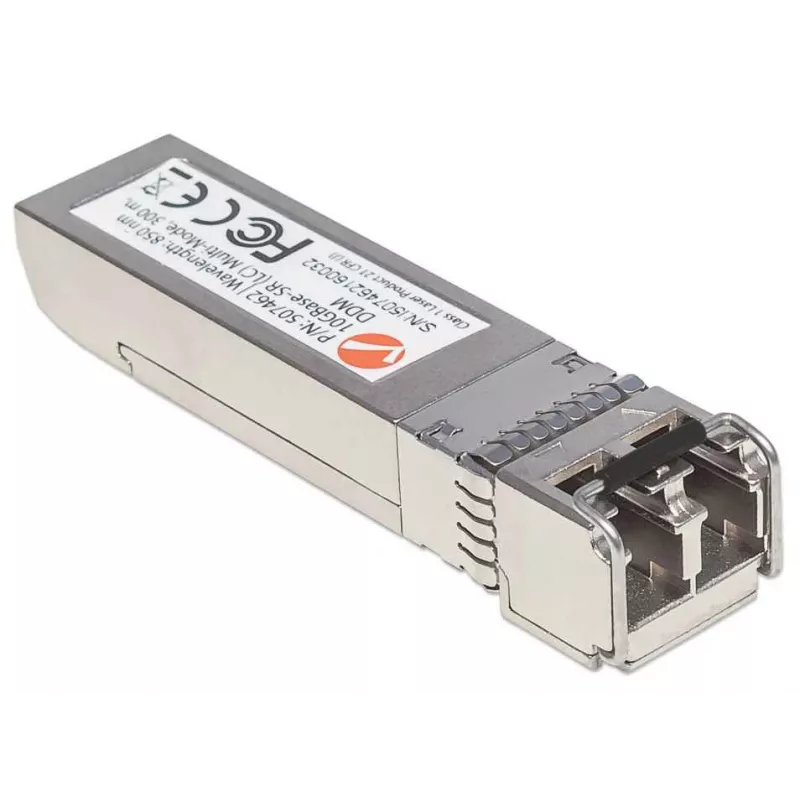

Optiline transiivermoodul Intellinet SFP+ 10GBase-SR

Intellineti optiline transiivermoodul SFP+ 10GBase-SR võimaldab 10 Gigabitist lähimaa fiiberühendust multimoodkiul kuni 300 m kaugusele. Kompaktse metallist SFP+ korpusega transiiver toetab kuumpistikustatavat paigaldust ja digitaalset diagnostikaseiret (DDM), mis võimaldab reaalajas jälgida optilist väljund-/sisendvõimsust, temperatuuri, laseri eelpingevoolu ja toitepinget. Moodul on MSA-ühilduv ja tarnitakse tootjaekvivalendina Cisco SFP-10G-SR-ile ning sellel on sertifikaadid, sealhulgas FCC Class A, CE, IEC-60825, RoHS ja NDAA. Füüsilised mõõtmed on ligikaudu 14 x 57 x 12 mm, kaal 0,037 kg, hõbedane korpus, maksimaalne tööpinge 3,3 V ja tüüpiline voolutarve umbes 1 W. Tootele antakse kolmeaastane garantii.

Eelised

Metallkest vähendab elektromagnetilisi häireid ja suurendab vastupidavust, samas kui mini-GBIC (SFP+) vormitegur võimaldab riiulites ja seadmetes suurt porditihedust. Standardse DDM-i tugi võimaldab kaugdiagnostikat ja lihtsamat hooldust. MSA ühilduvus ja tootjaekvivalendi tuvastamine tagavad laia ühilduvuse mitme tootja SFP+ portidega.

Sobib

• 10 Gigabitiste linkide jaoks lülitite, serverite ja salvestusseadmete vahel andmekeskustes
• Suure tihedusega kiudoptilistele patch-paneelidele ja jaotusraamidele
• Lähimaa multimoodkiudühendusteks kuni 300 m ettevõtete ja ülikoolilinnakute võrkudes
• SFP+ portide kuumvahetusega uuendamiseks või asendamiseks ilma võrgu katkestusteta

Peamised tehnilised andmed

• Liides: SFP+
• Maksimaalne andmeedastuskiirus: 10 Gbit/s (tooteandmetes täpsustatud kuni 11100 Mbit/s)
• Optiline standard: 10GBase-SR multimoodkiule
• Maksimaalne ulatus: kuni 300 m üle multimoodkiu (tüüpiline 10GBase-SR puhul)
• Vormitegur: mini-GBIC (SFP+), kuumpistikustatav
• Korpus: metall, hõbedast värvi
• Mõõtmed: ligikaudu 14 x 57 x 12 mm
• Kaal: 0,037 kg
• Tööpinge: 3,3 V (maksimaalne)
• Voolutarve: ~1 W
• Vastavus ja ohutus: FCC Class A, CE, IEC-60825, RoHS, NDAA

Kasutamine

Sisestage SFP+ transiiver ühilduvasse SFP+ pessa lülitis, serveri NIC-is või salvestusseadmes, kui host on sisse lülitatud, et kasutada ära kuumpistikustamise võimalust. Ühendage multimoodkiudkaabel sobiva pistikutüübiga (LC dupleks) transiiveri portidesse, tagades õige polaarsuse. Jälgige lingi olekut ja diagnostilisi parameetreid hostseadme liidese kaudu, et kontrollida optilist võimsust, temperatuuri ja muid DDM-i väärtusid. Moodulite asendamisel eemaldage olemasolev transiiver ettevaatlikult, vabastades puuri riivi ja tõmmates selle otse välja, seejärel sisestage asendusmoodul, kuni see klõpsatusega paigale lukustub.

Soovitused

Kasutage multimoodkiudu, millel on sobiv ribalaiuse-pikkuse korrutis (soovitatavalt OM3/OM4 10GBase-SR jaoks), et saavutada määratud ulatus. Hoidke pistikud ja kiudude otsapinnad puhtad ning kasutage kaitseks tolmukorke, kui moodulid ei ole ühendatud. Pärast paigaldamist kontrollige DDM-i näitu, et veenduda õigetes optilise võimsuse tasemetes ja temperatuuris. Parima ühilduvuse tagamiseks veenduge, et ühendatud seadmed toetavad SFP+ ja MSA-ühilduvaid mooduleid.
