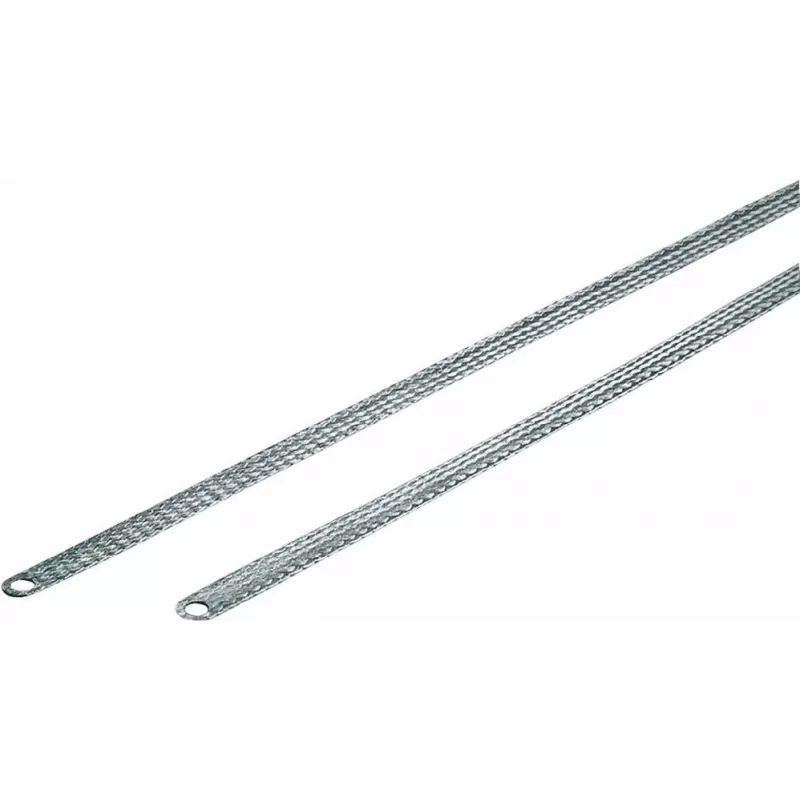

Maanduskomponent Rittal 2412.210, kõrgus 200 mm

Rittal 2412.210 maanduskomponent, kõrgus 200 mm, on tinatatud vasest maandusdetail, mis on mõeldud usaldusväärseks potentsiaalivõrdsustuseks elektrikilpides ja juhtkappides. Osa tagab kompaktse fikseeritud maanduspunkti pressitud kontaktrõngastega, võimaldades madala takistusega ühendust ja stabiilset maandust jaotus- ja tööstuslike lülitusseadmete paigaldistes. Selle konstruktsioon arvestab voolu tõrjumise efekte kõrgematel sagedustel, säilitades samas paindlikkuse erinevate ühendusviiside jaoks.

Eelised

Tinatatud vasest materjal tagab hea juhtivuse ja korrosioonikindluse pikaajaliseks toimimiseks. Pressitud kontaktrõngad tagavad kindla mehaanilise ja elektrilise kontakti ilma täiendava jootmiseta, vähendades paigaldusaega. 200 mm kõrgus pakub kompaktset lahendust piiratud siseruumiga kappidele ja korpustele, võimaldades siiski mitut ühenduspunkti. Disain minimeerib impedantsi kõrgetel sagedustel, aidates säilitada elektromagnetilist ühilduvust (EMC) ja vähendada häirevoole.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage maanduskomponent selleks ettenähtud maandussiinile või kinnituspunktile korpuse sees, tagades kindla mehaanilise kinnituse vastavalt kapi paigutusele ja ohutusnõuetele. Ühendage maandusrihm peamise kaitsemaandusjuhi või maanduslatti külge, kasutades pressitud kontaktrõngaid, kontrollides tihedat kontakti ja pidevust sobiva testriga. Juhtige ühendusjuhtmeid nii, et vältida järske painutusi või mehaanilist pinget, ning hoidke selget eraldust pingestatud juhtmetest, kui see on nõutav.

Soovitused

Enne paigaldamist kontrollige vastavust kohalikele maandusstandarditele ja korpuse paigutusele. Veenduge, et kõik ühendused on puhtad ning vabad värvist või oksüdatsioonist, et saavutada madal kontakttakistus. Vibratsioonile või sagedasele hooldusele alluvates paigaldistes kontrollige perioodiliselt pressitud ühendusi ja pingutage kinnitusvahendeid vastavalt vajadusele.
