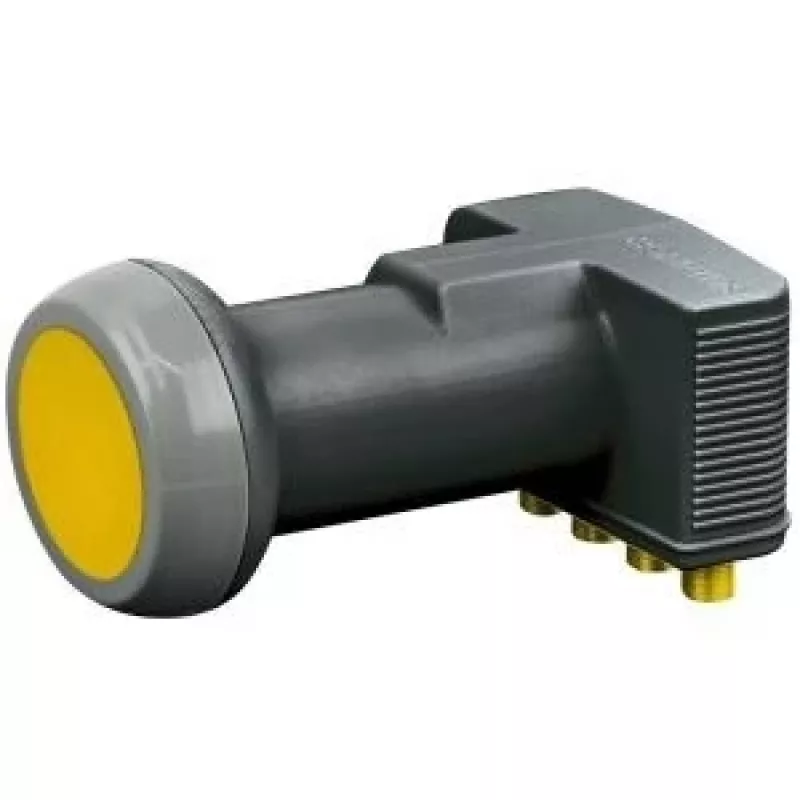

Low Noise Block downconverter Schwaiger SPS6918A

Schwaigeri Low Noise Block downconverter SPS6918A võtab vastu satelliitsignaale sagedusalas 10,7–12,75 GHz ja teisendab need madalamatele vahesagedustele kasutamiseks satelliidivastuvõtjatega. Hall LNB on varustatud F-tüüpi RF-pistikuga ja 4 cm toitesarvega, pakkudes stabiilset vastuvõttu madala sisemise müra ja mõõduka energiatarbega. See on mõeldud tavaliste Ku-riba satelliidisaadete vastuvõtuks ja integreerimiseks väikese kuni keskmise suurusega antenniseadmetesse.

Eelised

See LNB pakub laia töösagedusvahemikku, mis katab kogu Ku-riba sisendi 10,7–12,75 GHz, ja standardset F-tüüpi väljundpistikut ühilduvuse tagamiseks tavaliste satelliidikaablite ja -vastuvõtjatega. Seade tarbib ligikaudu 250 mA, hoides võimsustarbe madalal, säilitades samal ajal järjepideva allamuundamise jõudluse. Kompaktne toitesarve disain aitab fokuseerida sissetulevaid signaale ja toetab stabiilset madala müratasemega võimendust, mis sobib tavalisteks tarbija- ja kergeteks professionaalseteks rakendusteks.

Sobib

• Koduseks satelliittelevisiooni vastuvõtuks Ku-riba satelliitidelt
• Väikeste elamu- või korteriantennide paigaldisteks
• Olemasoleva F-tüüpi pistikuga LNB asendamiseks
• Põhilisteks mitme vastuvõtjaga seadistusteks, kui neid kasutatakse koos ühilduvate jaoturite või multiplekslülititega

Peamised tehnilised andmed

• Sisendsagedusvahemik: 10,7–12,75 GHz (Ku-riba)
• Pistiku tüüp: F (RF sisend/väljund liides)
• Toitesarve läbimõõt: 4 cm
• Tüüpiline voolutarve: 250 mA
• Korpuse värv: hall

Kasutamine

Paigaldage LNB ühilduva satelliidiantenni fookuspunkti nii, et toitesarv oleks suunatud antenni reflektorile. Ühendage LNB satelliidivastuvõtjaga, kasutades RG6 koaksiaalkaablit, mis on otsastatud F-tüüpi pistikutega. Veenduge, et antenn on joondatud sihtsatelliidile ja et vastuvõtja on seatud sobivatele LNB sagedusseadetele 10,7–12,75 GHz sisendsagedusvahemiku jaoks. Andke LNB-le toide läbi vastuvõtja või välise toitepistiku, mis varustab ligikaudu 250 mA nõutava pingega.

Soovitused

Parima signaalikvaliteedi saavutamiseks kasutage ilmastikukindlaid F-tüüpi pistikuid ja kvaliteetset koaksiaalkaablit, kontrollige antenni joondust signaalimõõturiga (kui see on saadaval) ja kaitske LNB-d pikaajalise karmi ilma eest. Mitme vastuvõtjaga süsteemidesse integreerimisel kinnitage jaoturite või multiplekslülitite ühilduvust LNB väljundi ning vastuvõtja pinge/polarisatsiooni lülitusega.
