Lindy 150m Cat.6 HDMI 4K60 & Type C HDBaseT EU seinaplaadi KVM pikendaja, saatja

Lindyi Cat.6 HDBaseT HDMI 4K60 ja Type C seinaplaadi saatja pikendab HDMI või USB-C ja USB signaale kuni 150 m kaugusele Cat.6 (või parema) kaabli kaudu, kasutades HDBaseT standardit. Koos ühilduva HDBaseT vastuvõtjaga (näiteks Lindy nr 38389) toetab see usaldusväärset AV- ja andmeedastust paigaldiste jaoks nagu digitaalsed sildid, konverentsiruumid ja loengusaalid.

Eelised

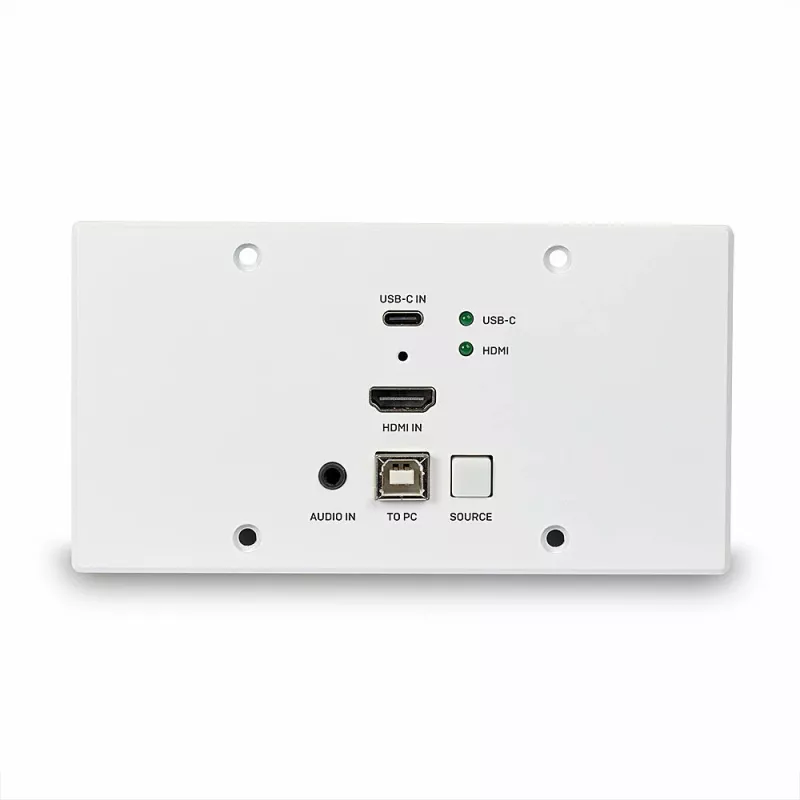

See seinaplaadi saatja toetab eraldusvõimet kuni 4K Ultra HD ja HDR-i, et parandada heledust, kontrasti ja värvivahemikku. See pakub kahte töörežiimi, mis vahetavad eraldusvõime ja kauguse: Standardrežiim kuni 90 m 4K60 juures ja Pika ulatuse režiim kuni 150 m 4K30 juures, kui kasutatakse kvaliteetset Cat.6 või paremat U/UTP või F/UTP kaablit. Seade sisaldab esipaneelil allikanuppu (automaatse lülitusvõimega) Type C ja HDMI sisendite vahel vahetamiseks, PoC (toide üle kaabli) sisse/välja lülitiga, et varustada toidet üle võrgukaabli, kahesuunalised IR-pordid kaugjuhtimiseks mõlemalt poolt ja RS-232 klemmiplokk juhtimise integreerimiseks.

Peamised tehnilised andmed

• Standard: HDBaseT edastus üle Cat.6 või kõrgema
• Maksimaalne kaugus: kuni 150 m (Pika ulatuse režiim) / kuni 90 m (Standardrežiim)
• Toetatud eraldusvõimed: kuni 3840×2160; 60 Hz kuni 4:4:4 8bit (90 m) / 30 Hz 4:4:4 8bit (150 m) langusega 4:2:2 12bit peale
• Sisendid: HDMI (koos USB-ga) ja USB-C
• Juhtnupud: esipaneeli allikanupp automaatse lülitusega; PoC sisse/välja lüliti

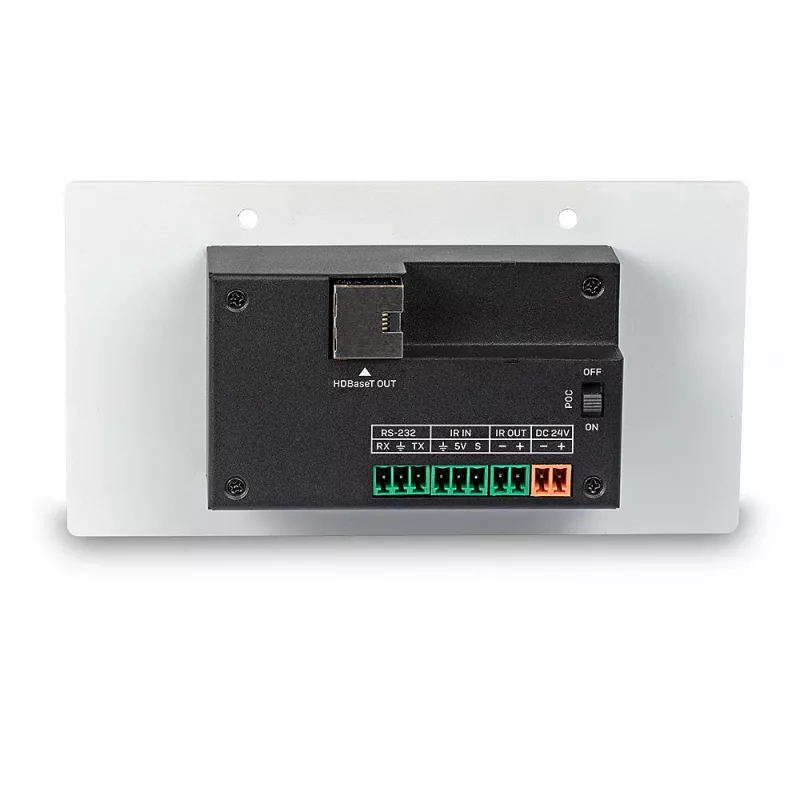

• Juhtpordid: kahesuunaline IR mõlemas otsas; RS-232 tagumise klemmiploki kaudu
• Ühilduvus: vajab ühilduvat HDBaseT vastuvõtjat (nt Lindy nr 38389)

Kasutamine

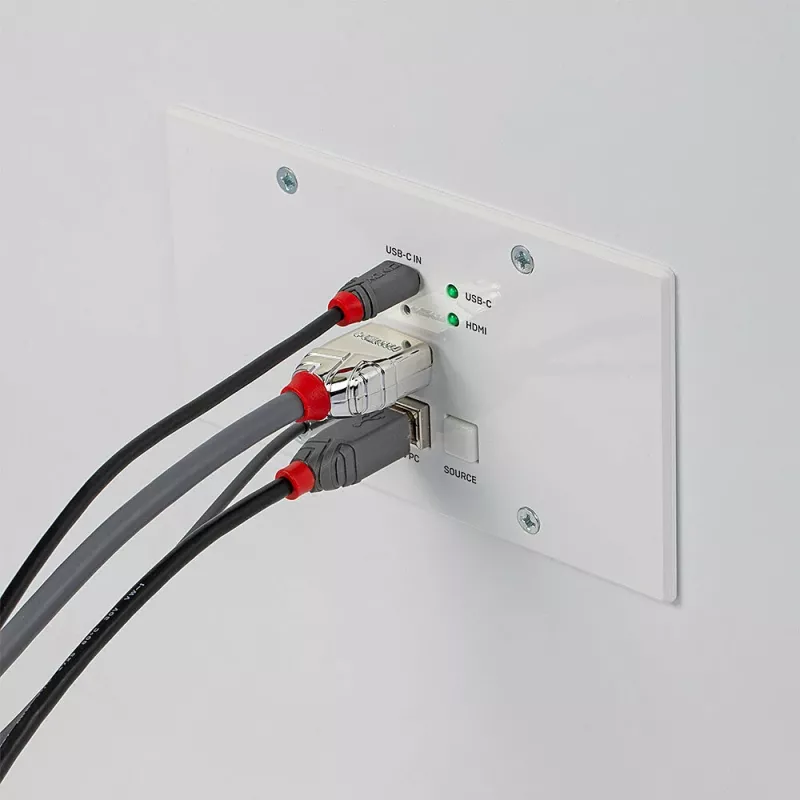

Paigaldage seinaplaadi saatja allika asukohta ja ühendage HDMI (koos USB-ga) või USB-C allikas vastavasse sisendisse. Viige üks Cat.6 (või parem) kaabel saatjast ühilduva HDBaseT vastuvõtjani kuva asukohas. Kasutage esipaneeli allikanuppu Type C ja HDMI sisendite vahel valimiseks või lubage eelistuse korral automaatne lülitus. Kui kasutate PoC-d, lubage PoC lüliti, nii on vaja ainult ühte toiteallikat lingi ühel küljel. Ühendage IR ja RS-232 juhtliinid vastavalt vajadusele kaugjuhtimiseks ja integreerimiseks.

Soovitused

Kasutage kvaliteetset Cat.6 või kõrgemat U/UTP või F/UTP kaablit ja otsest punkt-punkti ühendust saatja ja vastuvõtja vahel. Vältige täiendavaid ühenduspesasid, patch-paneele või halva kvaliteediga kaableid, et säilitada maksimaalne võimalik kaugus ja eraldusvõime.
