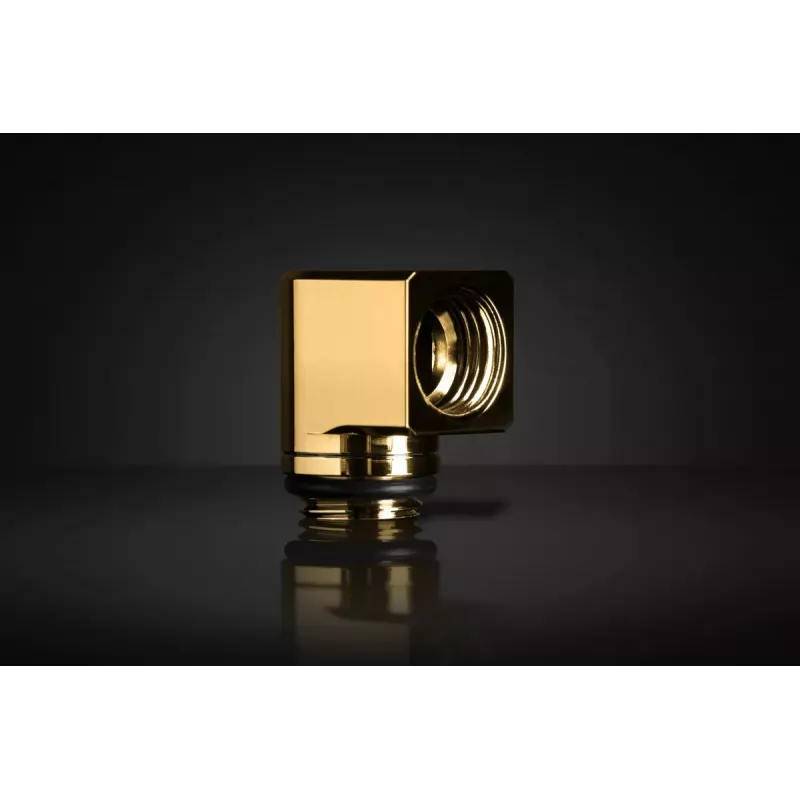

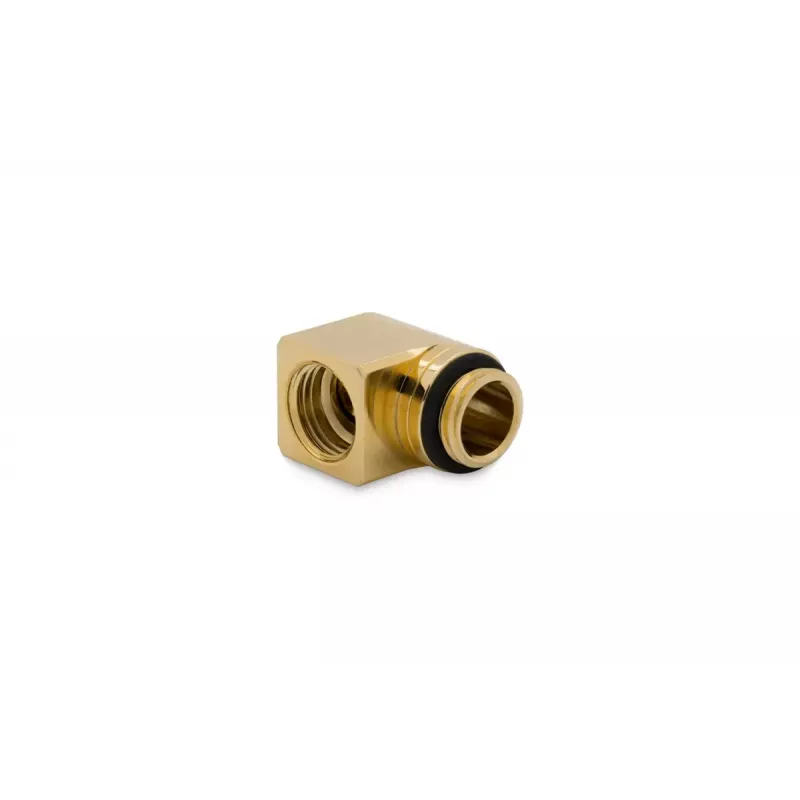

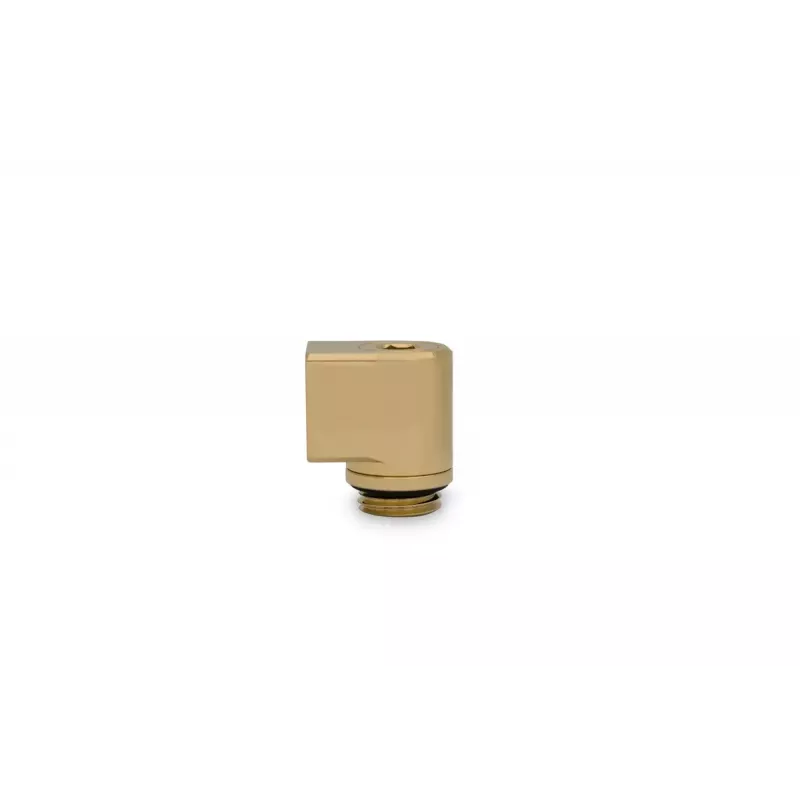

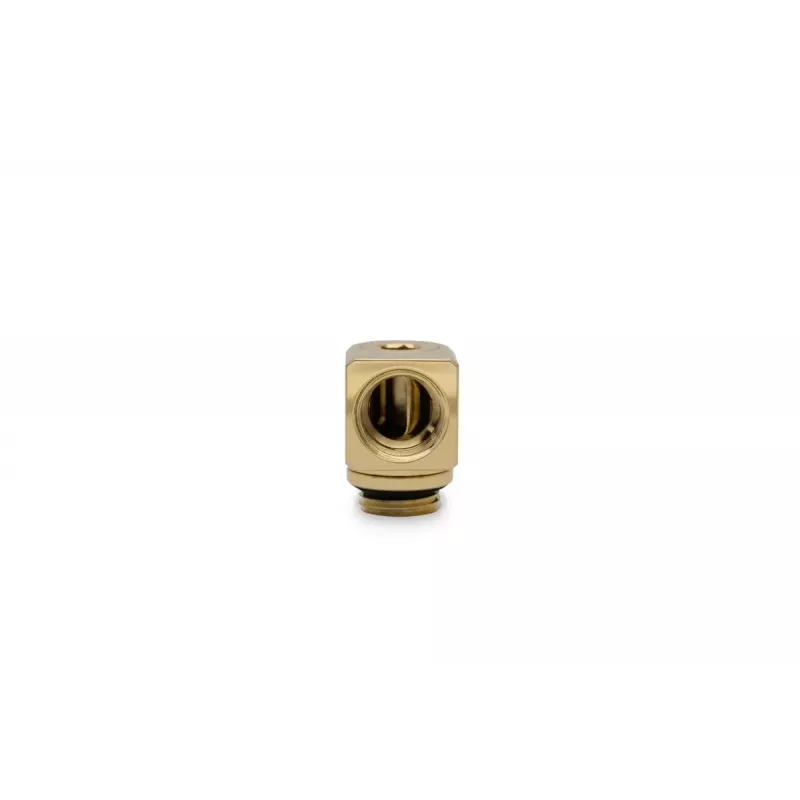

Liitmik EK Water Blocks messing kuld 20.8mm kõrgus 1.65cm läbimõõt

EK-Quantum Torque Micro Rotary 90 on kompaktne täisnurkne adapterliitmik, mis on loodud 90° pöörde tekitamiseks minimaalse paigalduskõrgusega 21 mm. Valmistatud täismessingist, kaetud nikli ja seejärel ehtsa kullaga, on liitmik püsivalt kokku pandud kvaliteetsete kummi O-rõngastega tihendamiseks. Isane G1/4" keere keeratakse soovitud porti, samal ajal kui täielikult pööratav emane G1/4" port saab suunata risti paigalduspinnaga. Emane pordi keskjoon asub 12.5 mm paigalduspinnast kõrgemal ja põhja läbimõõt on 16.5 mm. See madala profiiliga pööratav adapter sobib STC ja HDC EK-Quantum Torque liitmike ning EK-Quantum Torque Micro HDP liitmikega.

Eelised

Messingkonstruktsioon koos nikli- ja kullakattega tagab korrosioonikindluse ja ühtlase viimistluse. Püsivalt kokkupandud disain koos kummi O-rõngastega tagab tihendatud ühenduse ilma täiendavate montaažietappideta. Selle äärmiselt madal paigalduskõrgus ja pööratav liigend võimaldavad torustiku paigutamist kitsastesse kohtadesse, kus tavalised nurkliitmikud ei mahuks. Põhjas on ava 6 mm kuuskantvõtme jaoks, mis võimaldab kindlat kinnitamist, kuigi tavapärane soonimine pole võimalik.

Sobib kasutamiseks

• Kohandatud arvuti vesijahutusringides, mis nõuavad madala profiiliga 90° pöördeid
• Paigaldustes, kus lähedal asuvad komponendid piiravad nurkliitmike vaba ruumi
• Ühendustes EK-Quantum Torque STC, HDC ja Micro HDP liitmikega

Peamised tehnilised andmed

• Materjal: messing, nikkelkattega, kullakattega
• Keere: isane G1/4" (keeratakse porti) koos pööratava emase G1/4" väljundiga
• Paigalduskõrgus: 21 mm
• Emane pordi keskjoone kõrgus: 12.5 mm paigalduspinnast
• Põhja läbimõõt/laius: 16.5 mm

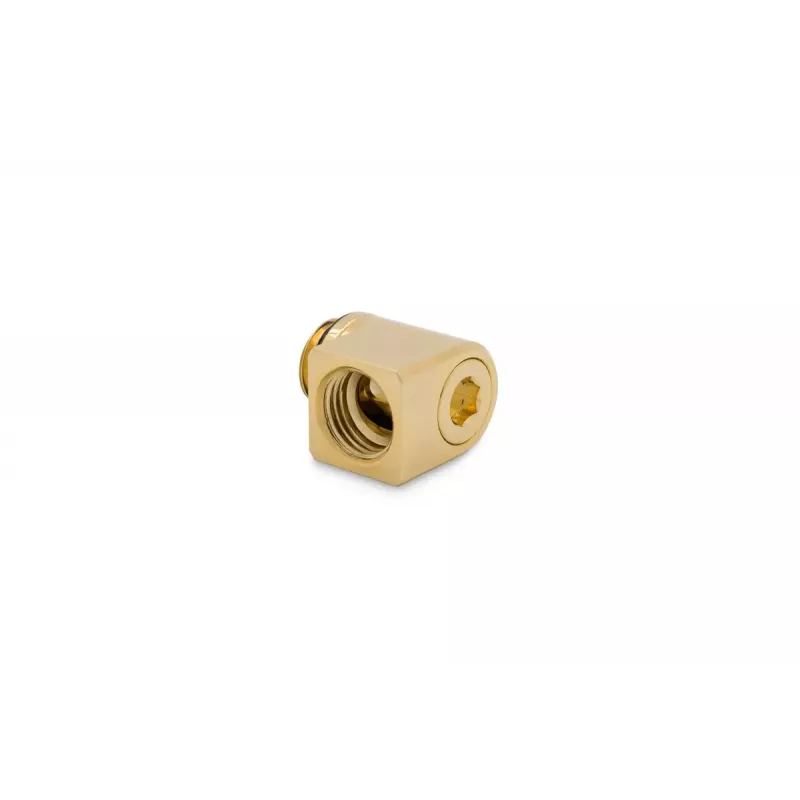

• Kinnitamine: 6 mm kuuskantvõtme haardumine põhjas

Kasutusjuhend

Keerake isane G1/4" keere sihtporti kuni istumiseni. Kasutage 6 mm kuuskantvõtit läbi ülemise pinna ava, et kinnitada põhi paigale; pärast pingutamist jääb liitmiku korpus vabalt pöörlema, et joondada emane G1/4" port vajalikus risti suunas. Enne paigaldamist veenduge, et O-rõngad on terved ja ühendusport on puhas. Pingutage käsitsi koos sobiva tööriista pöördemomendiga – ärge pingutage üle, et vältida keermete või O-rõngaste kahjustamist.

Soovitused

Kasutage EK-Loop Multi Allen Key või sobivat 6 mm kuuskantvõtit turvaliseks paigalduseks. Kontrollige ühilduvust ühendatud EK-Quantum Torque STC, HDC või Micro HDP liitmikega ja kontrollige vaba ruumi enne lõplikku pingutamist, et vältida torustiku või lähedal asuvate komponentide pinget.
