Liidesekaart Silverstone EC04-E sisemine USB 3.2 Gen 1

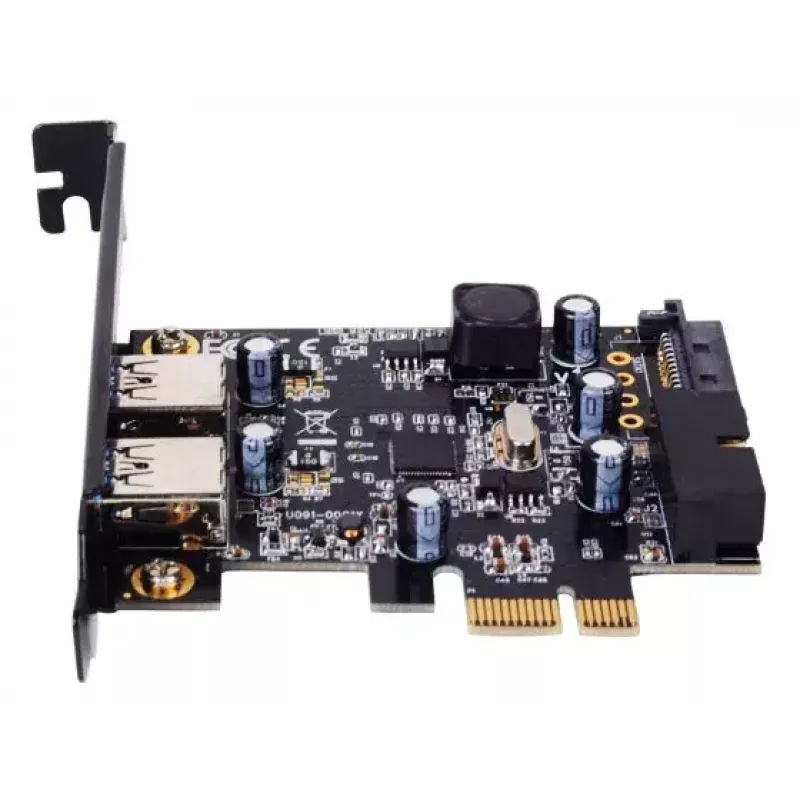

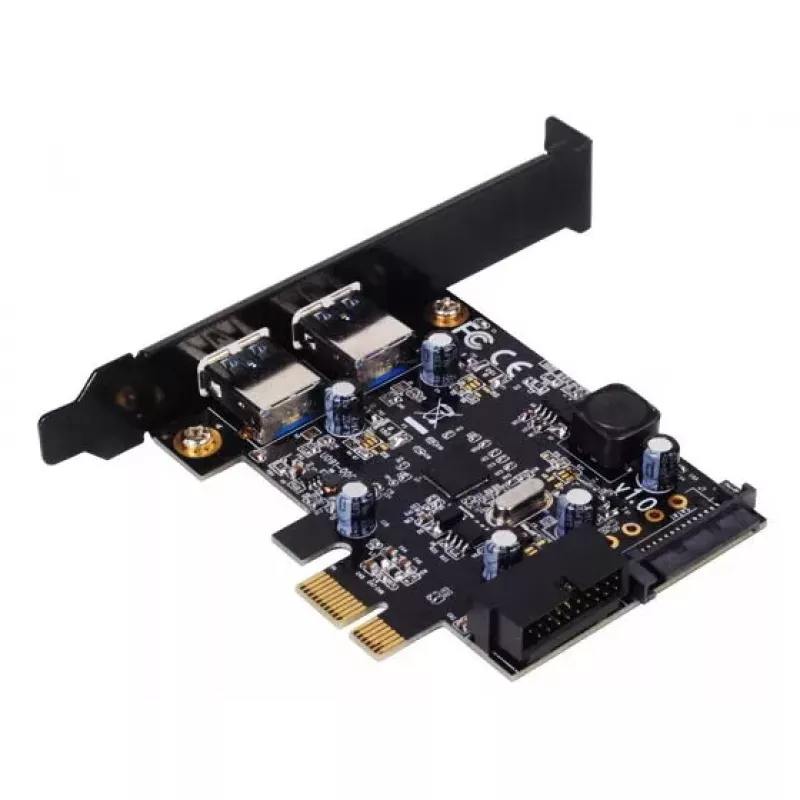

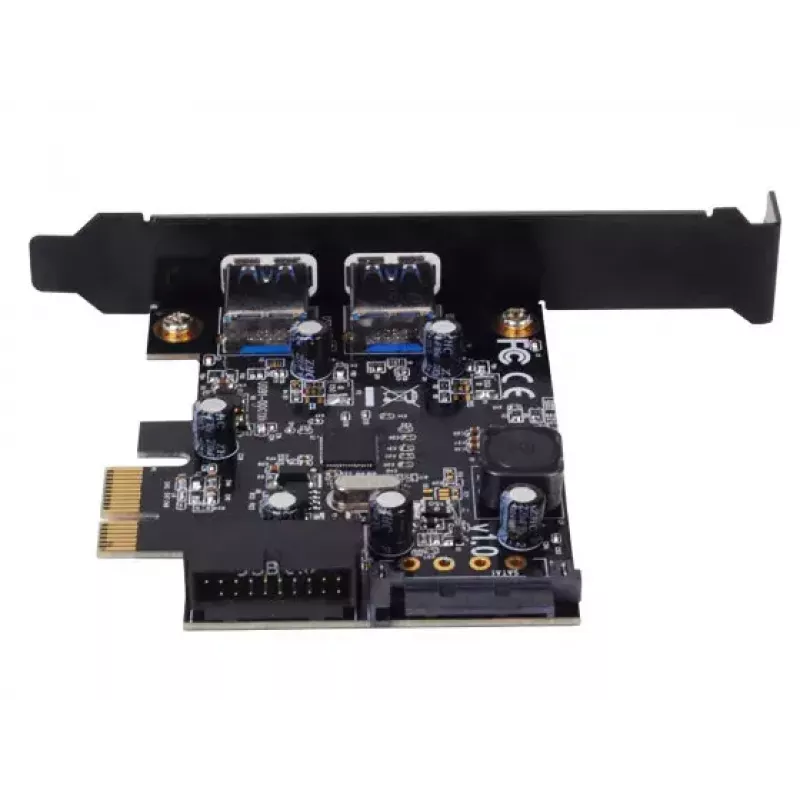

Silverstone EC04-E on sisemine liidesekaart, mis laiendab lauaarvutit USB 3.2 Gen 1 ühenduvusega PCI Express x1 pesa kaudu. Kaart pakub kahte välist A-tüüpi USB 3.0 porti ja ühte kahe pordiga sisemist USB 3.0 pistikut, pakkudes kuni 5 Gbit/s läbilaskevõimet ja ühildumist USB 3.0/2.0/1.1 seadmetega. See on mõeldud kasutamiseks standardsete ATX-süsteemidega ja vajadusel saab lisatoite süsteemi toiteallikast.

Eelised

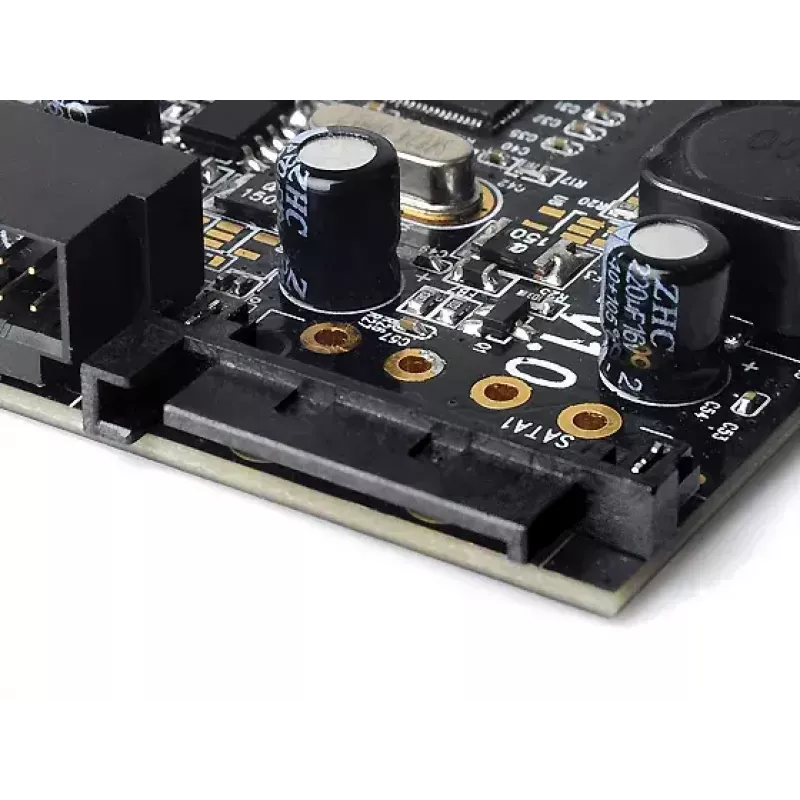

Kaart lisab süsteemi neli USB 3.0 porti — kaks välist ja kaks sisemise kahe pordiga pistiku kaudu — kasutades PCIe 2.0 x1 liidest ribalaiusega kuni 5 Gbit/s. See toetab mitme USB-seadme samaaegset tööd ja sellel on kompaktne must disain, mis sobib enamikule lauaarvuti emaplaatidele. Sisseehitatud toitepistik võimaldab EC04-E-l ammutada lisavoolu toiteallikast usaldusväärseks tööks voolunäljas lisaseadmetega.

Sobib

• Väliste USB 3.0 portide lisamiseks lauaarvutitesse
• Mitme USB 3.0/2.0/1.1 seadme samaaegseks ühendamiseks
• Kasutamiseks väliste USB 3.0 korpuste ja dokkimislahendustega

Peamised spetsifikatsioonid

• Hostiliides: PCIe (PCI Express 2.0, x1)
• Väljundliides: USB 3.2 Gen 1 (USB 3.0), A-tüüpi pordid

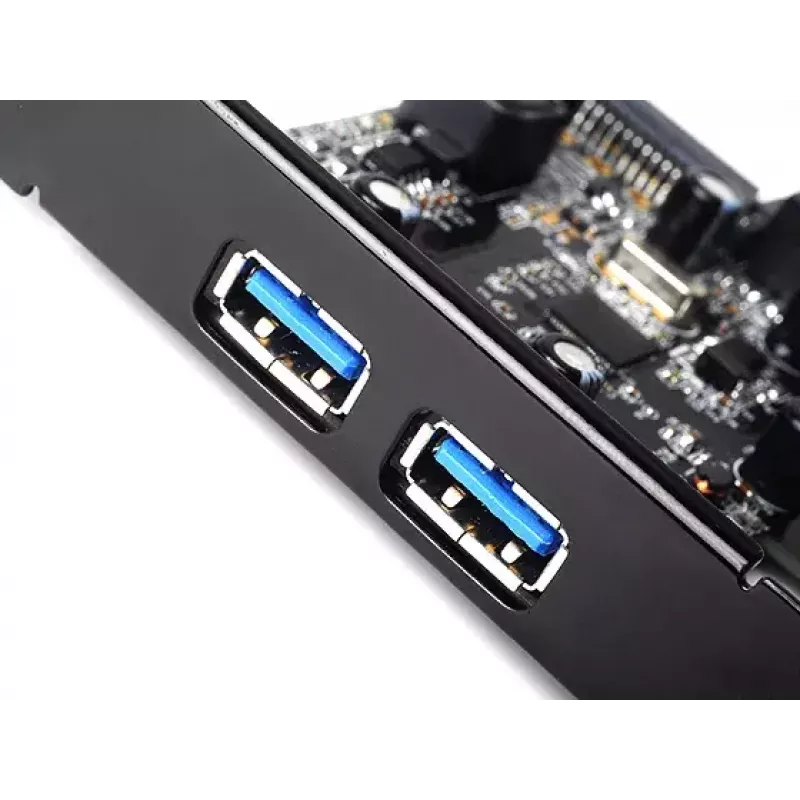

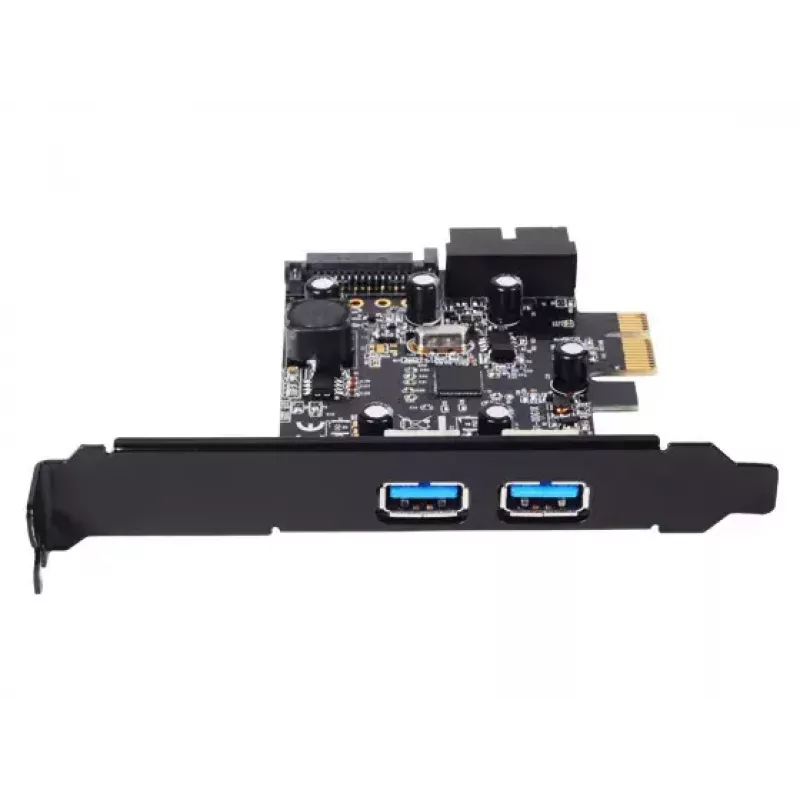

• Välised pordid: 2 × A-tüüpi USB 3.0

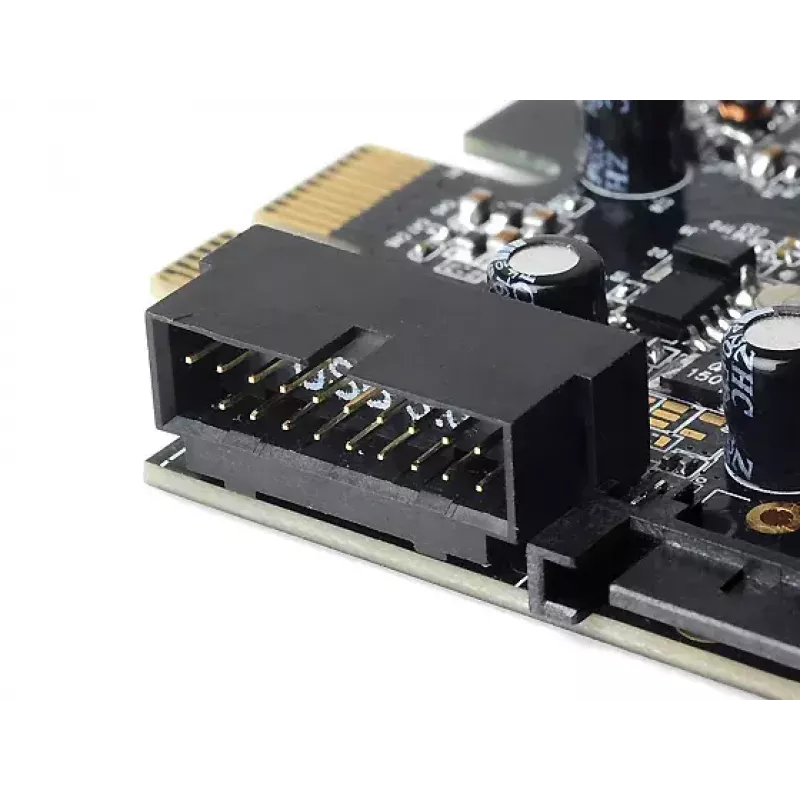

• Sisemine pistik: 1 × kahe pordiga sisemine USB 3.0 päis
• Maksimaalne läbilaskevõime: 5 Gbit/s (PCIe x1 2.0 raja kohta)
• Toote värvus: Must
• Mudel / MPN: SST-EC04-E
• EAN: 4710007220573

Kuidas kasutada

Enne paigaldamist lülitage arvuti välja ja eemaldage toide. Sisestage EC04-E emaplaadil vabasse PCIe x1 pessa ja kinnitage korpuse külge. Kui ühendate sisemisi seadmeid, mis nõuavad esipaneeli või korpuse USB-päiseid, ühendage sisemine kahe pordiga USB 3.0 kaabel vastava päisega toetatud korpustel. Ühendage valikuline toitekaabel süsteemi toiteallikast kaardile, kui on vaja lisavoolu. Pärast süsteemi uuesti kokkupanemist lülitage see sisse ja vajadusel installige oma operatsioonisüsteemi jaoks vajalikud draiverid, kui need ei ole automaatselt saadaval.

Soovitused

Paigaldage kaart PCIe x1 pessa; kui saadaval on ainult pikemad PCIe pesad, on kaart ühilduv, kuid veenduge, et see on korralikult paigas. Kasutage sisseehitatud toitepistikut, kui ühendate mitut suure voolutarbega USB-seadet või 3,5" USB-toitelisi korpuseid, et tagada stabiilne töö.
