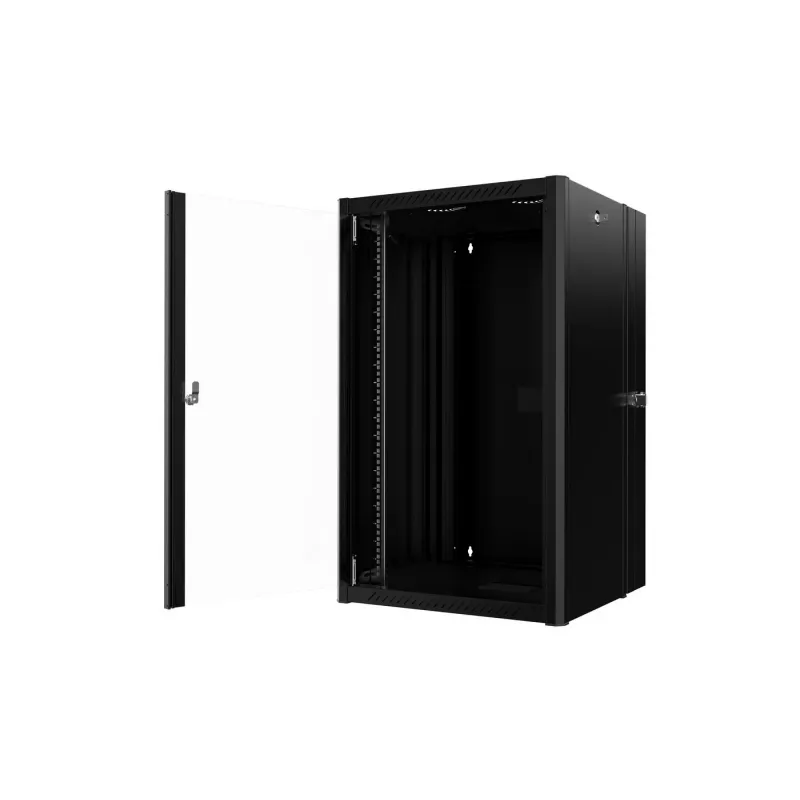

Lanview RWP20U45BL-D raamikapp 20U Seinale paigaldatav raam Must

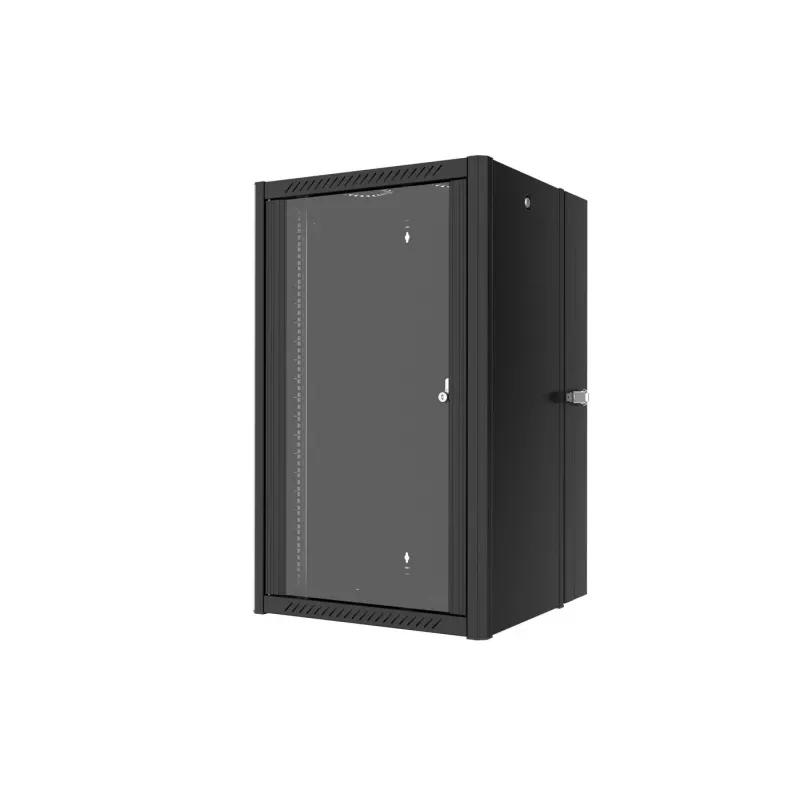

Lanview RWP20U45BL-D on seinale paigaldatav 20U võrguraam IP20 kaitsega, mõõtmetega 600 x 600 x 995 mm ja kaaluga 54 kg. Kapp sisaldab topeltseinakinnitussektsiooni täiendavate 19" ühilduvate seadmete jaoks, karastatud klaasist esiust ekstrudeeritud alumiiniumraamiga ja värviliste külgribadega, eemaldatavaid külgpaneeli lihtsaks juurdepääsuks ning mitut kaabli sisestuspunkti korralikuks kaablihalduseks.

Eelised

See seinale paigaldatav raam pakub kompaktset 20U paigaldust IP20 kaitsega ja karastatud, 4 mm antistaatilise klaasist esiuksega, millel on kõrge purunemiskindlus. Topeltseinakinnitussektsioon toetab kuni 70 mm sügavuste 19" seadmete paigaldamist ja pakub tagumist kaablisisendit rakmete ja jaotuspaneelide puhtaks marsruutimiseks. Eemaldatavad külgpaneelid ja reguleeritavad seadme paigaldussiinid lihtsustavad juurdepääsu ja sügavuse konfigureerimist. Ülemised ventilatsiooniavad võimaldavad paigaldada valikulise 2-ventilaatoriga mooduli aktiivseks jahutuseks või võimaldavad passiivset õhuringlust, kui ventilaatorit pole paigaldatud. Kummiäärega liigutatav kaabli sisestusmoodul (0–50 mm) libiseva kompressiooniga vähendab tolmu sissetungi ja kindlustab sissetulevad kaablid.

Sobib

• Seinale paigaldatavate võrguseadmete paigaldusteks kontorites ja serveriruumides
• Jaotuspaneelide, kaablirakmete ja väikeste kommutaatorite paigutamiseks
• Keskkondadesse, mis nõuavad 19" ühilduvat 20U raami IP20 kaitsega
• Paigaldustele, kus on vaja eestvaadet ja karastatud klaasist ust

Peamised tehnilised andmed

• Mahutavus: 20U
• Kaitseaste: IP20
• Mõõtmed (L x S x K): 600 x 600 x 995 mm

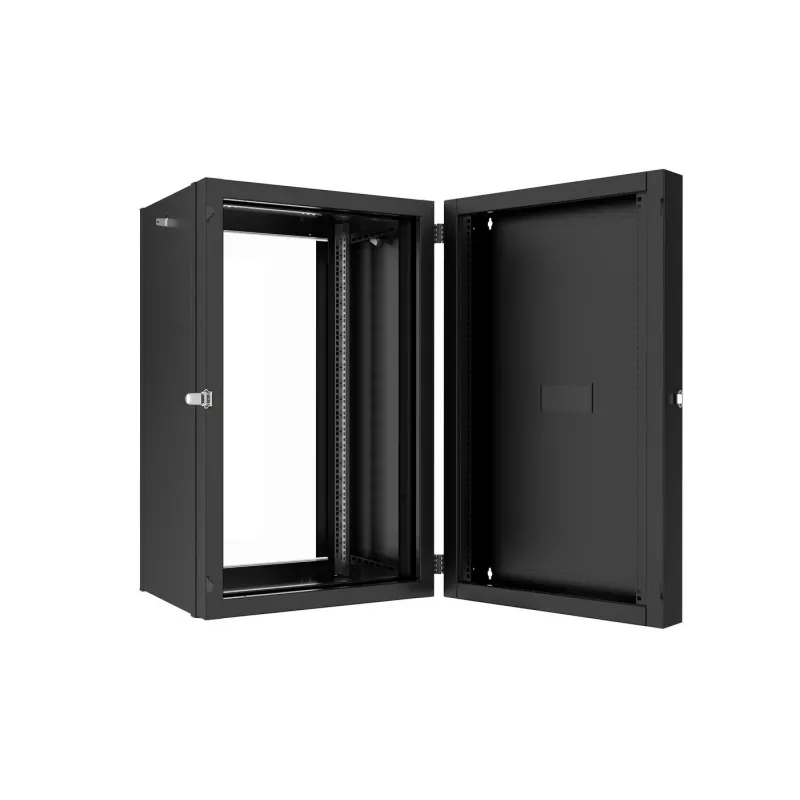

• Topeltseinakinnitussektsiooni mõõtmed: 600 x 150 x 986 mm
• Esiuks: 4 mm antistaatiline karastatud klaas ekstrudeeritud alumiiniumraamiga
• Toetatud seadme sügavus seinakinnitussektsioonis: kuni 70 mm
• Kaablisisend: ülemised, alumised ja tagumised 145 x 70 mm augud; kummiäärega liigutatav moodul 0–50 mm
• Ventilatsioon: ülemised avad valikulise 2-ventilaatoriga mooduli (aktiivne) või passiivse ventilatsiooni jaoks
• Kaal: 54 kg
• Värvus: Must

Kuidas kasutada

Kinnitage kapp kindlalt sobivale seinakonstruktsioonile, järgides kohalikke paigaldusjuhiseid ja koormuspiiranguid. Paigaldage kaasasolevad seadme paigaldussiinid ja reguleerige nende sügavust, et mahutada kuni 70 mm sügavusi 19" seadmeid topeltseinakinnitussektsioonis. Juhtige kaablid läbi ülemiste, alumiste või tagumiste 145 x 70 mm sisestusaukude ja kasutage kummiäärega liigutatavat kaabli sisestusmoodulit sissetulevate kaablite kokkusurumiseks ja kaitsmiseks, minimeerides samal ajal tolmu sissetungi. Kui on vaja aktiivset jahutust, kinnitage valikuline 2-ventilaatoriga ventilatsioonimoodul ülemise ventilatsiooniava külge; vastasel juhul tagage piisav passiivne õhuvool läbi ülemiste ventilatsiooniavade.

Soovitused

Ohutuks ja usaldusväärseks tööks kasutage raami selle 20U mahutavuse ja IP20 kaitseastme piires, paigaldage kandvale seinale, kinnitage rasked seadmed kapi keskosa lähedale, säilitage ventilatsiooniks vaba ruumi ning paigaldage kaablihaldus ja maandus vastavalt kehtivatele standarditele. Kasutage ainult ühilduvaid 19" seadmeid ja kaasasolevaid siine korralikuks toestamiseks.
