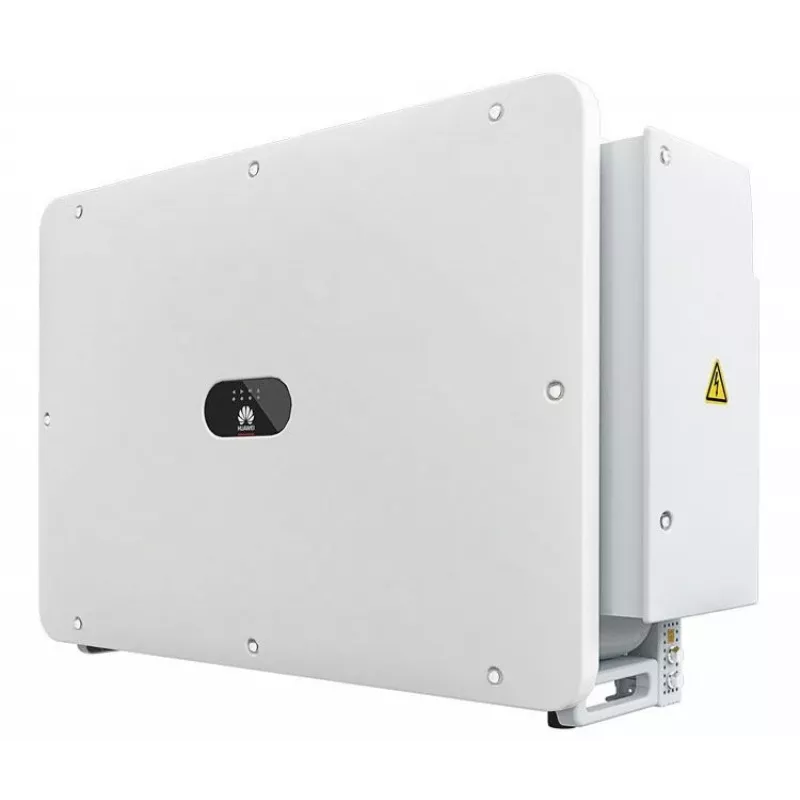

Kolmefaasiline inverter HUAWEI SUN2000-100KTL-M2 100 kW, 10 MPPT sisendit

HUAWEI SUN2000-100KTL-M2 on kolmefaasiline võrku ühendatud inverter nimiväljundvõimsusega 100 kW ja kümne sõltumatu MPPT sisendiga. See on loodud kaubanduslike ja tööstuslike fotogalvaaniliste süsteemide jaoks, koondades võimsuse muundamise suurte katuse- ja maapealsete paneeliväljade jaoks, võimaldab hallata mitut PV stringide rühma ja tagab ühilduvuse süsteemi seirelahendustega. Inverter toetab tasakaalustatud kolmefaasilist väljundit ja on mõeldud paigaldamiseks sinna, kus on vaja tsentraliseeritud suure võimsusega alalisvoolu vahelduvvooluks muundamist.

Eelised

Inverter ühendab suure nimivõimsuse mitme MPPT sisendiga, et maksimeerida energiatootlust paigaldistes, kus on erinevad stringide suunad, varjutustingimused või moodulite tüübid. Selle kolmefaasiline disain tagab ühtlase võimsuse jaotuse võrku ja vähendab ebaühtlust. Sisseehitatud seire- ja sidevõimalused võimaldavad integreerimist jaama järelevalvetööriistadega reaalajas tulemuste jälgimiseks ja veadiagnostikaks. Seadme tööstusklassi konstruktsioon ja soojusjuhtimine toetavad pidevat tööd kaubandus- ja kergtööstuskeskkonnas.

Sobib

• Suurte kaubanduslike katuse päikesesüsteemide jaoks
• Maapealsete kommunaalvõimsusega PV paneelide jaoks
• Tööstusettevõtetele, mis vajavad tsentraliseeritud inverteri võimsust
• Rakendustele, kus on mitu stringisuunda või osaline varjutus

Peamised tehnilised andmed

• Nominaalne vahelduvvoolu väljundvõimsus: 100 kW
• Topoloogia: kolmefaasiline võrku ühendatud inverter
• MPPT sisendite arv: 10 sõltumatut MPPT kanalit
• Sobib mitmele PV stringide rühmale ja segasuunalisusele
• Integreeritud sideliidesed seireks ja SCADA integratsiooniks
• Mõeldud kaubanduslike ja tööstuslike fotogalvaaniliste paigaldiste jaoks

Kuidas kasutada

Paigaldage inverter vastavalt kohalikele elektriehituseeskirjadele ja tootja paigaldusjuhendile, tagades korraliku kinnituse, ventilatsiooni ja vabade kujude olemasolu. Ühendage PV stringide sisendid määratud MPPT kanalitesse, sobitades stringide pinged ja eeldatavad töövahemikud inverteri alalisvoolu sisendi tehniliste andmetega. Ühendage vahelduvvoolu väljund kohapealse kolmefaasilise jaotus- või võrguühendusega sobiva nimiväärtusega kaitselüliti ja kaitseseadmete kaudu. Konfigureerige sideseaded ja seire parameetrid pärast seadme pingestamist, et võimaldada kaugjälgimist ja andmete logimist.

Soovitused

Optimaalse jõudluse tagamiseks kujundage PV paneelide paigutus nii, et kasutada ära kümmet MPPT sisendit, rühmitades samasse MPPT-sse sarnase suuna ja kaldega stringid. Tagage ventilatsiooniteede ja ühenduste korrapärane kontroll ning kasutage toetatud seiretööriistu energiatoodangu jälgimiseks ja kõrvalekallete kiireks tuvastamiseks.
